华硕GTX970Strix显卡金属防护背板结构

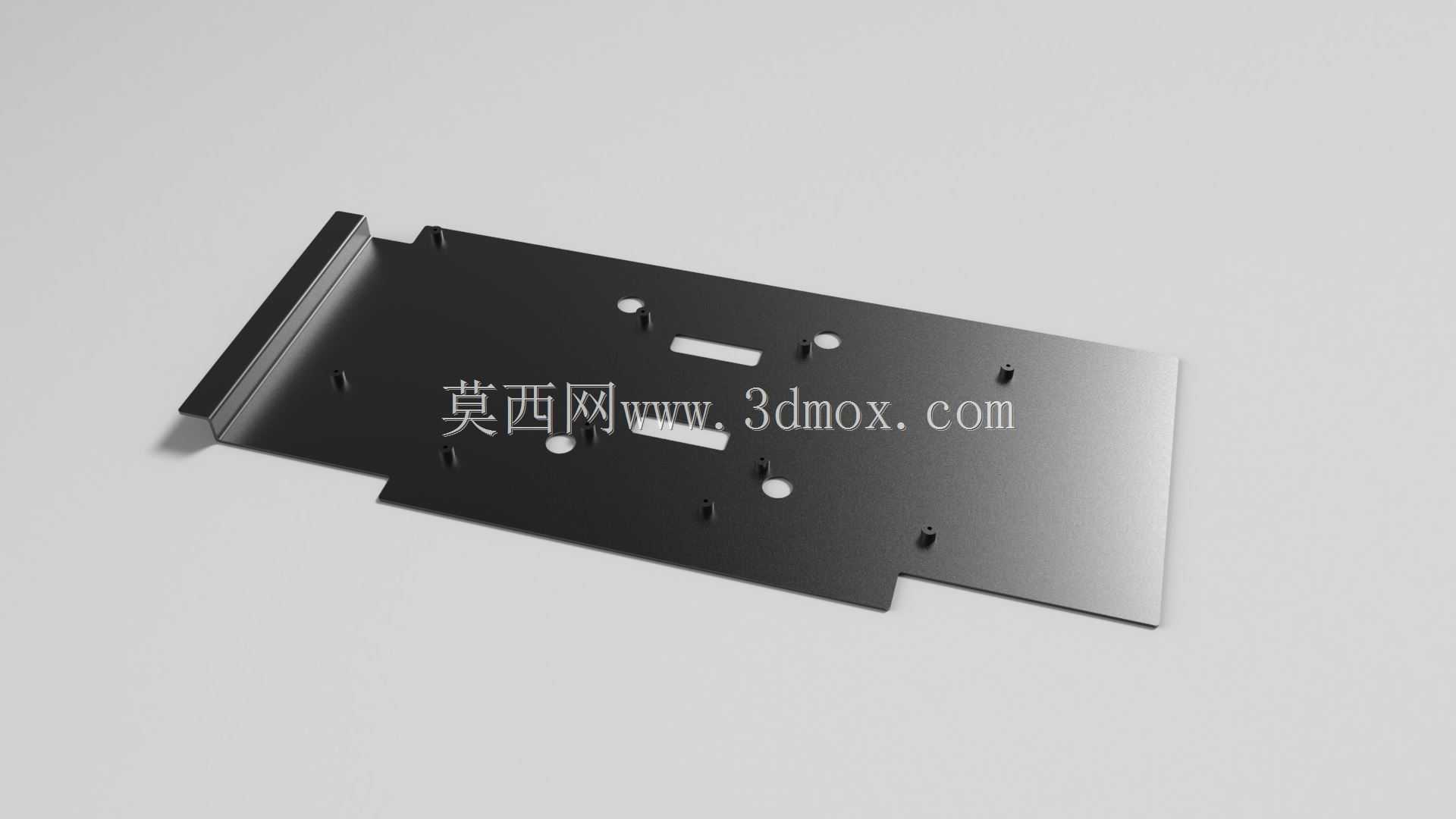

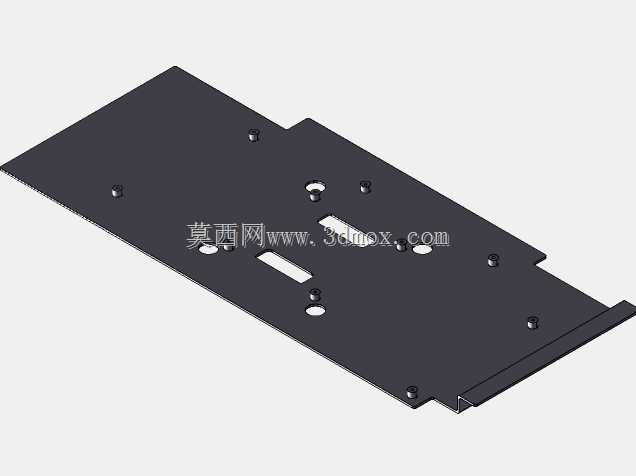

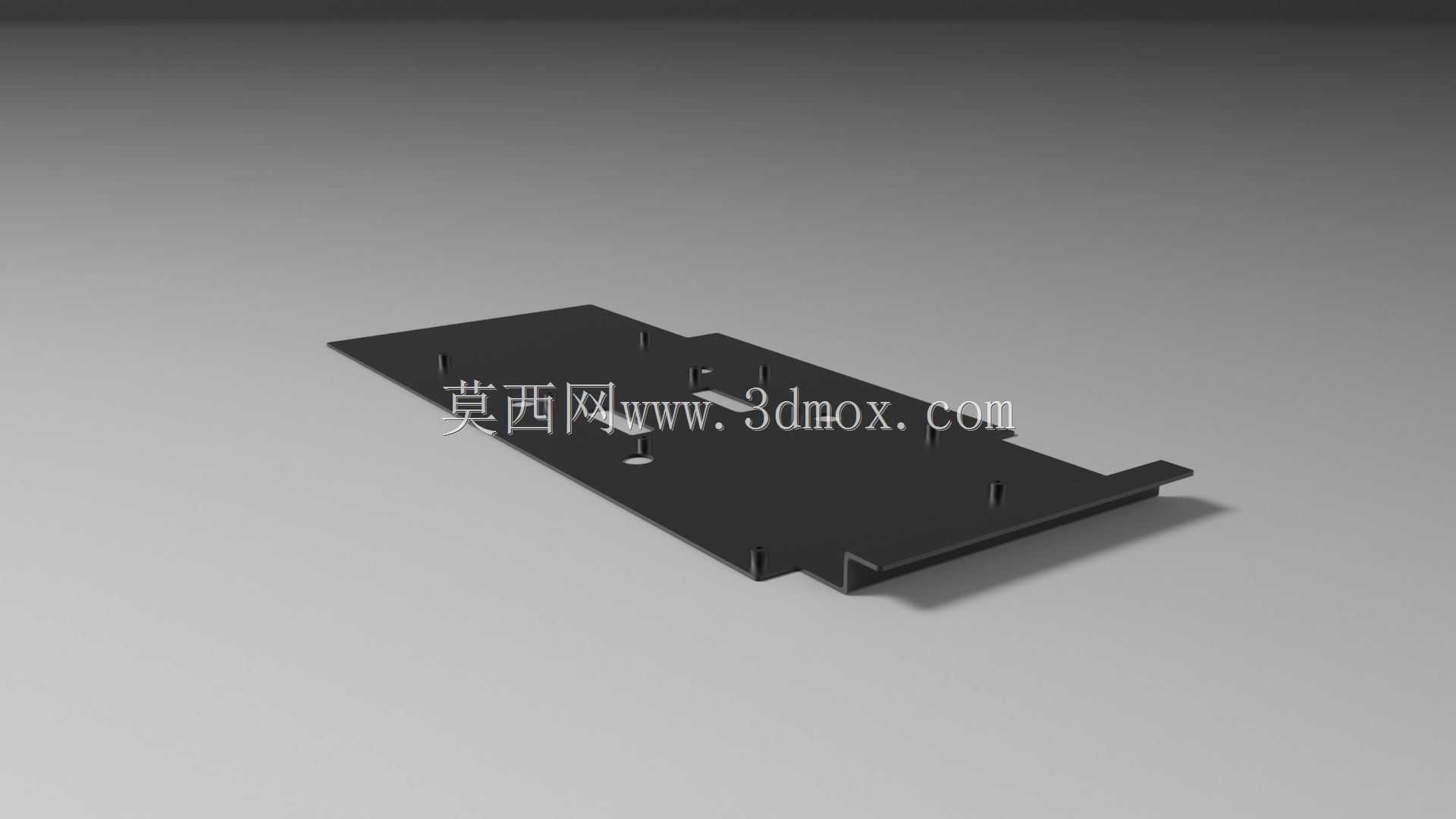

这款显卡背板主要应用于台式机独立显卡的硬件改装与原厂配套场景，是安装在显卡PCB背面的金属结构件，核心作用是分散显卡核心、显存元件工作时产生的局部应力，避免长尺寸PCB在多次拆装、运输震动过程中出现弯折变形，同时辅助带走PCB背面供电元件、显存颗粒散发的热量，还能遮挡背面杂乱的焊点与走线，提升硬件整体的视觉整洁度。从结构设计来看，这款背板采用平板折弯成型工艺，主体为薄金属板材，边缘做了折边处理，既提升了板材自身的结构刚性，避免薄金属板受力出现翘曲，也能消除板材裁切后的锐边，防止安装过程中划伤手部或者刮损PCB上的贴片元件。背板上的开孔完全对应显卡背面的元件布局，长条形开槽对应显存颗粒的位置，避免背板直接贴附在显存颗粒表面造成挤压，同时预留出空气流通的间隙辅助散热；圆形小孔对应PCB上的固定螺柱位置，安装时可以通过螺丝将背板与PCB牢牢锁紧，保证两者的相对位置不会出现偏移；几处小型的定位凸点对应PCB上的定位孔，安装时可以先通过凸点完成预定位，再拧入固定螺丝，降低安装对位的难度。在安装边界上，这款背板的外轮廓完全匹配对应型号显卡的PCB尺寸，侧边折边的高度严格控制，不会超出显卡本身的厚度范围，安装后不会与机箱的显卡安装位、PCIe挡片产生干涉，也不会影响显卡原有散热风扇的风道走向，所有固定孔的位置公差控制在较小范围内，保证安装后螺丝可以顺利穿入，不会出现孔位错位需要强行扩孔的情况。背板表面做了哑光黑色处理，既可以提升金属表面的抗氧化能力，避免长期使用出现锈蚀掉漆的问题，也能减少光线反射，和黑色PCB的显卡风格保持统一。在实际硬件装机场景中，这类金属背板除了原厂配套使用外，也常被硬件改装爱好者用于老旧显卡的防护升级，尤其是大尺寸的高端显卡，长期竖装或者频繁拆装搬运时，PCB弯折的风险更高，加装匹配的金属背板可以有效提升显卡的结构强度，延长硬件的使用寿命，同时背面的金属平面也可以作为散热面，辅助降低PCB背面的工作温度，提升高负载运行时的硬件稳定性。设计这类背板时，需要先精准测绘对应显卡PCB的背面轮廓、元件高度、固定孔位坐标，所有开孔都要避开背面的电容、电阻等贴片元件，预留足够的安全间隙，折边的弧度也要经过反复验证，避免折边位置挤压到PCB边缘的走线或者元件，同时还要控制背板的整体重量，避免过重的背板给PCIe插槽带来额外的负重，导致插槽变形或者接触不良。
