1U标准机柜通风散热面板结构设计

　　在标准19英寸机架式设备的装机部署场景中，通风面板是保障机柜内部气流组织合理、避免设备局部热堆积的核心配套结构件，这类1U规格的通风面板，主要适配标准机柜1U高度的空置槽位安装，替代传统的盲板封堵槽位，同时兼顾槽位封闭与通风散热的双重需求。从实际工程应用来看，机房内上架的交换机、服务器、工控设备等机架式产品，往往不会一次性占满机柜全部U位，空置槽位如果不做封堵，会导致机柜内部冷热风道短路，制冷气流从空置槽位直接旁通，无法有效穿过设备内部带走热量，而如果采用全封闭盲板封堵，又会在部分局部高密度装机区域造成风阻过大、通风量不足的问题，带均匀通风栅格的1U面板恰好能平衡这两个矛盾点。

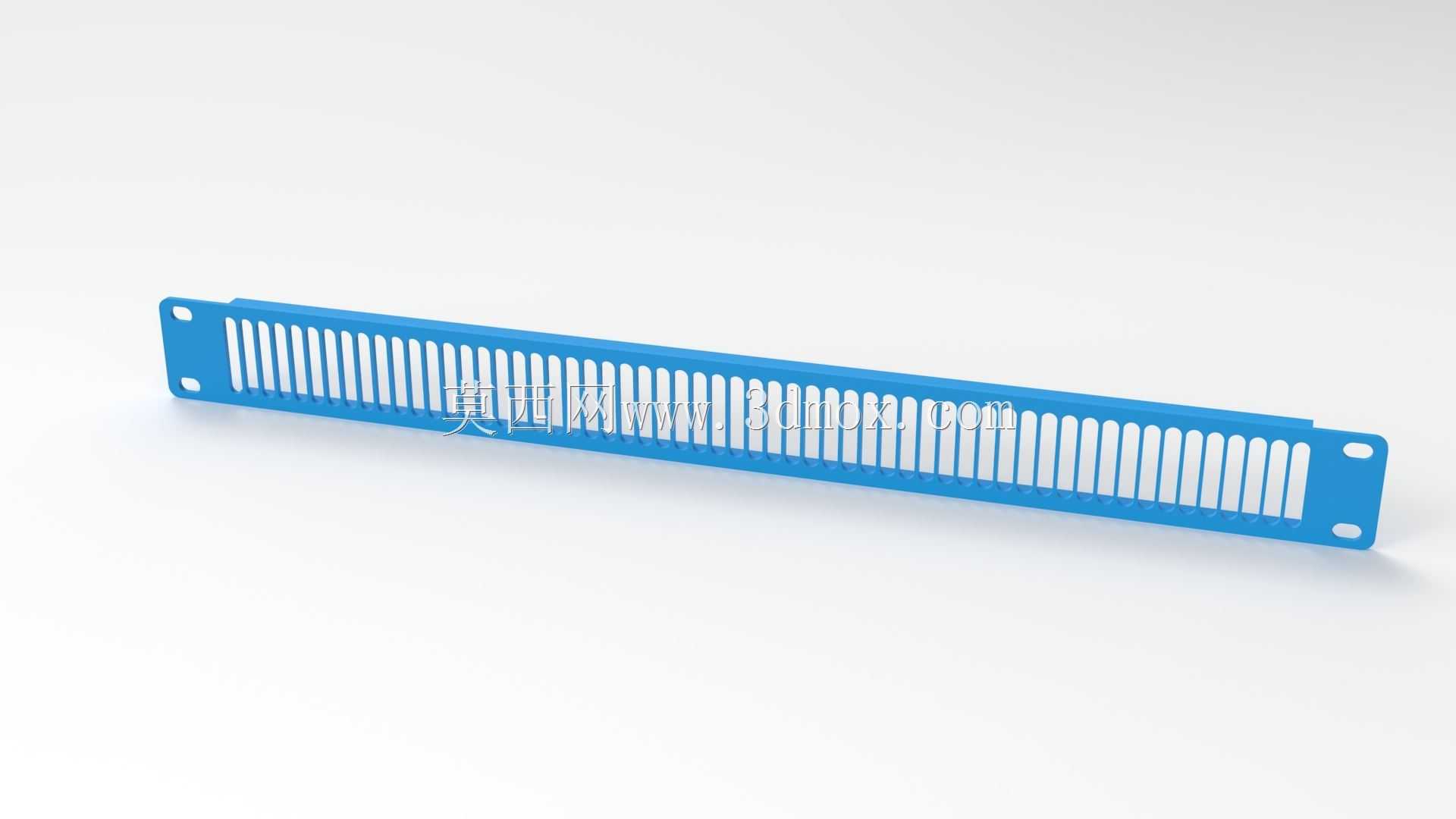

　　这款通风面板的整体外形严格遵循1U机架式配件的安装边界，整体高度匹配标准1U的44.45mm尺寸，长度适配19英寸标准机柜的立柱安装孔距，两端预留的带安装孔固定折边，完全匹配机柜立柱的方孔安装位，安装时无需额外改造配件，直接通过机柜标配的卡扣螺丝即可快速固定，拆装效率高，适配绝大多数主流品牌的标准服务器机柜、网络机柜。面板主体采用薄钣金一体折弯成型，整体结构强度足够，安装后不会出现中部塌陷、变形的问题，表面做蓝色喷塑处理，既提升了钣金件的防锈耐腐蚀能力，也能和机房内常见的蓝色机柜配件风格统一，保持机柜整体外观的整洁一致性。

　　从结构设计思路来看，面板主体的通风区域采用等间距排布的长条形栅格开孔，栅格的宽度、间距经过气流模拟优化，在保证足够通风开孔率的前提下，尽可能保留面板的整体结构刚度，不会因为开孔过多导致面板受外力容易弯折。栅格的开孔方向沿面板长度方向均匀排布，气流穿过时的风阻更低，能够让机柜前部的冷量平稳通过空置槽位补充到机柜后部热通道，同时栅格的缝隙尺寸控制合理，能够阻挡机房内较大的灰尘颗粒、杂物直接通过槽位进入机柜内部，也能避免运维过程中细小的工具、螺丝不慎从空置槽位掉落进机柜下部设备引发故障。两端的固定折边做了圆角处理，没有尖锐的钣金毛边，运维人员安装拆卸时不会划伤手部，每个固定折边上预留两个安装孔，分别对应机柜立柱上的上下两个安装位，固定后面板的贴合度好，不会出现松动、晃动的情况，和相邻的设备面板、盲板之间缝隙均匀，不会出现错位、突出的问题，保障机柜正面的整体平整度。

　　在实际选型使用过程中，这类通风面板通常会根据机柜内的设备装机密度灵活搭配使用，在设备发热量大、需要更大通风量的槽位区域替换全封闭盲板，在需要严格冷热通道隔离的区域搭配盲板使用，能够灵活调整机柜整体的通风配比，不需要对机柜结构做任何改造，成本低、适配性强，是机房装机、机柜布线运维过程中常用的基础配套配件。其结构设计充分考虑了机架安装的通用性，没有特殊的定制化结构，所有安装尺寸都遵循通用机架配件的标准规范，能够直接替换不同厂家生产的同规格1U通风面板，互换性强，不需要针对特定机柜做单独的尺寸调整。面板的钣金厚度选择也兼顾了成本与结构强度，不会因为过薄导致安装后变形，也不会因为过厚造成材料浪费、安装时占用过多槽位空间，安装后和相邻设备之间不会出现空间干涉，能够和标准上架设备完美兼容。
