英特尔CPU冷却器安装定位校验模板

　　在桌面级PC硬件组装、工业嵌入式计算单元散热适配的实际作业场景中，CPU冷却器的安装匹配度直接决定了处理器长期运行的热稳定性，一旦安装孔位偏差、接触平面平行度不足，轻则出现散热效率折损、处理器满载降频，重则导致核心长期过热引发硬件不可逆损坏。这套定位校验模板的核心用途，就是在冷却器正式压装到处理器表面之前，完成所有安装边界尺寸的前置核验，避免反复拆装带来的硅脂污染、针脚损伤、PCB形变等常见工程问题。

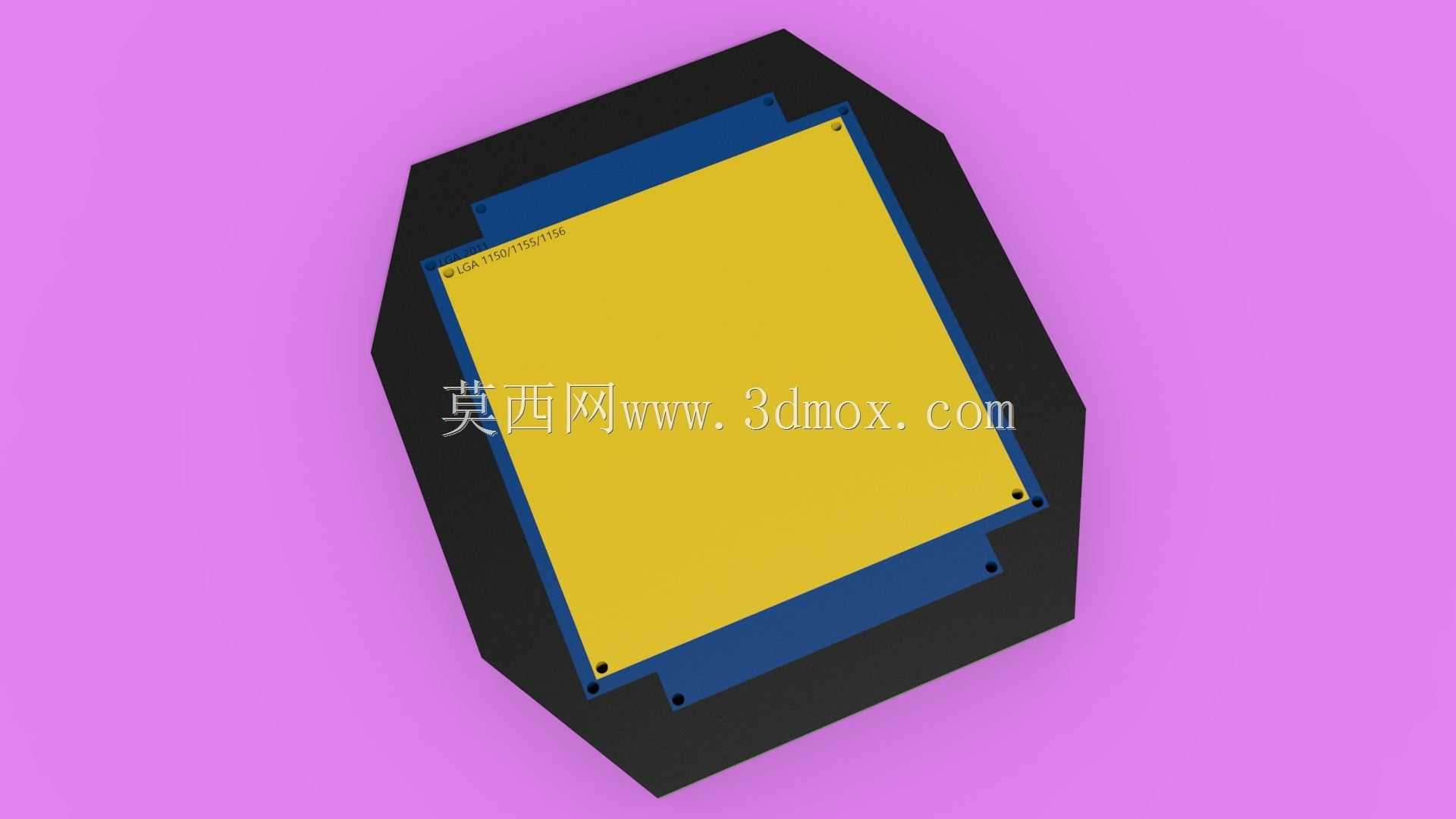

　　从实际功能特性来看，该模板完全参照英特尔官方公开的处理器封装尺寸、冷却器安装孔位坐标、核心接触区范围做1:1复刻，主体采用八边形外轮廓设计，刚好匹配LGA系列插槽周边的主板元件避让边界，模板上的黄色核心模拟区严格对应处理器Die的实际覆盖范围，蓝色层结构对应冷却器底座的密封胶圈与接触压合区域，黑色外圈则对应冷却器固定卡扣的安装限位边。作业时只需将模板平放在主板CPU插槽位置，就能快速核对冷却器的四个固定脚是否与主板预装孔位完全对正，底座接触平面是否能完整覆盖核心区域，同时还能检查冷却器边缘是否会与周边的内存插槽、供电散热片、M.2硬盘装甲产生结构干涉，提前规避安装后出现的部件冲突问题。

　　设计思路上完全摒弃了冗余结构，所有尺寸基准都取自官方公开的机械规范，没有做任何主观的尺寸调整，核心区的平面度公差控制在0.02mm以内，和处理器顶盖的平面度要求保持一致，能够准确模拟冷却器压合后的实际接触状态。模板上预留的四个小孔完全对应冷却器的固定螺丝点位，校验时可以直接穿入定位销，模拟螺丝锁紧后的受力分布，检查冷却器底座是否会出现偏斜、压合压力不均的问题。考虑到实际作业中不同批次主板的元件高度存在细微公差，模板的边缘做了0.5mm的倒角处理，不会在对位过程中刮伤主板表面的阻焊层与贴片元件。

　　安装边界层面，模板的外轮廓尺寸严格控制在冷却器允许的最大安装投影范围内，横向与纵向的边界都避开了主板上第一根内存插槽的安装空间，同时也预留了CPU供电线的走线避让位，校验过程中可以同步确认供电线路的走线路径是否会被冷却器壳体挤压。核心模拟区的厚度与处理器顶盖加标准硅脂层的总厚度保持一致，能够准确反映冷却器安装后的实际高度，方便提前核对机箱侧盖的闭合间隙，避免出现侧盖无法安装、冷却器与冷排支架冲突的问题。对于批量组装PC设备的生产线作业来说，使用这套模板可以把单台设备的冷却器安装校验时间压缩到10秒以内，大幅降低因安装对位偏差导致的售后返修率，也能避免新手装机时反复调整冷却器位置带来的硅脂涂抹不均问题。在嵌入式工业控制计算机的散热适配场景中，这套模板还可以用来定制非标准冷却器的安装支架，通过模板快速定位安装孔位的坐标，减少定制支架的打样迭代次数，提升散热适配的开发效率。
