弯臂式带座圆柱安装支撑构件

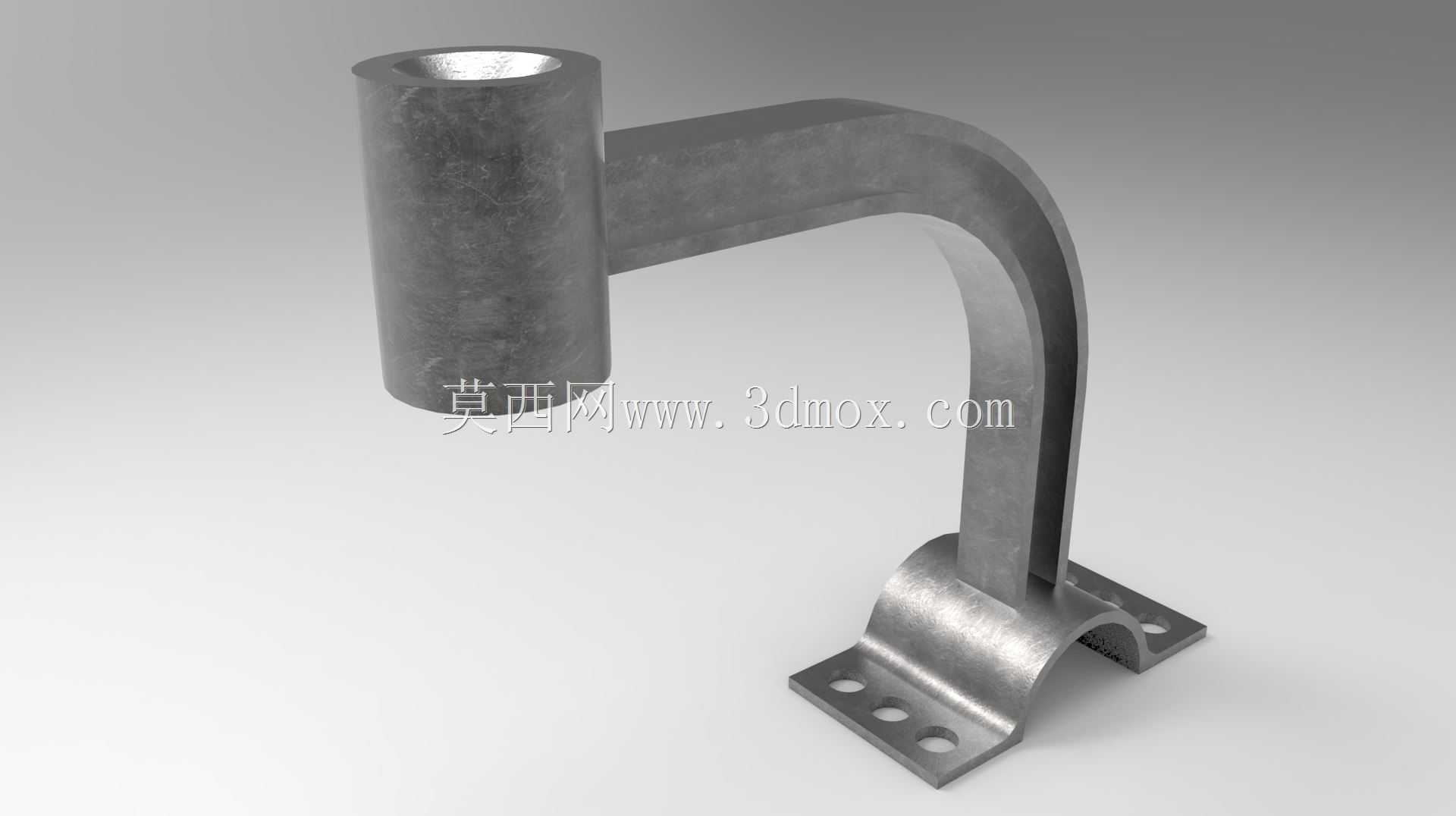

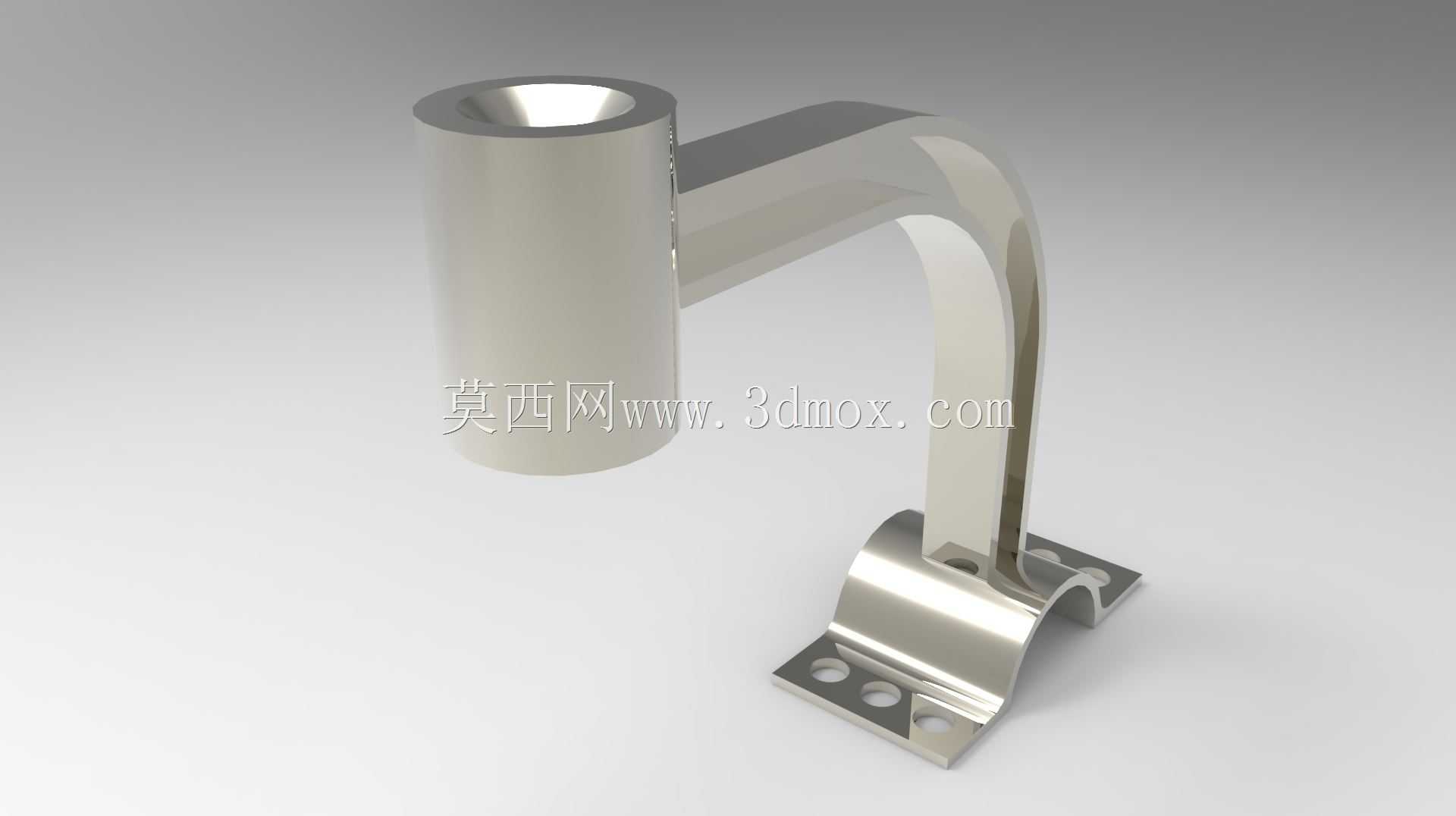

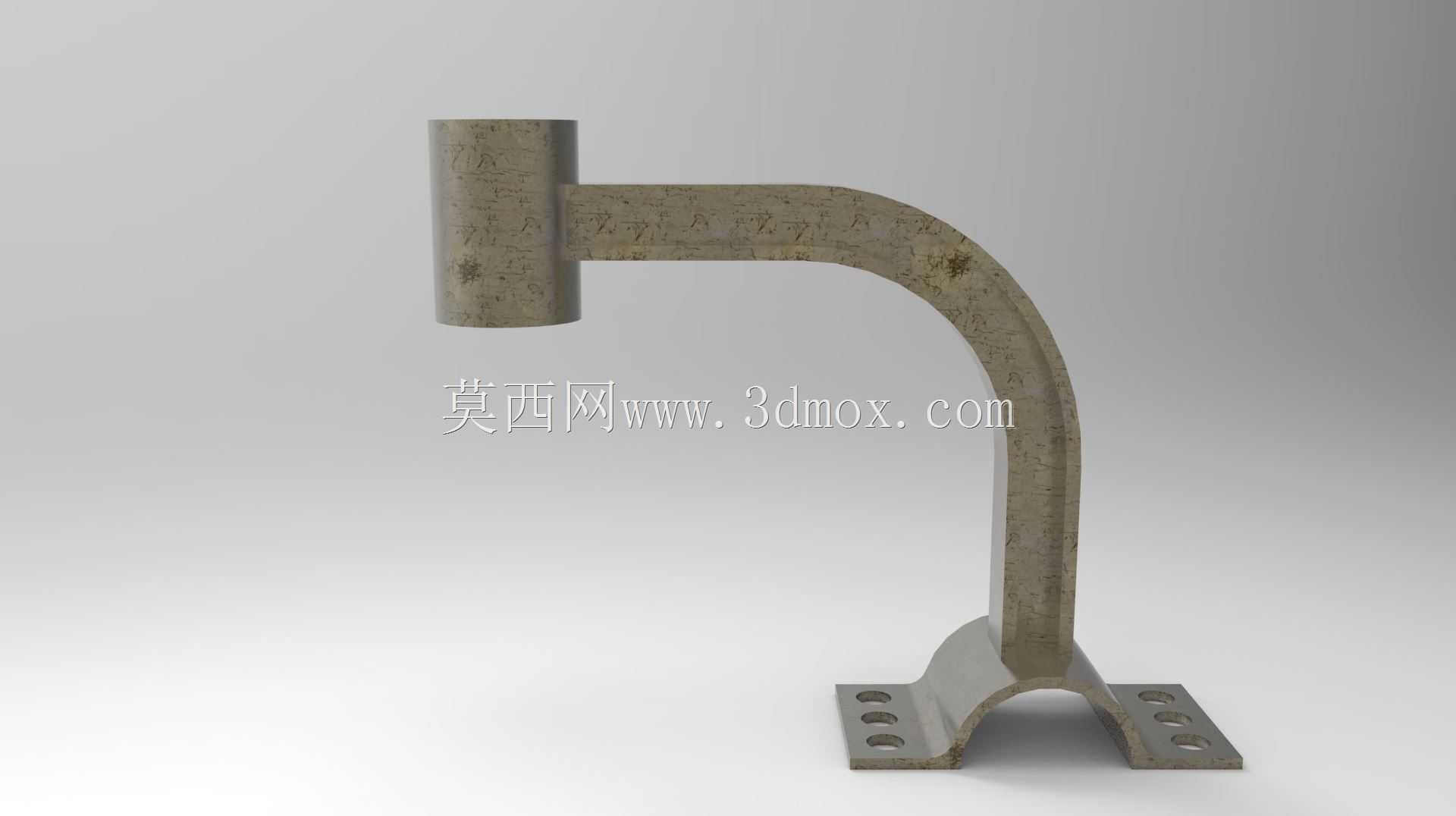

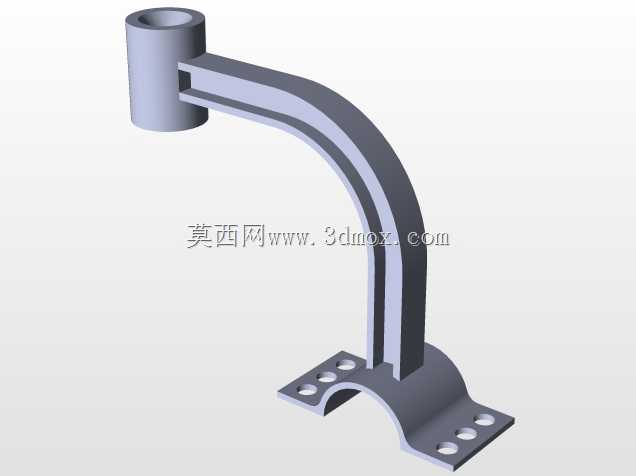

该支撑构件多用于工业设备中需要侧向偏移安装的轴类、杆类部件定位场景，常见于自动化生产线的导向杆固定、检测设备的传感器安装支架、小型动力头的支撑基座等位置，可在紧凑安装空间内实现支撑点位与安装基面的错位布置，避免安装面与其他运动部件产生干涉。构件整体分为上部圆柱套筒、中部弯臂连接段、下部安装底板三个功能区域，上部套筒为通孔结构，内壁预留均匀加工余量，可根据实际穿装的杆件直径做二次精镗加工，套筒外侧壁做了加厚处理，可承受径向载荷带来的局部应力，避免长期受载出现套筒开裂变形。中部弯臂采用圆弧过渡的变截面设计，从套筒连接处到底板方向逐步增加截面厚度，既可以抵消弯臂受力时的应力集中问题，又能在保证结构强度的前提下减少不必要的材料冗余，弯臂的内侧圆弧与外侧圆弧做了等曲率差设计，加工时可通过一次铣削成型，减少加工工序。下部安装底板为带弧形缺口的平板结构，底板上开设四个对称分布的安装孔，可适配M4-M6规格的内六角螺栓固定，底板中间的弧形缺口可避让安装基面上的凸起走线槽或定位凸台，降低对安装基面的加工精度要求，底板与弯臂的连接处做了三角加强筋过渡，可承受弯臂传递的倾覆力矩，避免长期受载后连接处出现断裂。设计过程中优先考虑了安装兼容性，套筒的中心轴线与安装底板的基面保持平行，安装后穿装在套筒内的杆件可与安装面保持固定的平行度公差，无需额外调整支撑角度，弯臂的偏移距离经过多场景受力校核，在常规150N径向载荷下形变量不超过0.02mm，可满足大部分轻载支撑场景的精度要求。构件整体采用一体化成型思路，没有额外的拼接焊缝，避免了焊接带来的变形和应力残留问题，所有棱边都做了R0.5的倒角处理，既可以避免安装时划伤操作人员，也能减少应力集中点。安装时仅需将底板贴合在设备安装基面上，穿入螺栓拧紧即可完成固定，套筒内可根据使用需求加装铜套、直线轴承等配件，实现滑动导向或者转动支撑的功能，适配不同的设备使用需求。
