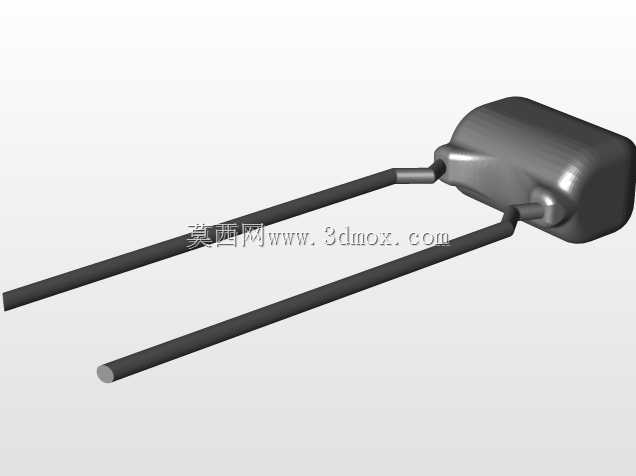

直插式陶瓷封装电容器三维结构

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式电容的选型与装配空间校核，往往是影响板卡可靠性与生产良率的关键细节。这款电容采用扁圆形陶瓷封装结构，两根平行直插引脚从封装体底部垂直引出，引脚长度与间距完全符合常规波峰焊工艺的引脚伸出量要求，封装主体的弧面过渡设计，既规避了陶瓷材质边角应力集中导致的开裂风险，也能在自动化插件工序中减少吸嘴取料的定位偏差。从实际应用场景来看，这类电容常被布置在电源输入端口的滤波回路、芯片供电引脚的去耦位置，承担滤除高频纹波、稳定供电电压的作用，在小功率开关电源、工控信号采集板、民用家电控制板中都有极高的使用占比。设计这款三维结构时，首先要明确引脚的中心距公差，常规插件工艺中引脚中心距偏差不能超过0.2mm，否则会出现插件时引脚顶弯、无法顺利过孔的问题，因此建模时优先以引脚安装孔位为基准定位封装主体位置，再反向推导封装外壳的轮廓边界。封装主体的扁圆造型并非随意设计，其厚度方向的尺寸控制，需要匹配板卡安装后与外壳内壁的安全间隙，避免装配时外壳挤压电容本体造成陶瓷层破损；引脚的直径则要对应PCB上标准插件孔径，预留0.1-0.15mm的间隙保证焊锡能够充分浸润，形成可靠的焊点连接。在结构校核层面，建模时需要同步考虑电容本体与周边元件的安全距离，尤其是高压应用场景下，封装表面与相邻走线、元件的爬电距离要满足安规要求，不能因为布局紧凑导致高压放电风险。另外，引脚的折弯位置预留了微小的过渡圆弧，避免插件或后续维修掰动引脚时，应力直接传递到封装与引脚的结合部位，造成内部电极连接断裂，这类细节往往是新手建模时容易忽略的点，却直接影响元件实际使用的抗振动、抗冲击性能。对于结构设计工程师而言，这类标准电子元件的三维模型精度，直接决定了PCB装配干涉检查的有效性，若模型尺寸与实物存在偏差，很可能出现样机装配时元件顶壳、引脚无法对位的问题，拖慢研发打样的进度。
