多部件nxU配置文件自动生成工具

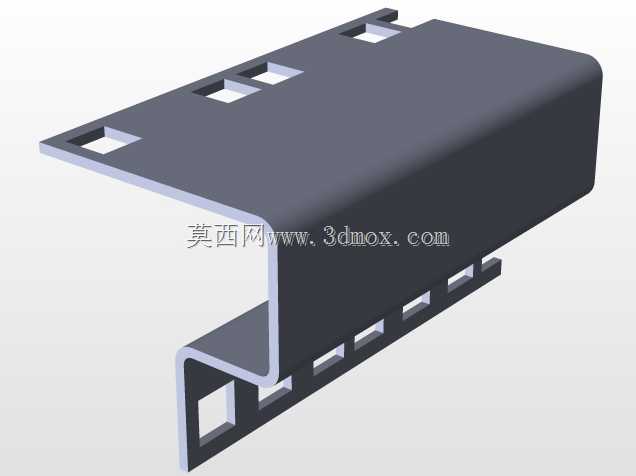

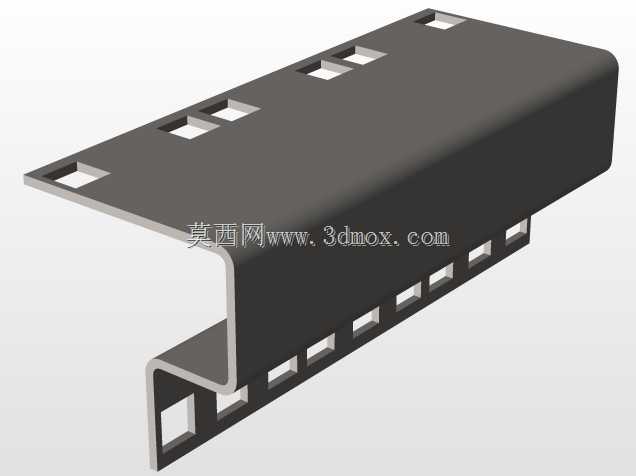

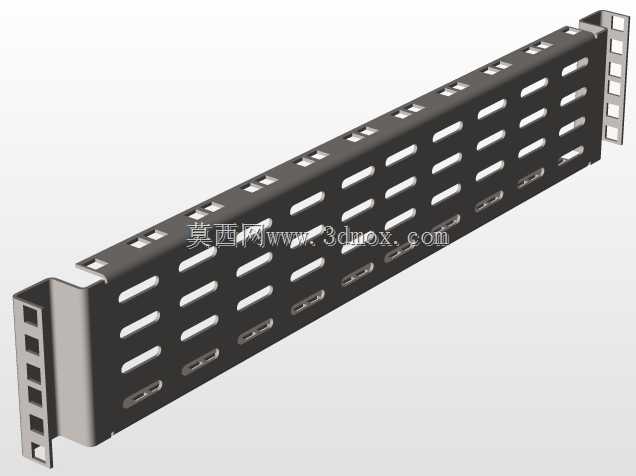

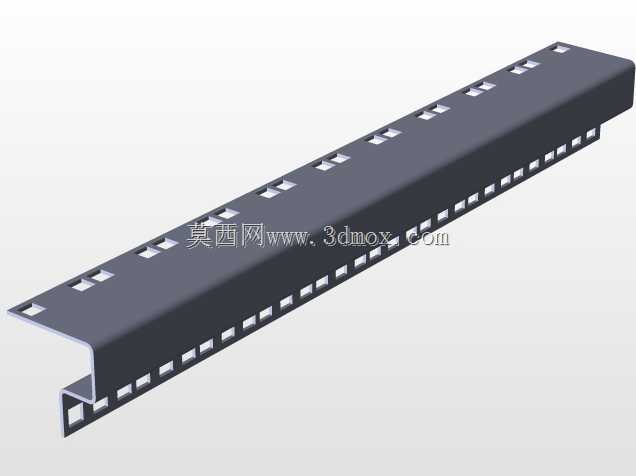

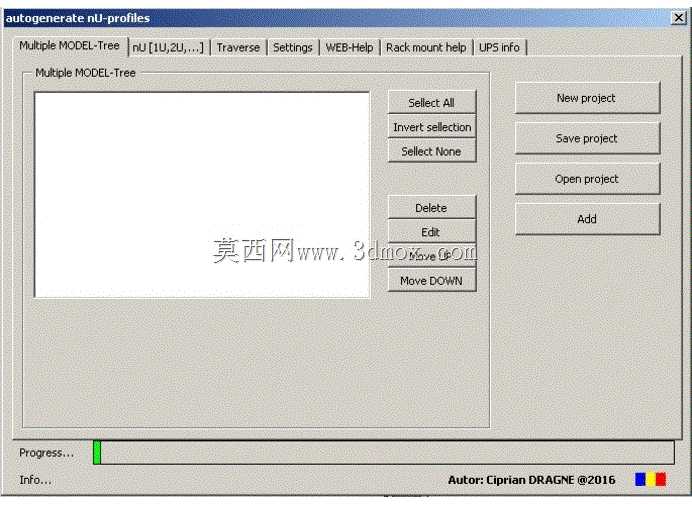

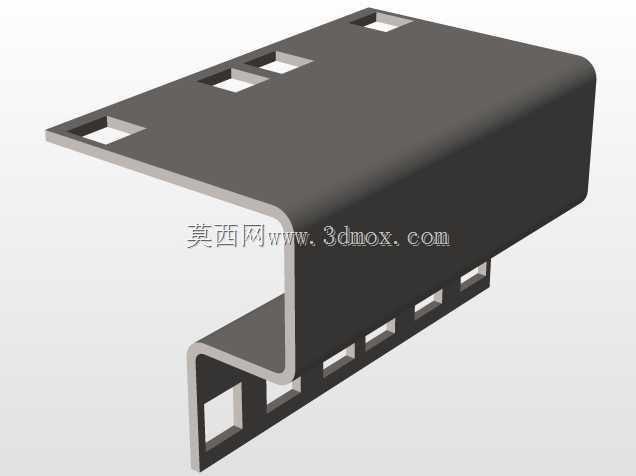

在钣金结构批量设计场景中，常遇到同系列不同尺寸规格的nU、U型构件重复建模出图的问题，这类构件广泛用于机柜安装、电气设备挂载、机架排布等场景，传统逐件建模、逐张出图的模式不仅效率低下，还容易出现尺寸标注错漏、展开系数匹配错误、孔位偏移等问题，该工具正是针对这类批量设计痛点开发的辅助设计工具。工具内置多零件列表管理模块，支持对同批次构件进行批量编辑定义、重命名操作，可同步完成多重配置检查，避免不同规格构件的参数混淆，比如在批量处理1U、2U等不同高度的安装构件时，可统一设定板材厚度、折弯半径、安装孔距等通用参数，再针对不同规格单独调整方形尺寸、安装边界等个性化参数，无需逐个打开零件文件修改。功能层面，工具可自动完成构件展开模式的DXF文件输出，直接对接激光切割、数控冲压等下料工序，无需人工手动展开导出；同时可自动创建对应的工程图文件，同步完成PDF格式的存档文件输出，满足车间生产、资料归档的不同需求。针对对称结构的构件，工具支持一键创建对称零件，仅需完成单侧构件的参数设定，即可自动生成镜像对称的配对构件，自动匹配对称位置的孔位、折弯特征，减少重复建模工作量。孔位处理方面，可针对构件的侧面、正面面板区域自动生成圆形或椭圆形安装孔，支持统一设定孔位距边尺寸、孔间距参数，适配不同标准的安装挂载需求，孔位生成后自动完成特征校验，避免出现孔位超出板材边界、孔距不满足安装要求的问题。工具内置固定功能模块，可自动添加端部销钉、安装卡扣等常用固定结构，无需手动调用标准件库装配，同时配置了带估计时间的进度条，在批量处理大量构件时可实时反馈处理进度，便于设计人员把控工作节奏。工具默认采用毫米为设计单位，适配国内机械设计的通用单位规范，生成的所有模型、工程图参数均符合常规钣金加工的公差要求，可直接用于生产环节。从设计思路来看，工具将钣金构件设计中重复度最高的参数配置、展开出图、特征添加环节进行自动化整合，把设计人员从重复的机械操作中解放出来，将精力集中在结构合理性、安装适配性的校验上，大幅提升同系列钣金构件的设计效率，尤其适合批量定制机柜安装件、电气挂载件的设计场景使用。
