四连2.54mm间距圆锥定位插针结构

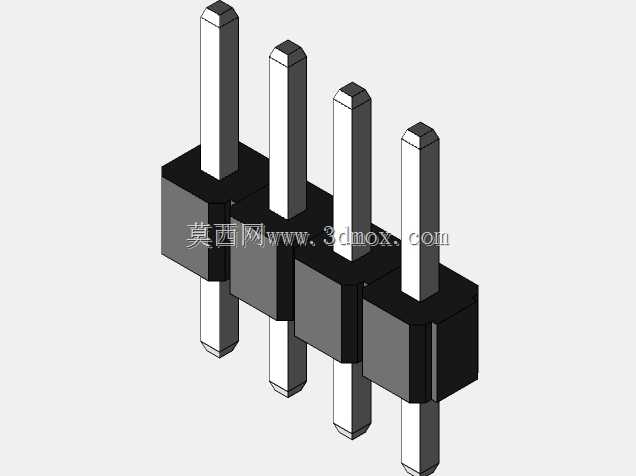

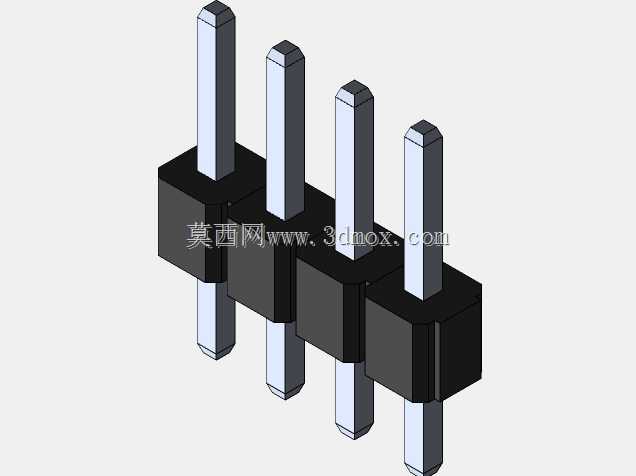

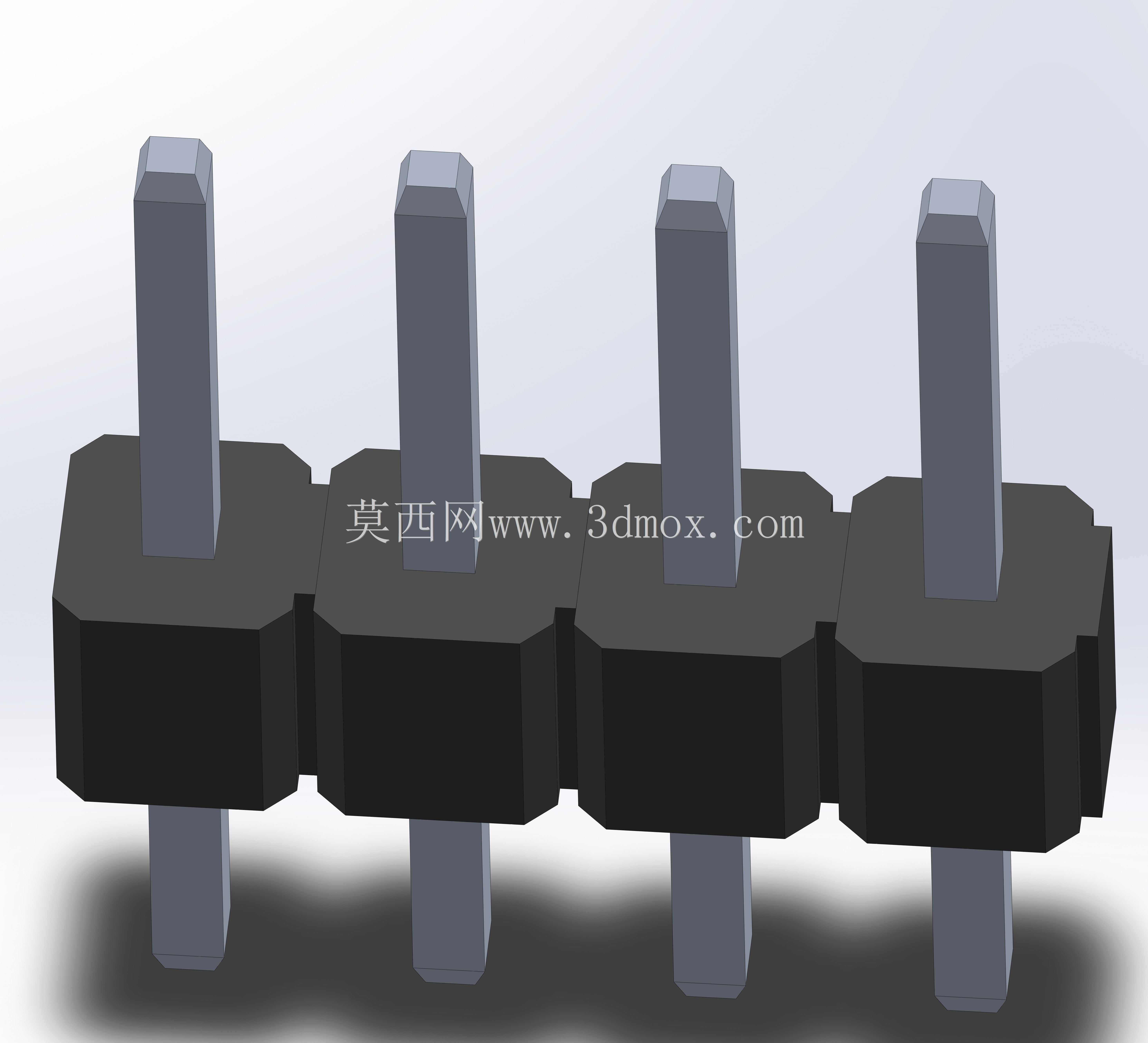

这款四连式圆锥插针结构，核心适配2.54mm标准间距的电路连接场景，是电子装配、原型验证领域常用的定位连接元件。从实际工程应用来看，这类插针常被用于面包板电路搭建、嵌入式开发板外接扩展、小型电控模块的信号与小电流传输场景，单根插针端部采用1:50标准锥度设计，相比直柱形插针，插入时具备自动导正的特性，能有效降低插装过程中针体歪斜、顶弯的概率，尤其适合手工焊接、频繁插拔的试验类装配场景。设计阶段优先考虑了插装的容错空间，相邻插针的中心距严格控制在2.54mm通用网格间距上，基座采用连体式绝缘塑封结构，将四根插针的相对位置完全固定，避免单根插针装配时出现的间距偏移问题，插针两端伸出基座的长度经过匹配设计，一端适配PCB板的通孔焊接深度，另一端预留足够长度适配面包板、杜邦线母座的插接深度，针体端部的锥段长度控制在1mm左右，既保证插入时的导向效果，又不会因为锥度过长导致插接后接触面积不足、接触电阻过大的问题。从安装边界来看，连体基座的外形做了切边处理，多组排针对接拼装时不会出现基座侧边干涉的问题，可以根据实际需要的针数任意拼接扩展，适配不同通道数的信号连接需求。插针本身采用导电基材加工，表面做镀覆处理保证导电性能与防氧化能力，绝缘基座选用耐温工程塑料，能够适配常规波峰焊、手工烙铁焊接的温度要求，不会在焊接过程中出现基座融化、插针移位的问题。在实际选型使用中，这类圆锥头插针相比普通平头排针，对PCB板孔位的加工公差容忍度更高，即使板上通孔存在轻微的位置偏移，锥面导向也能顺利将插针导入孔内，降低小批量试制阶段的板件报废率，同时在需要频繁拔插的测试场景下，锥面的导向作用也能减少插针受侧向力弯折的风险，提升接插件的重复使用寿命。连体式的基座设计也省去了单根插针逐一定位装配的工序，在批量装配时可以直接整排插装后一次性过波峰焊，大幅提升装配效率，针体与基座之间采用过盈压装的固定方式，能够承受常规插拔过程中的轴向拉力，不会出现插针从基座中被拔出脱落的问题。
