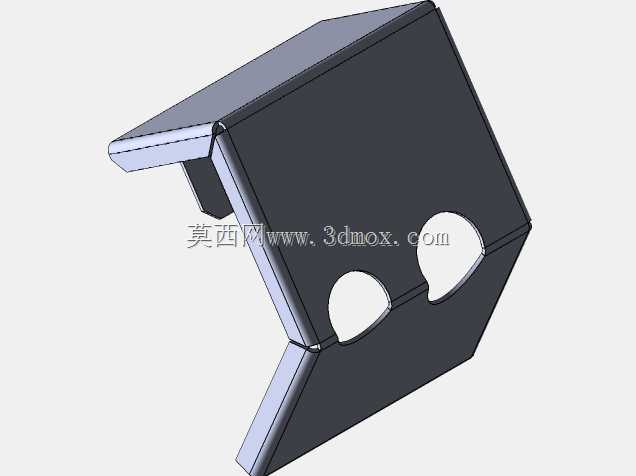

带双半圆开孔折边金属钣金固定构件

日常做设备结构排布时，这类带折边的开孔金属板件，大多用在小型机电设备内部的线束固定、小型元器件挂载场景，也可作为轻型钣金壳体的拼接连接片，替代部分塑料卡扣的固定功能，在有一定抗振要求的设备舱内适配性更强。从结构形态来看，该构件采用多次折弯成型工艺，主体板身做了非对称的折边处理，一侧的短折边可作为安装时的定位靠面，装配时能直接贴靠在设备型材的安装基准面上，省去额外打定位销的工序，另一侧的长折边则形成了一定的容纳空间，可避让板件后方突出的接线端子或小型元件焊点，避免安装时出现干涉。板身开设的两个半圆型开孔，并非随意设置的减重孔，实际装配中可作为快装卡扣的卡入位，也可穿过束线带对多股控制线进行规整固定，开孔边缘做了小圆弧过渡处理，能避免穿线时割破线束绝缘层，也能减少钣金冲压后的应力集中问题，降低长期受振后出现开裂的概率。设计这类钣金件时，首先要核算折边的折弯内R角，匹配常规钣金冲压的刀具参数，避免折弯时出现板料开裂或回弹超差的问题，两个开孔的位置距离板边和折边的距离都预留了足够的法兰余量，不会因为开孔过近导致折边时孔位变形。从安装边界来看，该构件的整体安装面为平整的板状结构，不需要额外预留沉头空间，采用M3或M4规格的自攻螺丝即可完成固定，折边突出主体板面的高度控制在常规电子元件的引脚长度范围内，不会额外占用设备内部的层间安装空间，在紧凑型的控制盒、小型桌面设备的内部结构中，这类小钣金件往往能解决很多塑料支架无法兼顾抗振和耐热的痛点，相比注塑成型的固定件，钣金件的生产周期更短，小批量打样时调整孔位和折边尺寸的灵活度更高，也能适应设备迭代时的小范围结构改动，不需要重新开模，在非标设备的内部结构搭建中使用率很高。
