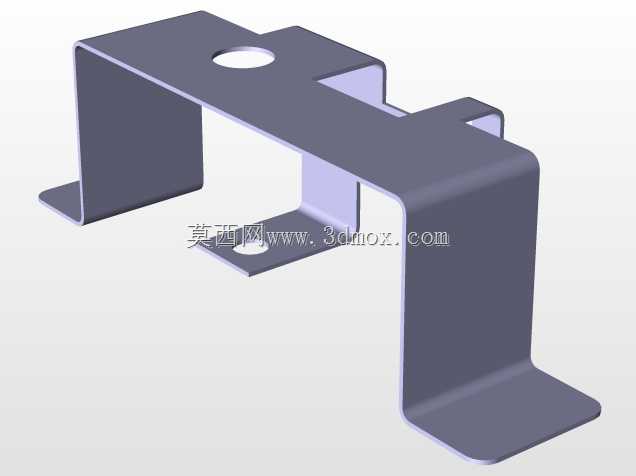

多折弯带安装孔金属连接固定支架

这类多折弯钣金支架在工业装配场景里的应用覆盖面极广，小到电子设备内部的元器件固定，大到自动化产线的辅助构件定位，都能看到同结构类型零件的身影。从实际使用逻辑来看，它的核心作用是在两个存在高度差、存在安装面错位的构件之间，建立稳定的刚性连接，同时抵消部分装配公差带来的对位偏差，避免硬连接造成的构件应力集中。

从结构设计思路上拆解，这个零件采用多次连续折弯成型，没有额外的焊接拼接部位，整体是单张金属板材经冲压、折弯工序一体加工完成，这种设计首先规避了焊接带来的热变形问题，也省去了焊后打磨、校形的工序成本，批量加工时的一致性更容易控制。零件上预留的圆形通孔，分别对应不同安装面的固定需求：顶部平面的通孔用于和上方被支撑构件做螺栓锁紧，两个下伸支脚末端的通孔，则用于和底部安装基面做固定，三个安装孔的位置公差在设计时需要严格控制，否则现场装配时很容易出现孔位错位、螺栓无法穿入的问题。

在安装边界的考量上，这个支架的两个下伸支脚形成了跨距空间，中间的避让区域可以容纳管线、小型元器件或者其他凸起结构，不会和被连接的其他部件产生运动干涉。折弯处的圆角处理是这类钣金件的关键设计细节，过小的折弯圆角容易造成板材外侧拉伸开裂，过大的圆角则会导致安装定位时出现间隙，影响连接的刚性，实际建模时需要根据所选板材的厚度，匹配对应的折弯内R值，同时预留折弯回弹的补偿量，确保加工后的零件尺寸符合装配要求。

从功能特性来看，这种一体折弯的钣金支架自重较轻，同时具备足够的结构强度，在承受静态垂直载荷时，两侧的支脚可以均匀分散受力，不会出现单侧变形的问题。和铸造的同类支座相比，它的加工周期更短，材料利用率更高，适合中小载荷的固定场景使用；和型材拼接的支架相比，它没有多余的连接紧固件，整体结构更紧凑，占用的安装空间更小，在设备内部空间局促的位置，这类零件的适配性优势会非常明显。设计这类零件时，还需要考虑板材的厚度选型，根据实际承载的载荷大小匹配对应厚度的金属薄板，避免载荷过大造成支脚变形，同时也要兼顾安装时的操作空间，确保螺栓锁紧时工具有足够的操作余量，不会被支架的折弯结构挡住操作路径。
