三星通用串行总线接口结构设计

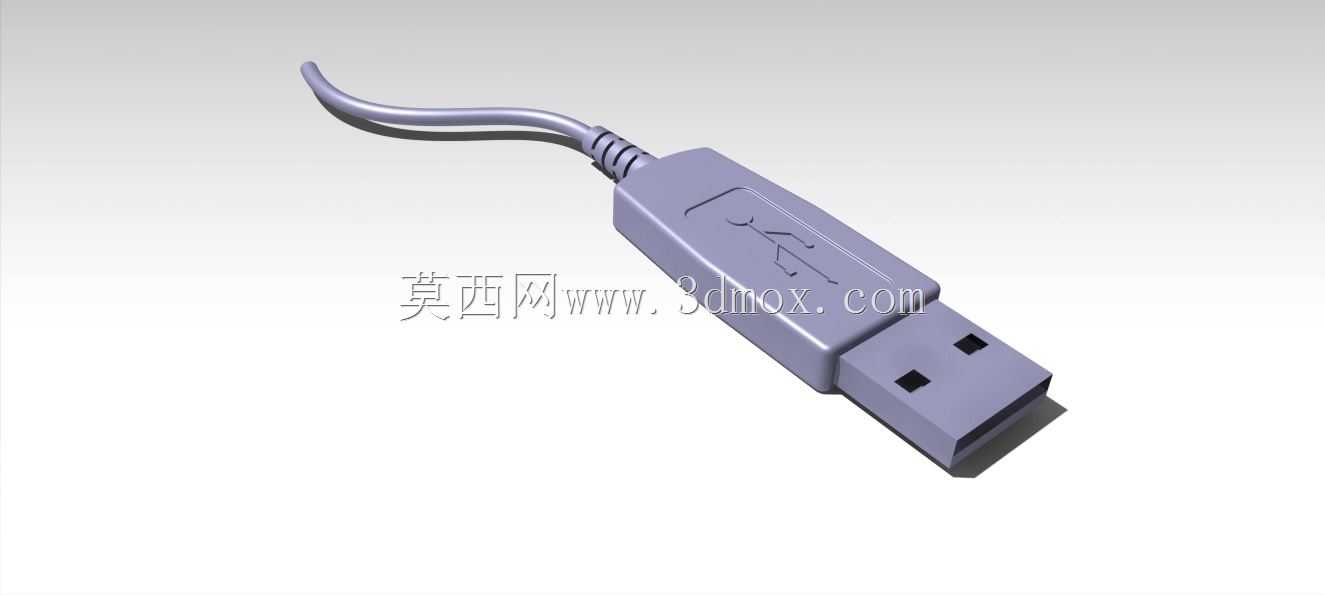

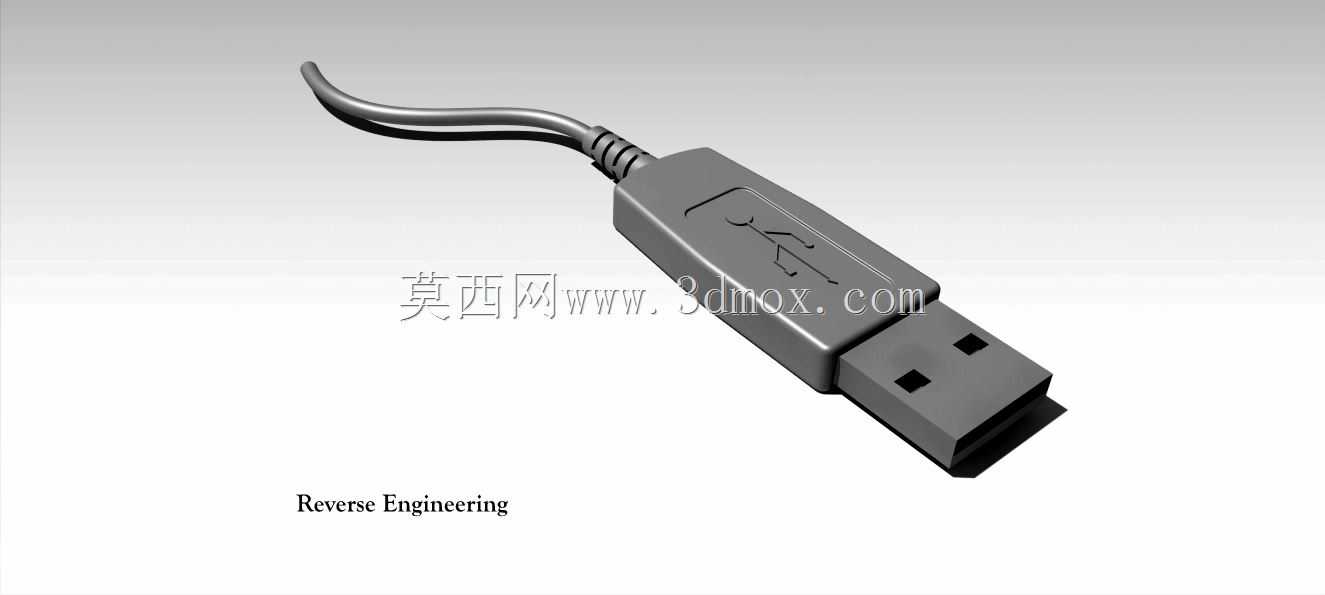

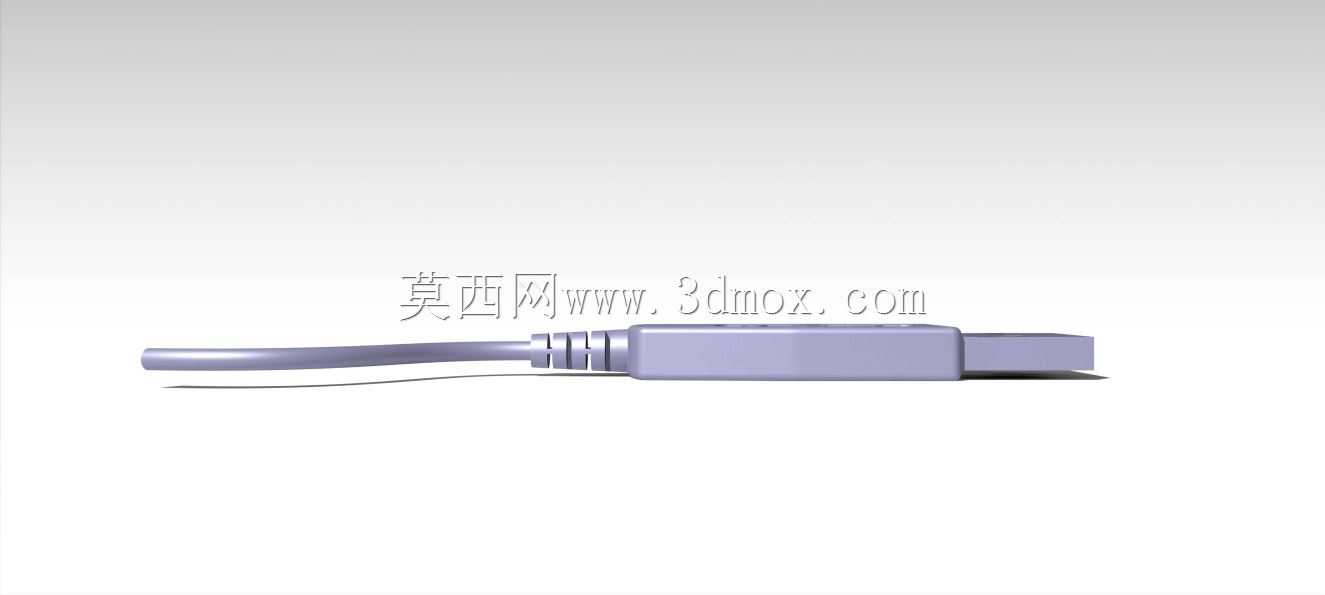

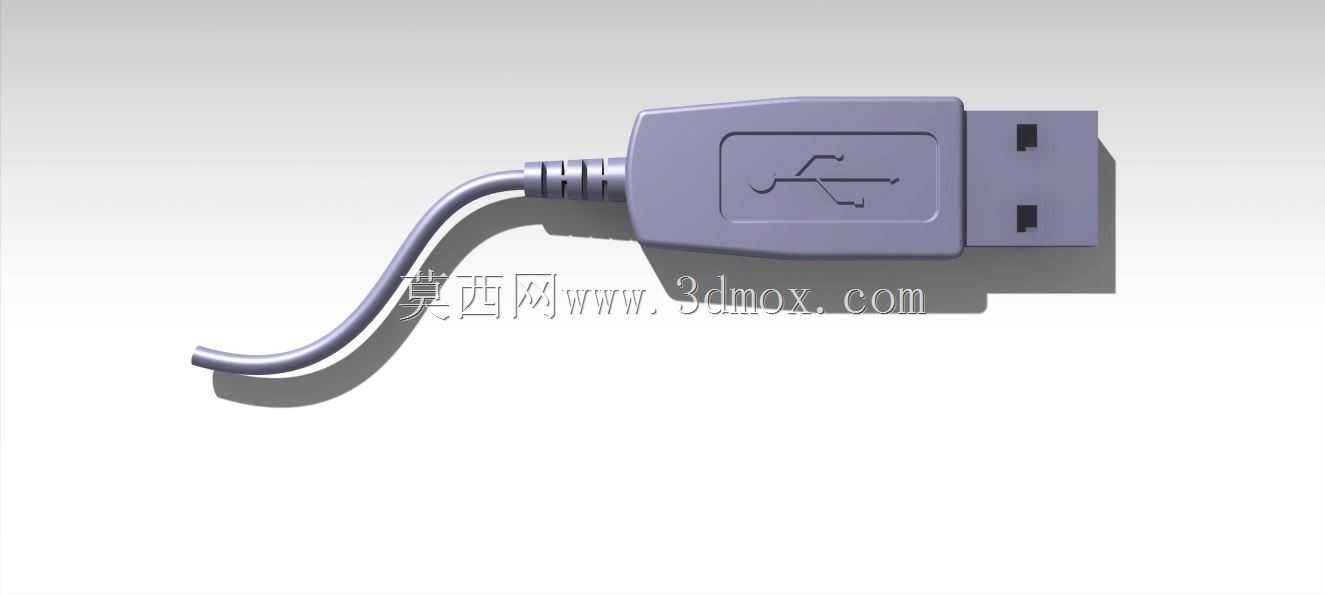

日常电子设备互联场景中，USB接口是应用覆盖度最高的接插组件之一，这款三星通用串行总线的结构设计，完全贴合消费电子外设、工业数据采集终端、嵌入式调试设备的实际接插需求，可直接适配台式机、笔记本、工业控制板卡等设备的标准USB母座，实现稳定的数据传输与小功率供电功能。从结构设计逻辑来看，整个组件分为金属屏蔽壳、绝缘胶芯、接触端子、线缆尾套四个核心部分，金属屏蔽壳采用标准USB Type-A公头的外形尺寸，插合端的倒角设计完全符合通用接插件的插拔导向要求，插拔行程控制在标准范围内，既保证插合后的连接稳定性，避免日常使用中出现松脱断连的问题，又不会因为插拔阻力过大造成母座损伤。绝缘胶芯部分的端子排布严格遵循通用串行总线的引脚定义，电源、数据正负、接地引脚的间距符合安规要求，避免引脚间出现信号串扰或者短路风险，胶芯与金属外壳的卡扣结构设计，能够承受至少千次以上的插拔循环而不出现结构松脱。线缆连接端的尾套采用渐变锥度设计，从接口端的硬质壳体过渡到线缆端的软质防护段，能够有效缓冲线缆弯折时的应力集中，避免线缆根部因为反复弯折出现线芯断裂的问题，尾套表面的防滑筋设计，也方便用户插拔时施力，不会因为手滑导致插拔困难。在逆向建模的实现过程中，重点还原了接口各部件的装配公差，金属外壳与胶芯的过盈配合量、端子与胶芯的卡接余量、尾套与线缆的抱紧尺寸都按照实际量产的公差要求设置，建模过程中对插合面的平面度、端子的共面度都做了严格的结构约束，保证模型导入装配环境后，可以直接模拟插拔干涉检查，验证接插过程中的结构合理性。从安装边界来看，这款公头接口的外部轮廓尺寸完全符合通用USB接口的标准规范，插合后突出母座端面的长度控制在常规外设接口的通用尺寸范围内，不会因为接口过长影响相邻端口的使用，线缆出线方向的弯曲半径也做了对应设计，满足狭小设备空间内的布线需求。不管是用于消费电子外设的结构参考，还是工业接插件的选型验证，这款模型都能提供精准的结构数据支撑，帮助设计人员快速完成接口部分的结构匹配，减少重复建模的工作量，同时也可以作为接插件逆向设计的参考案例，梳理消费电子类接插件的建模思路与公差控制要点。
