30x70mm双面通用原型电路板结构设计

在电子设备样机试制、教学实验验证、小批量功能模块搭建场景中，通用原型电路板是电子工程师、结构设计人员接触频率极高的基础载体，本次呈现的30x70mm规格双面原型板，正是针对紧凑型安装空间设计的实用型基板。从实际使用场景来看，这款板件可直接嵌入小型手持检测设备、桌面式传感采集模块、工控信号转接单元的内部安装位，无需额外开模定制PCB，能大幅缩短样机验证周期，降低前期研发阶段的试错成本，尤其适合功能迭代快、产量规模暂不明确的预研项目使用。

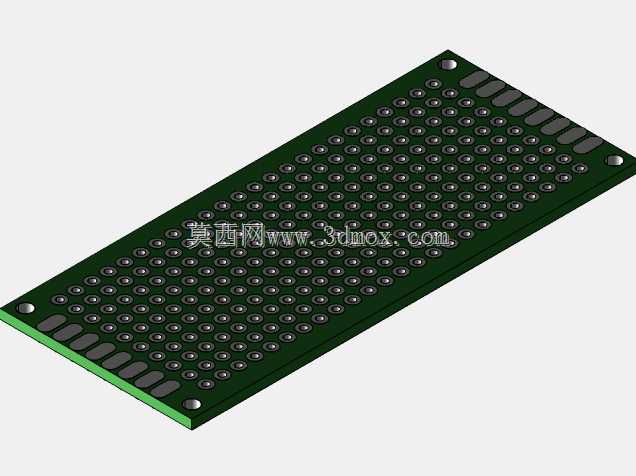

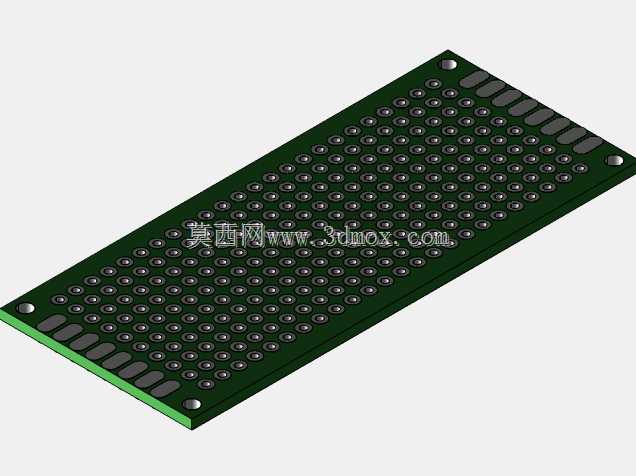

设计层面，这款板件采用双面覆孔布局，整板焊盘按照2.54mm标准间距矩阵排布，完全匹配常规直插元器件的引脚间距，不管是常用的直插电阻电容、排针排母，还是小型直插芯片、接线端子，都能直接找到对应焊盘完成焊接，无需额外钻孔处理。板体厚度控制在约1.5mm，和行业常规PCB板厚标准保持一致，可适配市面上绝大多数通用板卡卡槽、导槽的安装尺寸，不会出现厚度不匹配导致的装配卡滞问题。板件边缘预留的4个安装孔直径约2.1mm，刚好适配M2规格的螺丝或铜柱固定，安装孔位距离板边的距离经过校准，固定后不会和边缘走线、焊盘产生干涉，也不会因为孔位太靠近板边导致安装时板体开裂。

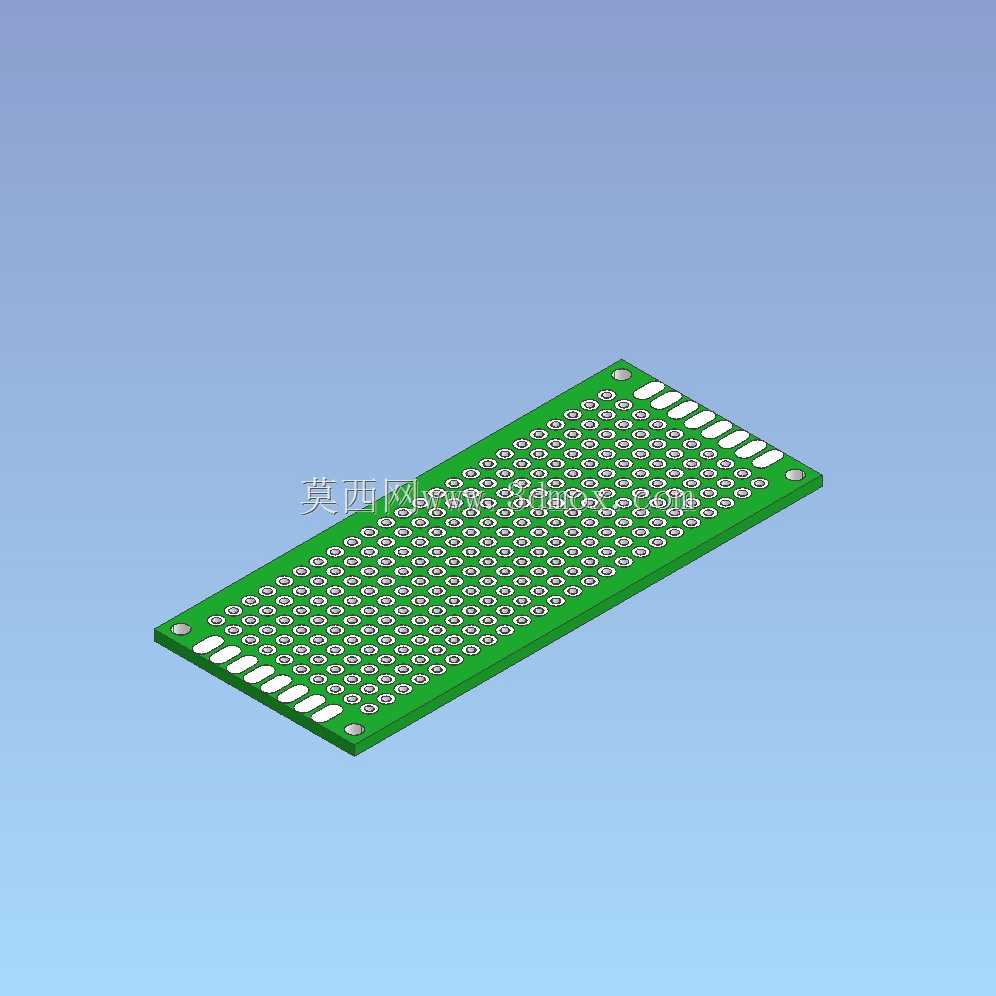

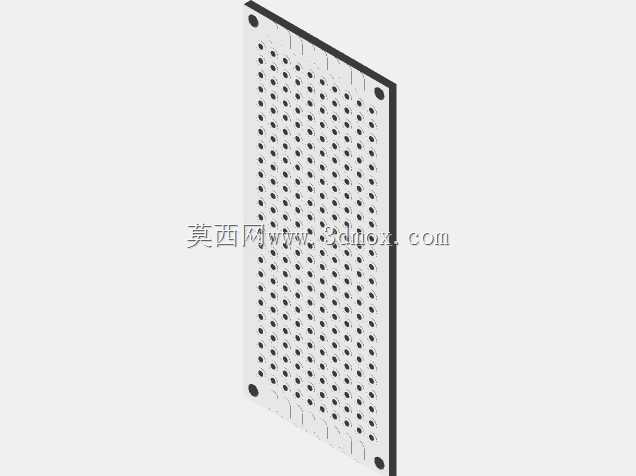

从结构边界来看，整板外形尺寸严格控制在30mm宽度、70mm长度，长宽比接近1:2.33，属于狭长型板件，适合安装在设备内部的条形空余空间，比如设备外壳侧壁、电池仓旁的预留间隙、显示模块下方的空余区域，能充分利用紧凑型设备的零散安装空间。板体基材采用常规FR-4环氧玻璃布层压板材质，表面阻焊层为绿色，既符合行业通用识别习惯，也能在焊接时起到良好的阻焊绝缘作用，避免相邻焊盘之间出现焊锡短路问题。板上的焊盘孔直径约1mm，既能兼容常规0.8mm线径的元件引脚，也能允许少量引脚稍粗的元件穿过，同时不会因为孔径过大导致焊接时焊锡渗漏到背面影响另一面的元件布局。

实际选型使用时，结构设计人员可直接将该板件的三维模型导入装配体中，提前模拟板件和周边结构件的干涉情况，确认安装孔位和设备壳体固定柱的对齐精度，预留好焊接元件后的高度空间，避免出现元件和壳体、其他结构件碰撞的问题。双面导通的设计也让布线灵活性大幅提升，正面布置主要元件时，背面可走跨接线或者布置贴片元件，在有限的板面空间内实现更复杂的电路连接，满足多数中小型功能模块的电路搭建需求。
