数控输送工位自动化转接设备结构

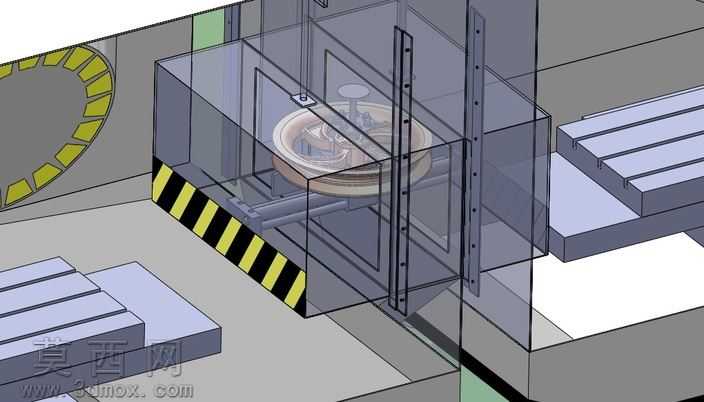

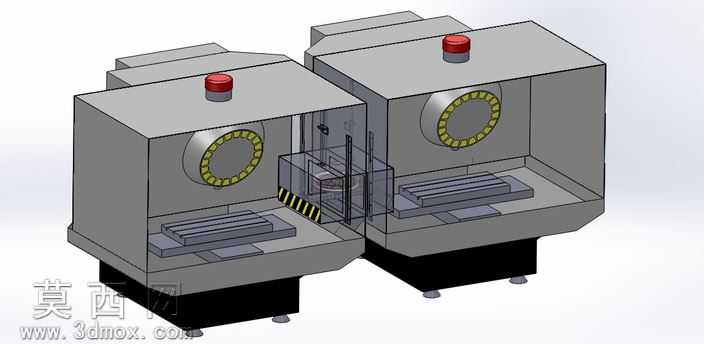

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配公差逻辑，对每一处连接结构、运动间隙都做了对应参数约束，确保各部件装配后无干涉问题。模型整体以透明防护外罩作为上部围护结构，外罩采用半透明亚克力质感材质渲染，既可以清晰展示内部核心的回转转接工位结构，也还原了工业现场安全防护的设计要求，外罩侧边的安装立柱采用标准工业铝型材截面建模，预留的安装孔位完全匹配通用铝型材的连接规格，可直接用于实际加工选型参考。内部核心的回转承载工位采用圆盘式结构设计，盘面设置了多组定位卡槽，用于承载待转接的工件，回转支撑结构隐藏在盘面下方，建模时还原了回转支撑的轴承配合结构，确保工位转动时的同轴度精度。设备两侧对接的输送台采用标准机床输送辊道结构建模，辊道的安装基准面与转接工位的承载面保持齐平，保证工件在输送线与转接工位之间转运时无卡滞、无高度差。设备底部设置了黄黑相间的安全警示踢脚板，采用工业警示配色的材质渲染，还原生产现场的安全标识设计要求。设计思路上，该结构主要用于衔接前后两道数控加工工序，当上游输送线将工件输送至转接工位后，回转盘带动工件转动指定角度，将工件对位输送至下游工序的进料端，解决不同工序输送方向存在夹角时的工件转运问题，无需额外设置机械手抓取结构，整体结构更紧凑，运维成本更低。建模时对所有钣金件、型材件、标准连接件都做了单独的零件层级划分，每个零件都赋予了对应工业材质，金属结构件采用哑光冷轧钢材质，透明件采用高透亚克力材质，警示部件采用高饱和度黄黑警示材质，渲染效果贴近真实工业设备的视觉表现，结构上所有运动部件都预留了合理的运动行程空间，静态装配状态下可直接导出工程图用于生产参考，也可添加运动仿真插件模拟工件转接的完整动作流程，验证工位节拍与结构干涉情况。
