矿用吸力选煤厂输送设备三维设计

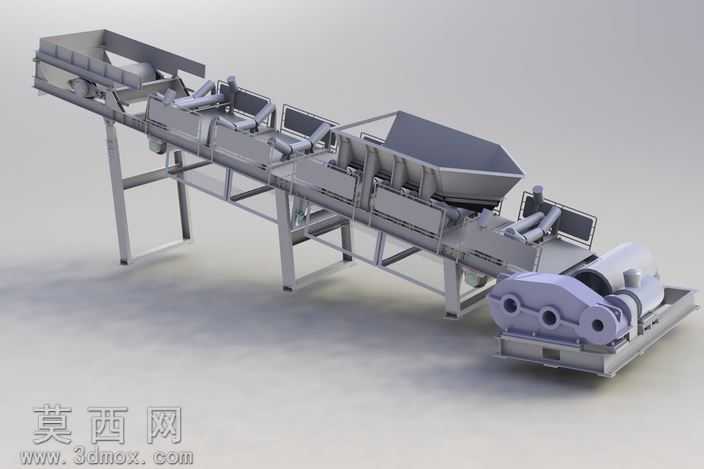

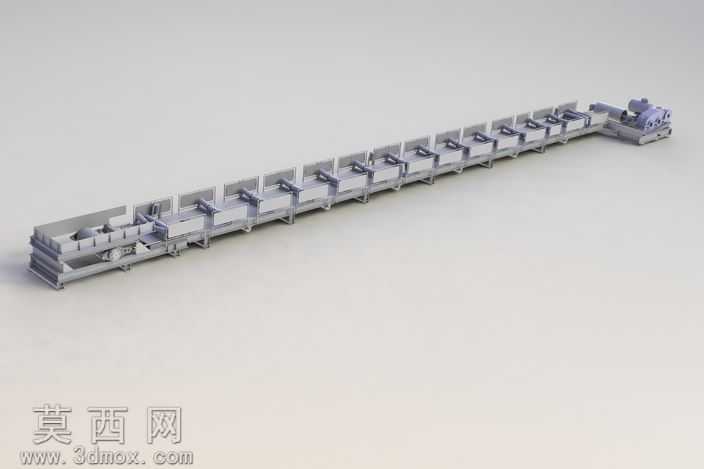

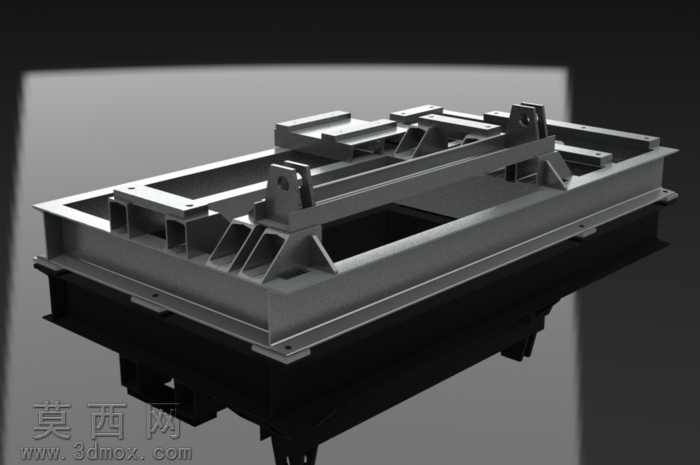

本模型为矿用吸力选煤厂专用输送设备，采用三维建模软件完成全参数化设计，整体结构严格参照选煤厂实际生产工况进行比例还原，建模过程中对设备各功能模块进行了独立的零件拆分与装配约束设置，确保各部件的装配关系、运动逻辑与真实设备保持一致。模型渲染阶段采用金属哑光材质模拟设备主体的碳钢机架结构，对传动端的减速机壳体做了铸铁质感的材质调整，表面添加细微的铸造纹理与使用磨损痕迹，输送带部分采用耐磨橡胶材质，调整了表面粗糙度与反光参数还原工业橡胶的真实质感，料斗、导料槽等部件做了钣金折弯的细节处理，还原板材焊接、拼接的结构特征。设备整体采用长距离高架式机架设计，机架底部设置多组可调式支撑脚，可适配厂区不同地面的安装找平需求；输送段沿长度方向布置多组托辊组件，承托输送带保证物料输送过程的平稳性，进料端设置大容积受料斗，可承接上游分选设备排出的煤料，沿输送路径布置多组吸力分选工位，配套的吸尘管路与密封罩结构完整还原，可实现输送过程中煤料的吸力分选作业，将不同密度的煤料与矸石进行初步分离；设备驱动端布置卧式减速机与驱动电机组件，传动结构包含联轴器、传动滚筒、改向滚筒等完整部件，张紧装置设置在设备尾端，可调节输送带的张紧程度避免打滑跑偏。设计过程中充分考虑选煤厂高粉尘、高负荷的作业环境，对设备的密封结构、耐磨部位做了针对性的结构优化，所有易损部件均采用快拆式结构设计，方便后期运维更换，整体模型结构完整，细节丰富，可用于选煤厂输送系统的方案展示、结构教学以及虚拟仿真场景搭建。
