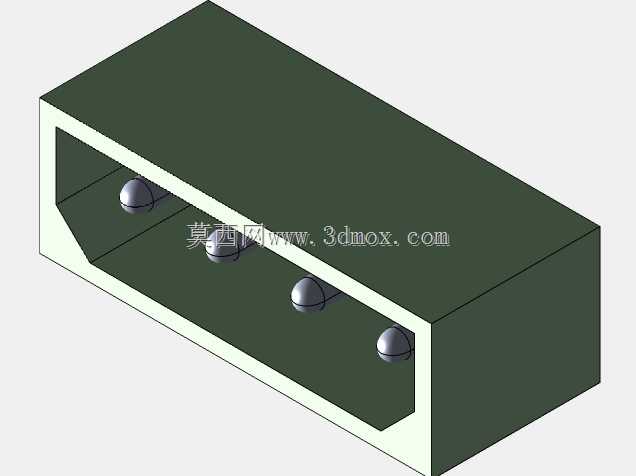

这款板端公头连接器主要应用在印制电路板的板间信号、小电流供电连接场景,常见于工业控制板卡、消费电子主板、嵌入式设备模组的对接工位,用来实现两块PCB之间或者PCB与外部线束的稳定导通,避免飞线焊接带来的接触不良、维护不便问题。从结构设计来看,整体采用长方体绝缘基座作为主体,基座内部设置四个平行排布的插针安装位,插针端部做半球形导向处理,装配对接时可以自动修正微小的对位偏差,降低插装过程中针脚弯折、对位卡滞的概率。绝缘基座采用带围边的槽型结构,对接时母座端可以嵌入围边内部,既可以限制对接后的横向窜动,也能在一定程度上阻挡外部灰尘、焊锡飞溅落到接触针位置,提升长期使用的接触可靠性。设计过程中需要重点控制插针的中心距公差,保证四个针脚的位置度符合板端安装的孔位要求,避免插装时出现个别针脚无法顺利过孔的问题;基座的安装边界需要匹配PCB上预留的焊盘布局,基座底部与PCB板面贴合的平面要保证足够的平面度,过波峰焊或者回流焊时不会出现虚焊、浮高的情况。插针的伸出长度需要结合对接母座的接触深度设定,既要保证完全插入后接触面积满足载流要求,也不能过长导致插装后顶到母座内部结构造成损坏。基座侧壁的厚度经过受力校核,日常插拔过程中不会因为侧向受力出现开裂变形,四个插针在基座内部做防退结构设计,长期插拔使用不会出现针脚松动、被拔出基座的问题。这类连接器在选型时,除了关注针脚数量、中心距参数,还要确认基座的整体高度是否符合板间堆叠的间距要求,避免对接后两块板之间的预留间隙不足出现元器件干涉。实际生产装配中,该款连接器可以采用SMT贴装或者波峰焊工艺固定在PCB上,绝缘基座的耐温参数需要匹配对应焊接工艺的温度曲线,防止过炉时出现基座变形、针脚移位的问题。接触针的表面通常做镀锡或者镀金处理,根据使用场景的防腐、载流要求选择对应的镀层厚度,保证在高低温、潮湿环境下接触电阻保持在稳定区间,不会因为氧化出现信号传输中断、供电压降过大的故障。
