3/4英寸C型螺纹铝合金穿线盒结构

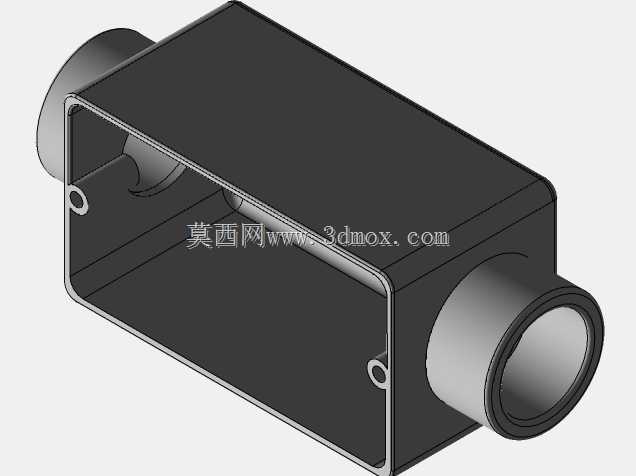

　　这款3/4英寸C型螺纹铝合金穿线盒，是工业电气布线系统中常用的管路转接配件，主要应用在低压电气配管工程、户外设备接线防护、防爆区域线缆分线场景中，用来实现线缆的转角过渡、分线接驳以及管口处的线缆防护，避免线缆在穿管过程中被管口锐边割破绝缘层，同时为线缆接头提供封闭的防护空间，阻挡粉尘、水汽进入管路内部，提升布线系统的防护等级。从结构设计来看，整体采用长方体盒体搭配双侧外伸螺纹接口的布局，两个3/4英寸C型螺纹接口同轴布置在盒体相对的两个侧壁上，接口内径与盒体内部空腔完全贯通，线缆可以从一侧接口穿入，经过盒体内部空腔后从另一侧接口穿出，也可以在空腔内完成线缆的对接、分线操作。

　　盒体的开口端设置了一圈外翻的安装边，安装边上预留了四个对称的安装孔，用来配合盒盖实现盒体的封闭，安装孔的位置避开了内部空腔的走线区域，不会对线缆排布造成干涉，安装边的平面度经过设计校核，配合密封垫使用时可以保证盒体闭合后的密封性能，避免外部杂质进入。材质选用铝合金，一方面是因为铝合金的自重较轻，在架空布线、设备侧壁安装时不会给管路带来过大的附加载荷，另一方面铝合金的耐腐蚀性能优于普通碳钢，在户外、潮湿或者有轻度腐蚀的工业环境中使用时，不需要额外做厚重的防腐涂层就能满足使用寿命要求，同时铝合金的切削加工性能好，螺纹部分的加工精度更容易保证，和同规格的C型螺纹管路连接时，配合紧密不会出现松脱、滑牙的问题。从安装边界来看，双侧螺纹接口的外伸长度经过优化，在保证螺纹啮合长度满足管路连接强度要求的前提下，尽可能缩短了接口外伸尺寸，减少安装时占用的空间，适合在设备内部、走线槽附近等空间紧凑的位置使用；盒体的内部空腔尺寸经过核算，能够容纳至少两根3/4英寸管路对应的线缆弯折半径，线缆在盒内过渡时不会出现过度弯折导致线芯受损的情况，同时预留了足够的空间放置接线端子，满足分线接线的操作需求。

　　在实际工程应用中，这类穿线盒常和同规格的镀锌钢管、铝合金穿线管配合使用，C型螺纹的牙型角适配工业电气配管的通用螺纹标准，不需要额外加工转接头就能直接和标准管路旋合，安装时在螺纹处缠绕密封带就能达到IP54以上的防护等级，适合用在厂房动力布线、户外照明线路、设备外部线缆防护等场景。设计过程中重点考虑了安装的便捷性，盒体的棱角处都做了圆角过渡，避免安装时划伤施工人员的手部，安装孔的孔径适配常用的自攻螺丝或者机丝螺丝，不需要特殊的安装工具就能完成盒盖的固定；盒体的壁厚经过强度校核，能够承受普通管路安装时的拧紧力矩，不会因为旋合管路时的扭矩导致盒体变形，同时在日常使用中可以抵御一定程度的外力碰撞，不会因为轻微的磕碰出现开裂、破损的情况。

　　不同于塑料材质的穿线盒，铝合金材质的这款产品耐温范围更广，在高温车间、低温户外环境下都不会出现材质脆化、软化的问题，能够适应更宽的工况温度范围，同时铝合金的电磁屏蔽性能更好，在有电磁干扰的工业场景中使用时，可以对内部的控制线缆起到一定的屏蔽作用，减少外界电磁信号对线缆传输的干扰。在结构细节上，螺纹接口和盒体的连接位置做了加强筋过渡，避免接口处因为应力集中出现断裂的问题，尤其是在管路存在轻微振动的工况下，加强筋可以分散接口处的交变应力，提升产品的抗疲劳性能；盒体内部的空腔壁面做了光滑处理，没有尖锐的凸起或者毛刺，穿线时不会刮破线缆的绝缘层，减少施工过程中对线缆的损伤，降低线路绝缘故障的概率。
