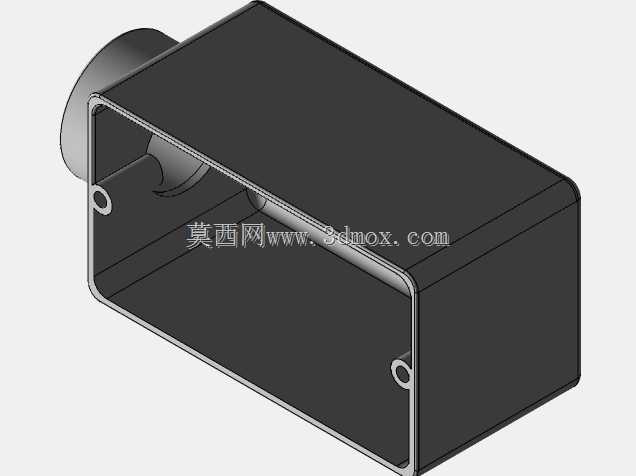

3/4英寸E型螺纹铝合金穿线盒结构

　　这款铝合金穿线盒主要应用于工业电气布线、仪表管路敷设场景，在化工、电力、市政管线施工中，常作为线缆分支、转接的防护载体，用来容纳线缆接头，避免线缆连接处受外力拉扯、粉尘水汽侵蚀，保障布线节点的绝缘与防护性能。从结构设计来看，盒体采用长方体空腔构型，侧壁预留的3/4英寸E型螺纹接口，可直接与同规格的镀锌穿线管、金属软管旋接，螺纹配合面预留了足够的啮合长度，安装时无需额外加装转接接头，能减少管路节点的泄漏风险。盒体边缘做了卷边强化处理，对应盒盖安装位置预留了两个沉头安装孔，孔位同轴度控制在0.1mm以内，装配时盒盖可完全贴合盒体端面，配合密封垫使用时可达到IP54以上的防护等级，适配多数户外、车间多尘潮湿的布线环境。

　　设计阶段优先考虑了现场安装的操作空间，盒体内部空腔的净尺寸经过反复校核，可容纳3根1.5平方毫米线缆的对接接头，同时预留出接线操作的手指活动空间，避免现场施工时因空腔过小导致接线困难、线缆过度弯折损伤线芯的问题。侧壁的螺纹接口与盒体采用一体化压铸成型，而非后期焊接拼接，消除了焊接位置的应力集中点，在管路受外力晃动时，接口位置可承受不小于150N的径向拉力，不会出现开裂、脱落的问题。盒体壁厚控制在2.5mm，既保证了整体结构强度，在承受常规的踩踏、管线挤压时不会发生塑性变形，又控制了整体重量，单人即可完成高空管路的安装作业，无需额外的承重支撑。

　　安装边界方面，螺纹接口的中心距盒体端面的距离为12mm，安装时相邻管路的最小排布间距可控制在30mm以内，适合在密集布线的桥架旁、仪表控制柜侧壁安装，不会占用过多的安装空间。盒体表面做了阳极氧化处理，在弱酸碱、高湿度的环境下可长期使用不会出现表层锈蚀脱落，无需额外做刷漆防腐处理，减少后期运维的工作量。结构建模过程中，对盒体的拔模角度做了1.5度的优化，适配压铸模具的开模需求，所有内角位置都做了R0.5的圆角过渡，避免压铸时出现应力开裂、充型不满的缺陷，同时也能避免安装时尖锐边角划伤施工人员。

　　螺纹接口的牙型严格遵循E型螺纹的标准参数，牙距、牙高公差控制在IT7级，与标准管路配件的适配率可达100%，不会出现螺纹错牙、旋接过松或过紧的问题。盒体的安装孔采用沉头设计，装配后螺丝头完全沉入孔内，不会突出盒盖表面，避免后续布线时刮伤线缆外层绝缘皮，也让整体外观更平整，适合在对外观整洁度有要求的明装布线场景使用。空腔内部的转角位置都做了圆弧过渡，线缆穿入时不会被尖锐边角割伤绝缘层，即使线缆在盒内存在小角度弯折，也能顺着圆弧面自然弯曲，不会出现线芯死折的问题。
