带18650电池架的ESP32 TTGO开发板结构

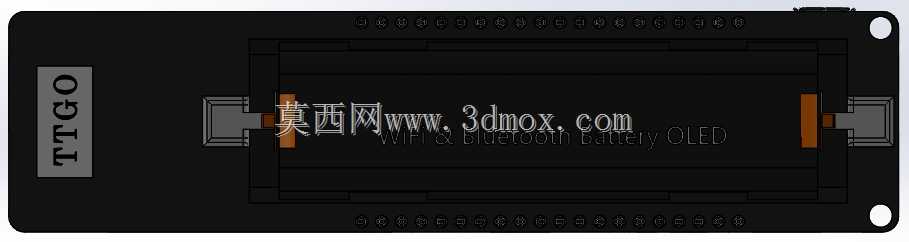

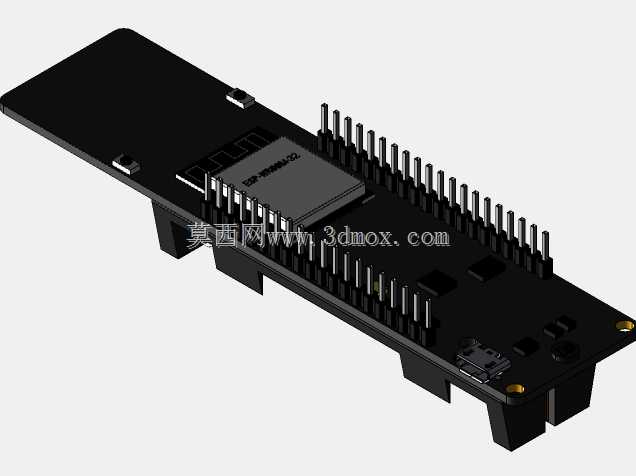

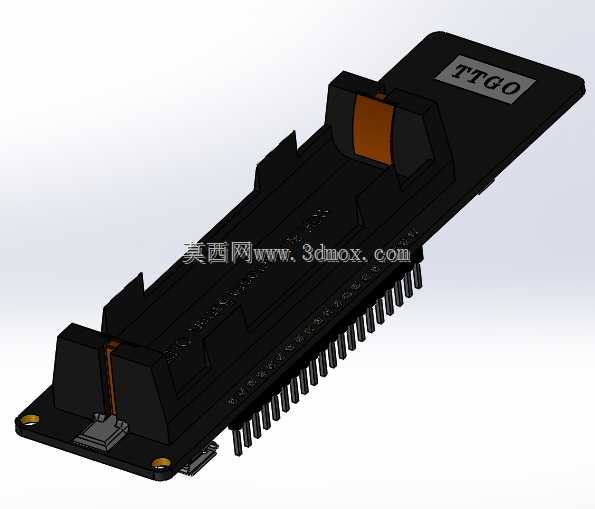

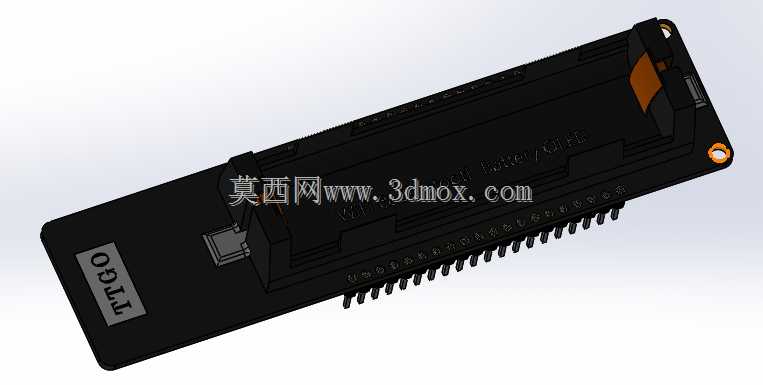

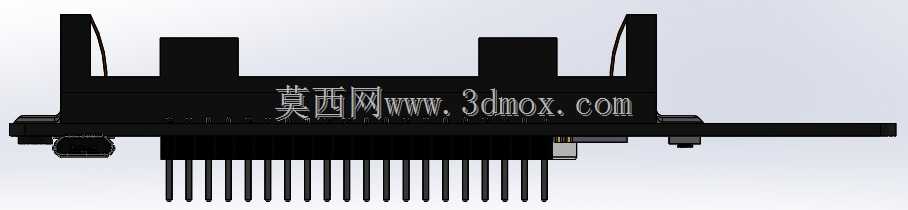

这款集成式开发板结构在物联网终端、便携式传感节点、小型可穿戴监测设备、户外离线数据采集装置场景中应用广泛，核心解决常规ESP32开发板供电零散、外接电池走线杂乱、结构固定无依托的实际工程痛点。结构主体采用长板型布局，板载排针沿长边单侧排布，预留标准2.54mm间距插装接口，可直接对接各类传感器扩展模块、信号转接板，无需额外飞线转接，排针伸出高度控制在合理范围，避免与电池架结构产生安装干涉。板载电池架采用对称卡扣式结构，适配单节18650规格锂离子电池，卡扣内侧预留弹性接触空间，既保证电池装入后不会在晃动、振动工况下松脱断电，又能方便用户更换电池，电池架的接触弹片位置精准对齐电池正负极点位，避免装反时出现短路风险，弹片伸出长度经过反复校核，保证电池装入后接触电阻处于合理区间，不会出现大电流供电时的压降问题。板体表面预留OLED显示屏安装位、WiFi与蓝牙天线的净空区域，天线区域周边不设置金属结构件，避免信号屏蔽影响无线传输稳定性，板端固定孔位设置在板体四角，孔径适配M2规格固定螺丝，可直接固定在各类设备外壳内部、小型工装台架上，安装边界清晰，不会与周边结构产生空间冲突。设计过程中优先考虑结构紧凑性，将电池架与开发板本体做一体化布局，相比外接电池盒的方案，整体占用空间缩减近40%，电池架与板体之间预留0.5mm的安全间隙，避免电池外壳与板上焊点直接接触造成短路风险，板体边缘做圆角处理，避免组装过程中划手或者刺破绝缘线材。在实际选型使用时，可直接根据该结构的安装尺寸预留设备内部空间，排针引脚定义完全匹配通用ESP32 WROOM-32模块标准，无需重新绘制封装库，电池架的卡扣力度经过验证，在常规工业现场振动等级下不会出现电池脱落情况，可满足户外便携设备长时间离线工作的供电固定需求，结构上还预留了USB下载接口的操作空间，用户在板上固定完成后依然可以直接插接数据线进行程序烧录，无需拆卸结构件。
