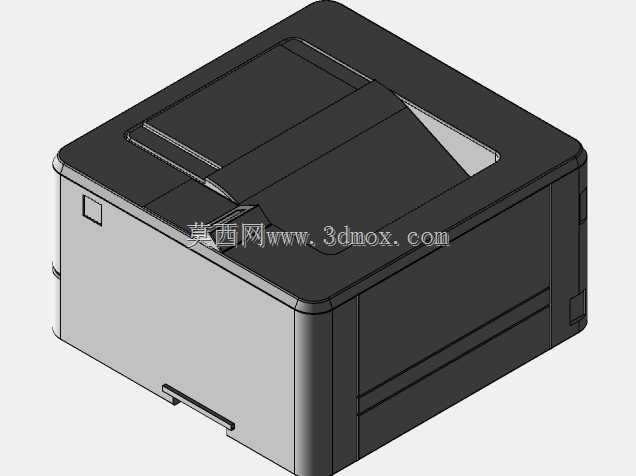

惠普LaserJet Pro M404N激光打印机结构建模

在日常办公场景的文印输出环节，桌面级黑白激光打印设备始终是中小规模办公群组、窗口服务网点的核心文印载体，本次还原的这款机型，针对高频次黑白文档输出需求做了定向结构优化，区别于家用级喷墨设备的低负载设计，其整体框架围绕连续作业的稳定性搭建。从实际落地的安装边界来看，该机型采用方正的立式机身布局，进纸单元下置于机身底部，出纸托盘集成在机身顶部前侧，操作面板布置在机身顶部右前方，无需额外预留侧面操作空间，仅需在机身后侧预留散热与线缆接驳的间隙即可完成工位部署，适配常规办公桌面的纵深尺寸，不会占用过多桌面置物空间。从功能特性层面拆解，该机型定位于高速黑白文印输出，核心走纸通道采用短路径直送设计，减少纸张弯折次数，降低厚纸、铜版纸等特殊介质的卡纸概率，硒鼓与粉仓采用一体式快拆结构，更换耗材时仅需打开前侧舱门即可完成操作，无需拆解机身侧盖，日常运维门槛极低。机身侧面的竖向格栅为散热风道的进出风口，对应内部定影组件、激光单元的发热区域，连续长时间打印时可通过自然对流带走热量，避免内部元器件过热触发保护停机。建模过程中，首先依据实物的装配层级拆分结构件：最外层的机身覆盖件做了曲面圆角过渡处理，避免尖锐边角在办公场景中剐蹭人员，前侧的下拉式进纸舱门与机身的配合间隙做了公差预留，保证开合过程无卡滞；顶部出纸区域的挡纸舌做了可翻折的活动结构建模，还原其承接输出纸张、防止纸张滑落的实际功能；机身正面的品牌标识、型号丝印位置均对应实物做了位置还原，操作面板的按键区域、显示屏凹槽也按照实际尺寸做了细节刻画。内部结构的建模逻辑围绕实际装配关系展开，走纸辊的安装位、硒鼓舱的定位卡槽、电源接口与数据接口的后侧开孔位置，均严格匹配实物的安装尺寸，可直接用于办公场景的设备布局仿真、文印工位的空间规划演示，也可作为办公设备结构设计的参考案例，帮助设计人员理解桌面级激光打印设备的结构排布逻辑，在做同类产品改型设计时，可参考其紧凑布局思路，在保证散热与走纸顺畅的前提下尽可能压缩机身占用空间。
