多天线车载多网聚合通信路由设备结构

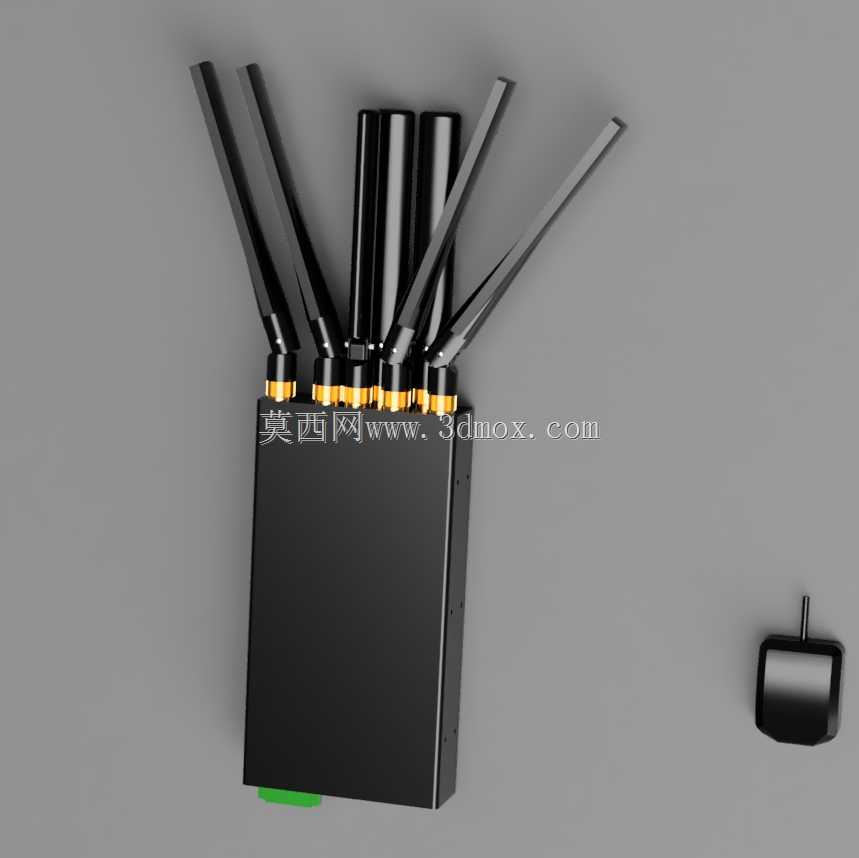

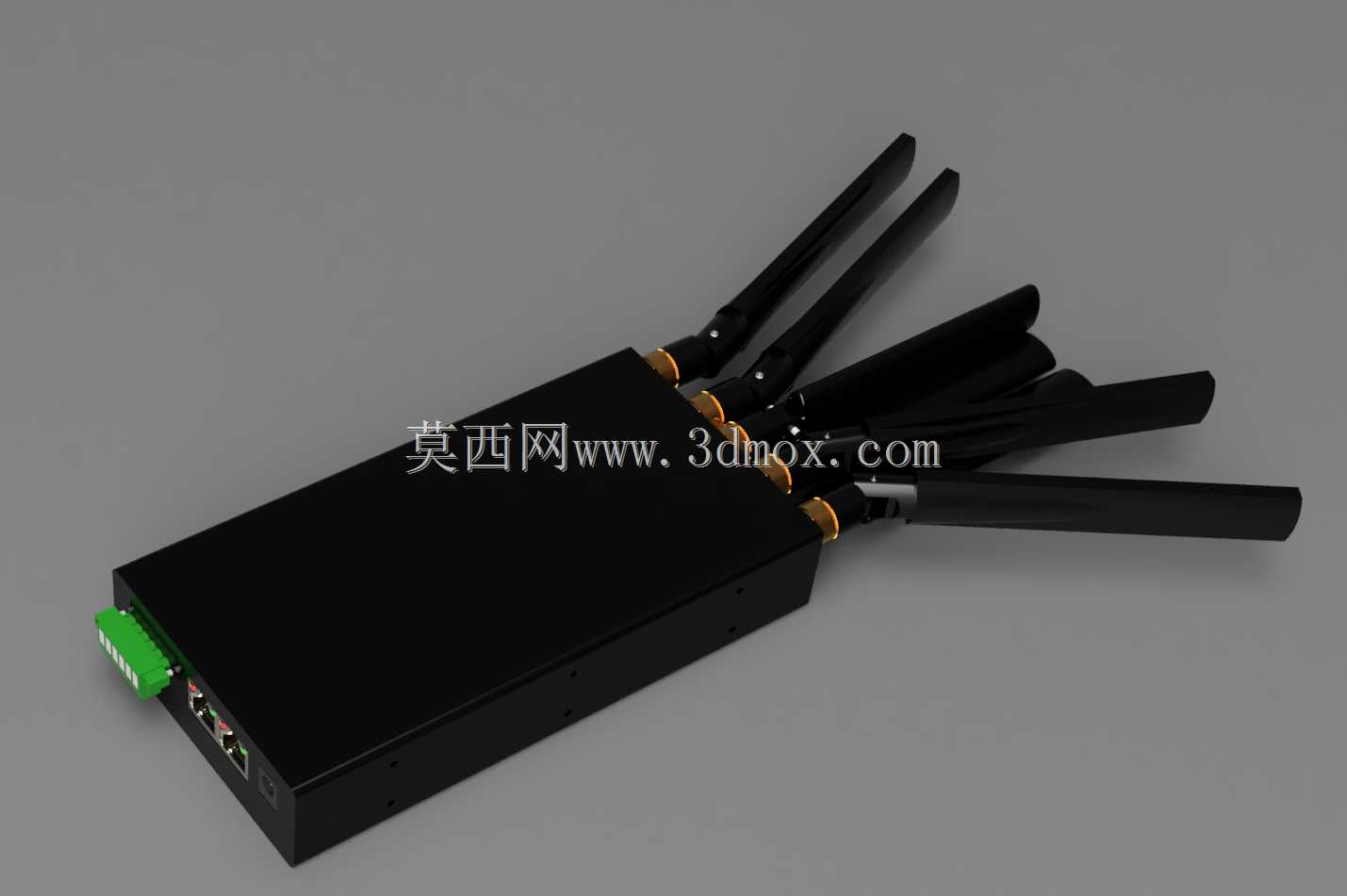

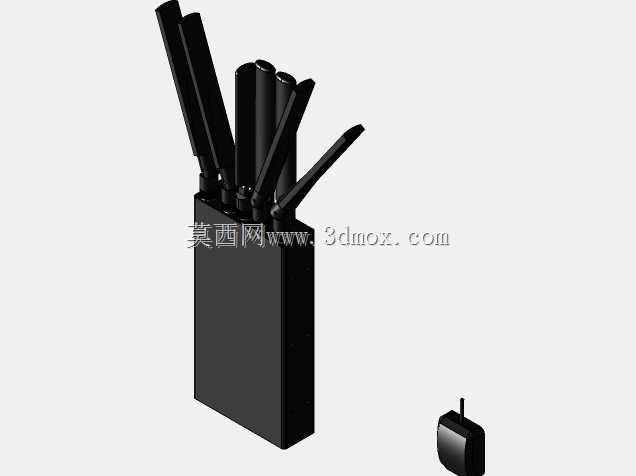

这款多天线通信设备的结构设计，核心围绕移动场景下的稳定网络接入需求展开，在户外作业、长途通勤、应急通信等场景中，能够同时接入多运营商蜂窝网络、WiFi信号与卫星定位链路，通过多链路聚合技术保障网络连接不中断，解决单网络信号覆盖盲区的通信痛点。从结构布局来看，设备主体采用方正金属壳体设计，外壳做了哑光硬质氧化处理，既能够屏蔽内部电路的电磁干扰，也可以在车载安装、户外挂载时抵御日常磕碰与环境温湿度变化带来的影响，壳体边角做了小圆弧过渡，避免安装维护时划伤操作人员。天线部分采用可弯折铰接结构，六根外置通信天线分布在壳体顶面一侧，每根天线都可以独立调整俯仰角度与旋转方向，安装时可以根据实际安装位置的遮挡情况调整天线朝向，最大化信号接收增益，配套的小型外置定位天线可以通过延长线布置在信号无遮挡的位置，进一步提升定位精度与信号稳定性。设备底部预留了标准DIN导轨安装卡扣与壁挂固定孔位，既可以卡在车载机柜的标准导轨上快速部署，也可以通过螺丝直接固定在墙面、设备舱内壁等位置，安装边界适配多数移动作业载具与临时通信点位的安装空间，壳体侧面预留了多路网口、电源接口与复位按键，接口位置做了内凹设计，避免插接线缆后突出壳体过多，影响周边设备布置。内部结构采用分层堆叠设计，主控板、射频模块、电源模块分别固定在不同的金属支架上，模块之间预留了足够的散热间隙，壳体侧面开有细密的通风格栅，依靠自然对流即可满足长时间满负荷工作的散热需求，不需要额外加装散热风扇，避免风扇转动带来的积尘与故障点。在建模过程中，所有铰接结构的转动角度都做了限位约束，天线的转动范围与实际产品完全一致，安装孔位、接口位置的尺寸公差控制在常规机械加工的允许范围内，能够直接用于安装适配验证、设备外壳改型设计以及配套安装支架的开发工作，对于做车载通信设备集成、应急通信系统搭建的结构工程师来说，可以直接参考该模型的布局思路，调整内部模块配置来适配不同的通信需求，不需要从零开始搭建壳体与安装结构的基础框架，有效缩短同类产品的开发周期。
