Winstar WEF01864Q型OLED显示模组结构

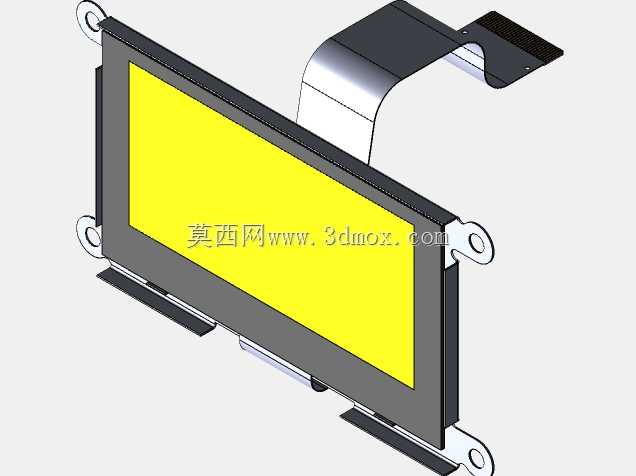

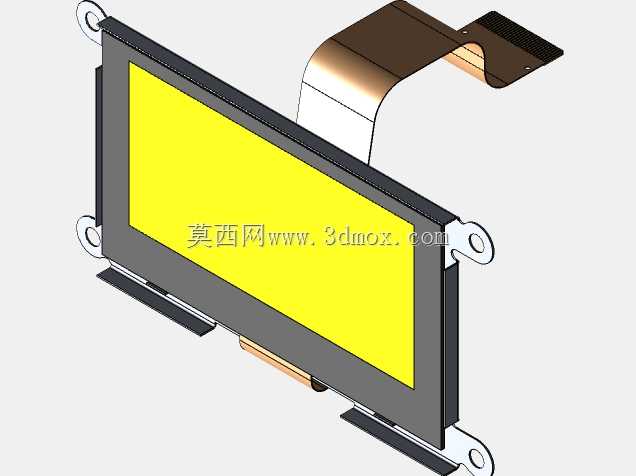

这款OLED显示模组的三维结构还原，完全贴合工业嵌入式设备的选型与结构适配需求，在手持检测终端、小型工业控制板卡、便携医疗检测设备、车载辅助显示单元这类对安装空间、显示响应速度有较高要求的场景中，这类小尺寸OLED模组的应用占比正在持续提升。不同于常规TFT液晶屏的背光结构，该模组采用自发光OLED面板，无需额外背光层，整体厚度控制更具优势，在狭窄安装腔体内的适配性更强，同时全黑场景下无背光漏光问题，在工业设备的暗光操作环境中，显示内容的辨识度更高。从结构设计层面看，模组四周预留的带孔安装耳是结构设计的核心适配点，四个安装孔的位置公差、孔位直径与面板本体的相对位置，都直接决定了设备面板开孔后的装配贴合度，建模过程中严格还原了安装耳的厚度、沉孔深度，避免实际装配时出现螺丝顶触面板、安装后模组晃动的问题。模组上方伸出的FPC柔性排线，建模时还原了排线的弯折半径、金手指端的宽度与厚度，结构设计时可以根据排线的伸出位置规划设备内部的走线空间，避免排线弯折过度导致的线路断裂，同时排线与面板连接的补强板结构也做了完整还原，能帮助结构工程师评估连接部位的应力集中风险。从安装边界来看，模组的有效显示区域、面板外框的黑边宽度都做了精准还原，设备面板的视窗开孔可以直接参考模型的外框尺寸做公差预留，避免开孔过大出现漏边、开孔过小遮挡显示内容的问题。模组底部的支撑凸台结构，建模时还原了凸台的高度与位置，装配时可以直接卡在设备内部的定位筋上，不需要额外打胶就能实现初步定位，提升装配效率。这类小尺寸OLED模组在低功耗场景下的优势明显，没有背光模组的功耗损耗，在电池供电的便携工业设备中，能有效延长设备的续航时间，同时OLED的响应速度远快于常规液晶屏，在显示动态参数、设备报警提示时，不会出现拖影问题，适合需要实时刷新参数的工业检测场景。建模过程中对面板表面的视窗区域、边框的磨砂质感、FPC排线的金属光泽都做了对应还原，能直接用于设备的装配干涉检查、外观效果评审，不需要二次调整结构比例，结构工程师拿到模型后可以直接导入装配体，完成面板部分的结构匹配，省去自行测绘建模的时间，也能避免自行测绘带来的尺寸偏差，减少后续打样验证的次数。
