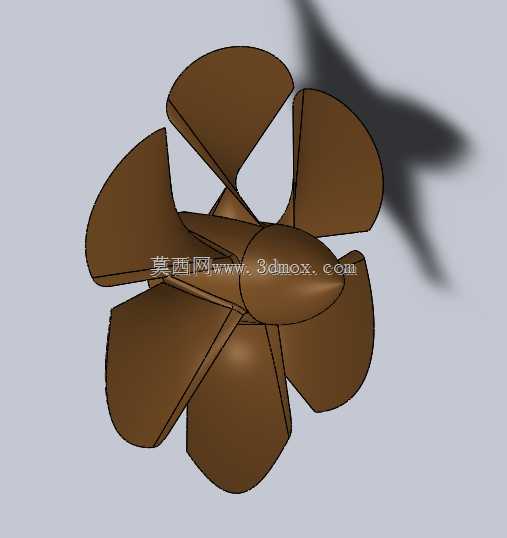

七叶曲面结构船舶推进螺旋桨

这款七叶螺旋桨的设计核心围绕低振动推进需求展开，区别于常规三叶、五叶桨的叶型布局，七片等距分布的曲面叶片能在同等转速下降低单叶载荷，减少叶梢涡流带来的脉动压力，适配对航行静谧性有要求的内河小型船舶、水下作业潜器的动力输出场景。从实际安装边界来看，桨毂采用锥面配合的定位结构，中心预留传动轴安装孔，孔壁设计有键槽卡位结构，可直接与输出轴端的平键配合传递扭矩，安装时需保证桨叶端面与船体尾部导流罩的间隙不小于叶径的2%，避免桨叶旋转时与船体结构发生剐蹭，同时减少伴流对桨叶入流角度的干扰。叶片的曲面构型经过流体特性优化，从叶根到叶梢的剖面弦长逐步收窄，翼型厚度随半径增大呈线性递减，既保证叶根位置与桨毂连接的结构强度，能承受大扭矩输出时的弯曲载荷，又能降低叶梢位置的转动惯量，减少动力输出端的负载波动。在实际工况应用中，这类多叶螺旋桨常搭配中小功率柴油动力或电力推进系统使用，相比少叶桨，它在低转速工况下就能输出足够的推进推力，适合船舶低速巡航、水下设备定深航行的作业需求，能有效减少空泡现象的产生，延长桨叶的使用寿命。建模过程中，叶片曲面采用多截面放样逻辑构建，每个截面的翼型攻角随安装半径做差异化调整，保证不同半径位置的叶元体都能处于最优入流攻角区间，提升整体推进效率；桨毂与叶片的连接位置做了大圆角过渡处理，避免应力集中，在承受交变扭矩载荷时不会出现根部断裂的问题。整体叶型的动平衡精度按G6.3等级设计，建模时每片叶片的质量、质心位置都做了对称匹配，减少高速旋转时的径向振动，降低传动轴系的磨损速率。
