弯脚色环圆柱电阻器三维结构设计

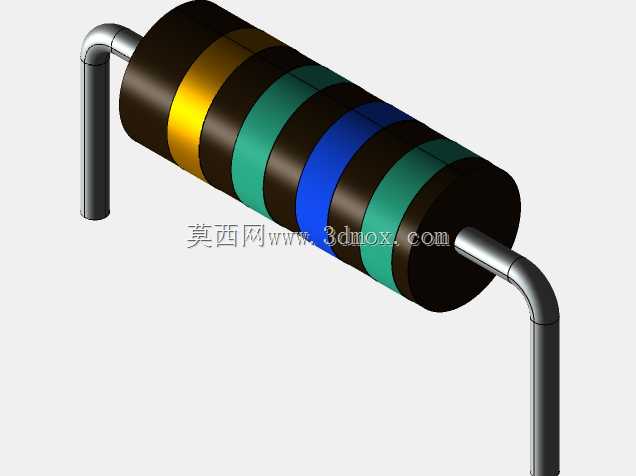

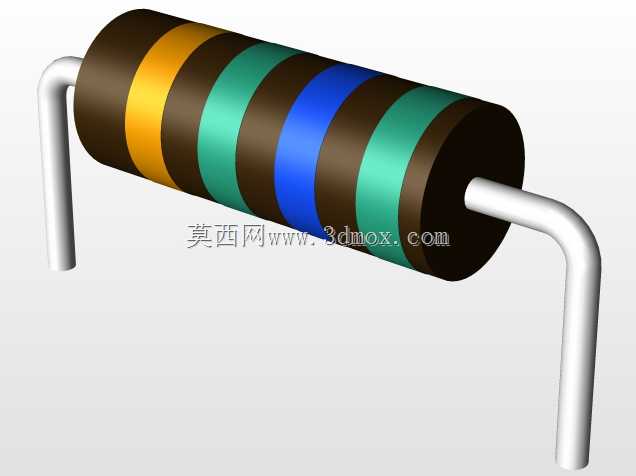

这款弯脚色环圆柱电阻的三维结构，完全贴合通孔插装类电子元器件的实际生产与装配需求，在消费类电子、工业控制板卡、小型电源模块的PCB装配场景中应用广泛，作为电路里最基础的被动限流、分压元件，其结构精度直接影响板卡装配的良率与长期运行可靠性。设计之初优先考虑了波峰焊工序的引脚成型要求，将两端引脚做了90度弯折处理，引脚间距严格控制在14mm，适配市面上绝大多数通用间距的PCB焊盘布局，无需额外调整引脚成型参数就能直接匹配自动化插装设备的送料轨道，减少生产环节的二次加工工序。本体部分采用直径3.5mm、长度9mm的圆柱结构，这个尺寸选型兼顾了额定功率下的散热空间与板卡布局的紧凑性，既不会因为本体过粗挤占相邻元件的安装位置，也能保证在常规1/4W到1/2W功率工况下，电阻本体的温升控制在基材耐受范围内，避免长期高温工作导致阻值漂移。本体表面的色环结构做了等间距环带建模，每道色环的宽度、间距都符合实际电阻的标识规范，能直观对应阻值、误差等级的标识逻辑，在做整机装配干涉检查时，也能准确还原色环标识区域的外轮廓，不会因为建模简化导致后续丝印、装配工序出现视觉遮挡问题。引脚部分的直径、弯折圆角都做了还原，弯折处的圆角半径符合引脚材料的弯折应力要求，避免实际生产中引脚弯折出现裂纹、断裂的问题，引脚伸出本体的长度也匹配波峰焊的吃锡深度要求，既能保证焊锡充分浸润焊盘，也不会因为引脚过长导致焊后剪脚工序额外增加工作量。在做板卡布局仿真时，这个模型的安装边界清晰，本体与PCB板面的预留高度、引脚伸出焊盘的长度都做了准确还原，能直接导入PCB装配仿真环境做干涉检查，提前规避元件与外壳、相邻 tall 元件的空间冲突，减少打样阶段的结构修改次数。不同于贴片电阻的平面贴装需求，这款弯脚圆柱电阻的结构设计充分考虑了手工焊接、自动化插装两种装配工艺的兼容性，引脚的平直度、弯折角度的公差预留都在建模时做了对应体现，能帮助结构设计人员在整机布局阶段就准确评估元件的占用空间，不需要反复核对元件规格书的尺寸参数，提升板卡结构设计的效率。
