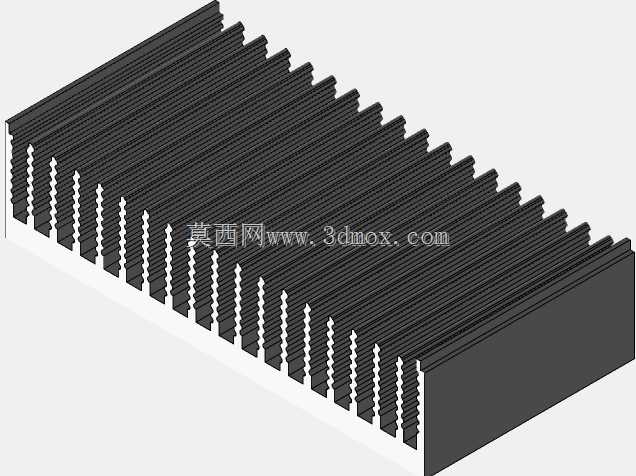

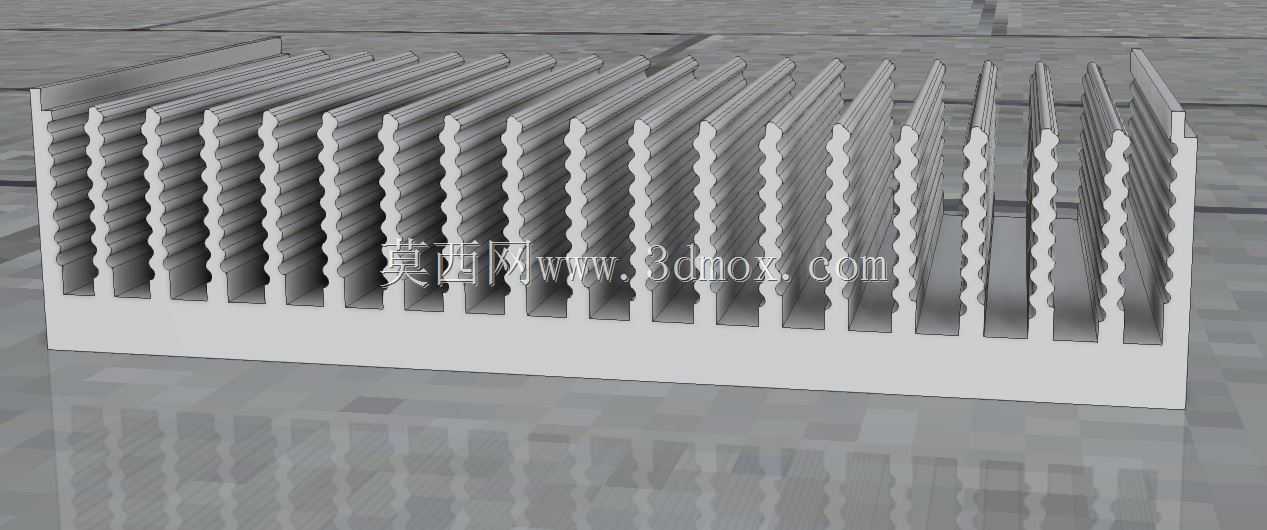

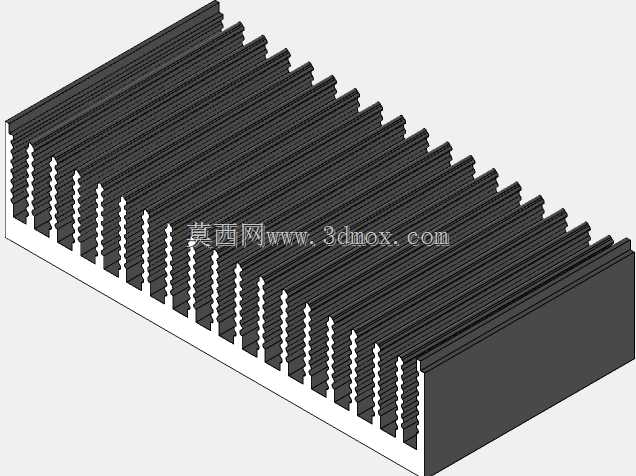

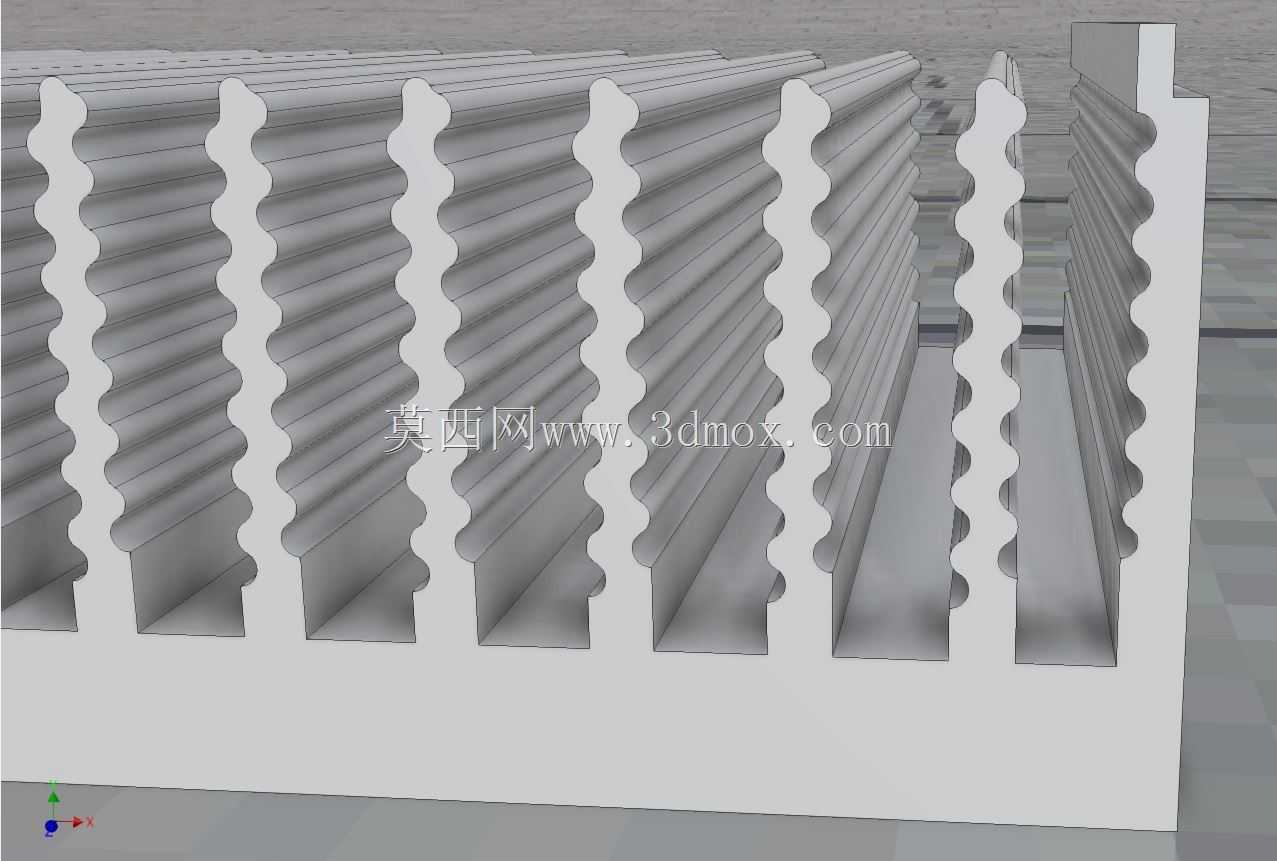

波浪齿形LIGRA散热器挡片结构设计

这款带波浪齿形的散热挡片，主要适配高功率密度电子设备、工控功率模块、小型电源转换装置的被动散热场景，在自然对流散热工况下，相比等间距直齿散热结构，能在相同安装空间内提升有效散热面积约12%，同时波浪形的齿侧结构可以打乱齿间空气层流边界层，降低空气流通阻力，提升自然对流下的换热效率。从结构设计逻辑来看，挡片采用一体化挤压成型的铝质基材设计，底座为平整实心结构，厚度预留足够的平面加工余量，安装时可通过导热硅脂或导热垫片与发热源表面紧密贴合，保证热量从发热端到散热齿的传导效率，底座边缘预留标准安装孔位，可适配常见的PCB板、功率模块安装孔距，无需额外定制转接支架。齿部的波浪形轮廓并非随意设计，每一处波峰波谷的曲率都经过流场校核，既保证齿片本身的结构刚度，避免运输、安装过程中出现齿片倒伏变形，又能让空气在齿间流动时形成微小的湍流，减少齿面的热阻堆积，齿片间距经过优化，在常规粉尘浓度的使用环境下，不会出现积灰堵塞风道的问题，长期使用无需频繁清理维护。安装边界方面，该挡片的整体外形适配标准1U、2U工控机箱的内部安装空间，底座平面的平面度控制在0.05mm以内，可保证与发热器件的贴合间隙小于0.1mm，避免因贴合不良导致的热阻飙升，齿片高度经过严格控制，不会超出机箱内部的安全间隙，避免与机箱盖板、内部走线产生干涉。在实际选型应用中，该结构可适配持续发热功率15-25W的发热器件，环境温度40℃工况下，可将发热器件的表面温升控制在35K以内，满足多数工业级电子设备的散热要求，同时一体化的结构没有额外的拼接焊点，不存在接触热阻问题，长期高低温循环工况下也不会出现结构松动、散热性能衰减的问题。齿端做了微小的倒角处理，安装操作时不会划伤操作人员的手部，也不会刮伤内部的线缆绝缘层，适配生产线批量装配的操作要求。
