PS2接口方形连接器结构设计方案

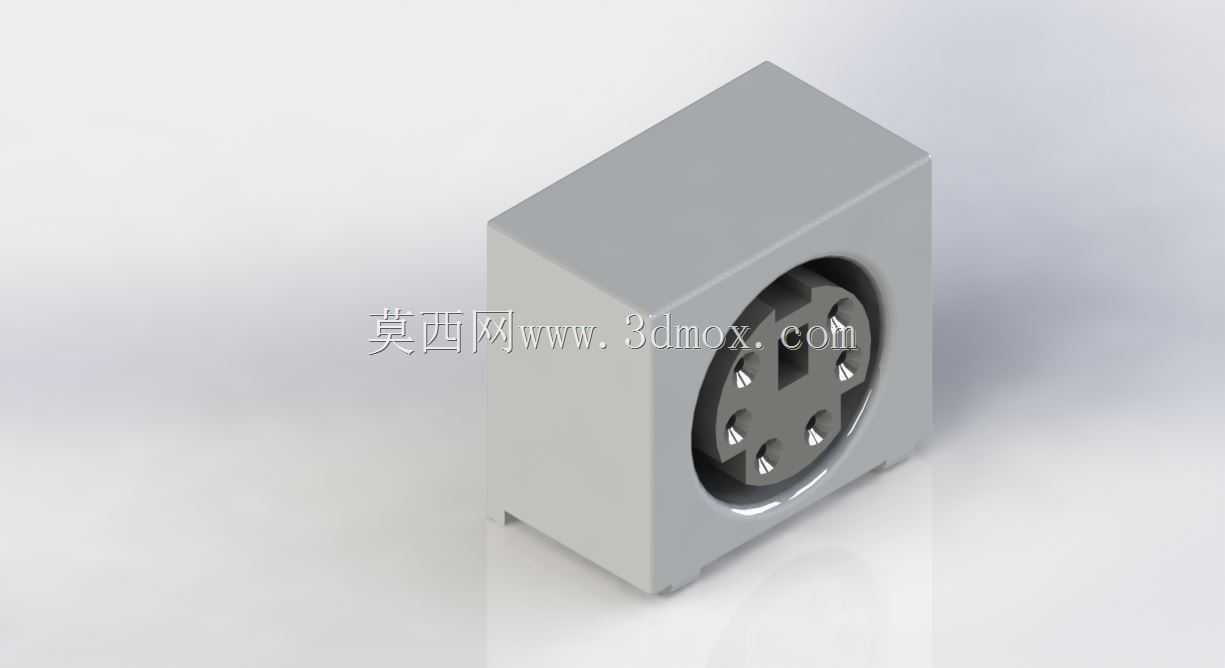

这款PS2接口连接器主要应用在老式台式计算机主板、工业工控机外设接口、早期数控设备人机交互输入端口场景中，承担键盘、鼠标等PS2协议外设与主控设备之间的信号传输、物理连接固定作用，相比后期普及的USB接口，这类连接器在部分抗干扰要求较高的老旧工业控制场景中仍有存量使用需求，不会出现USB接口常见的协议识别延迟、插拔后驱动重载问题。从结构设计思路来看，整体采用方形塑壳作为主体承载结构，壳体外侧预留的卡扣凸台是为了适配机箱面板、设备外壳上的标准方形开孔，安装时可以直接卡入对应尺寸的安装位，不需要额外设计复杂的固定压片，能大幅降低装配环节的工时消耗。接口端采用圆形内凹式插孔布局，六个金属接触弹片沿圆周均匀分布，内凹的腔体结构可以在插拔过程中引导插头自动对中，避免插针错位弯折，同时腔体边缘的环形凸台能和插头外圈的橡胶密封圈配合，在普通工业环境下阻挡少量浮尘进入接触区域，降低接触不良的故障概率。设计过程中需要严格控制插孔的同轴度公差，弹片的接触压力控制在合理区间，既要保证插拔时的手感顺畅，不会出现卡滞、插拔力过大的问题，也要保证接触电阻稳定在标准范围内，避免信号传输过程中出现丢包、断连的情况。方形壳体的外形尺寸完全遵循PS2接口的通用安装规范，长宽尺寸适配标准机箱面板的开孔规格，壳体深度刚好匹配面板到内部电路板的安装距离，后端预留的焊针位置可以直接和PCB板上的对应焊盘对齐，波峰焊过程中不会出现偏移、虚焊的问题。壳体侧面的微小定位缺口是防呆设计，安装时只有缺口对准面板上的对应凸筋才能完全卡入，能避免装配人员装反接口导致插头无法插入的问题。插孔内部的弹片采用弹性铜材冲压成型，表面做镀镍处理，既保证足够的导电性能，也能提升耐磨性能，满足上千次插拔的使用寿命要求。整个连接器的结构没有多余的复杂零件，塑壳采用一体注塑成型，生产环节的模具结构简单，量产时的良率容易控制，装配时只需要将冲压好的接触弹片压入塑壳对应的卡槽内即可完成组装，不需要额外的紧固件，整体生产成本可控，同时能满足常规电子设备、工控设备的接口使用强度要求。在实际选型应用中，这类连接器可以直接替换同规格的存量损坏接口，不需要修改原有设备的安装开孔尺寸和PCB布线，维修替换的适配性很强。
