防水型不锈钢以太网连接组件结构设计

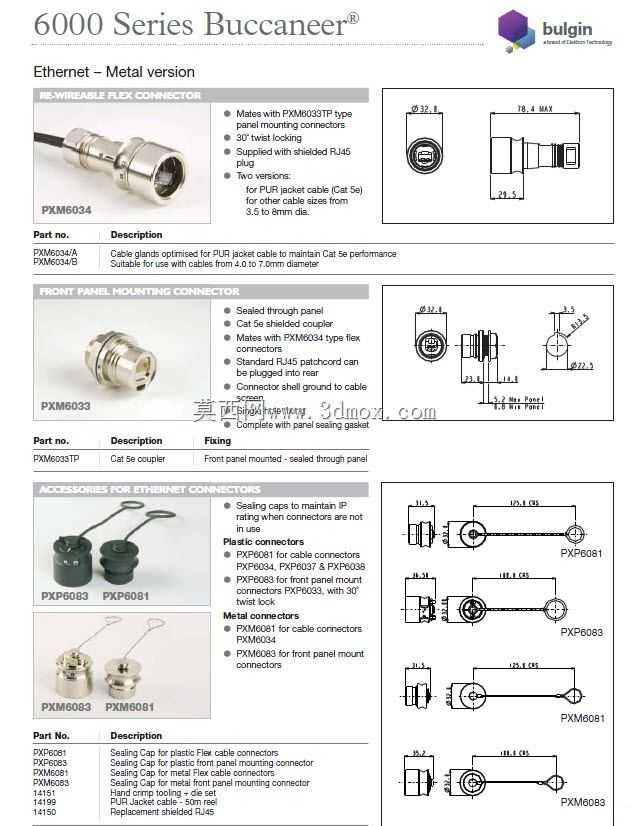

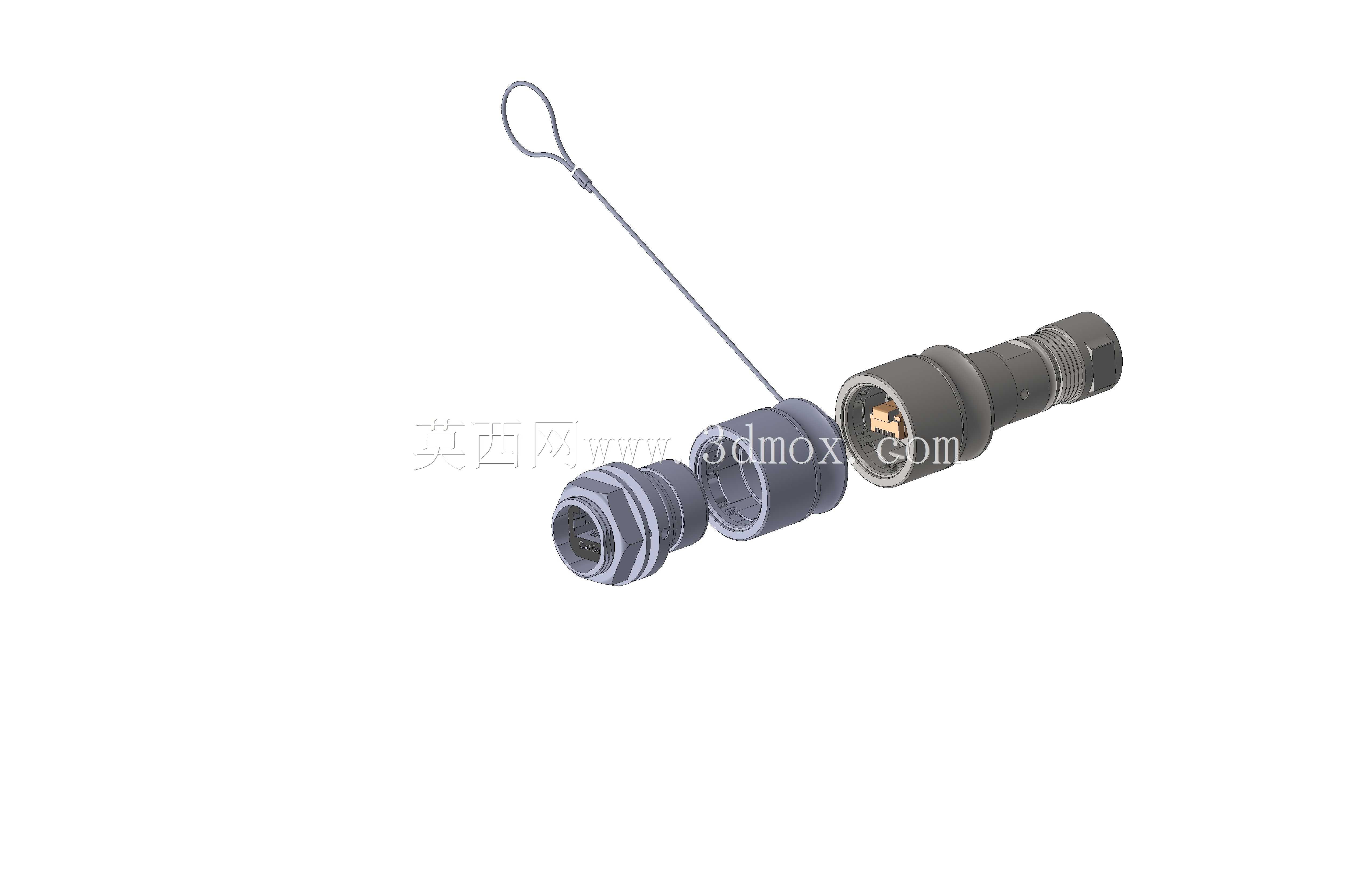

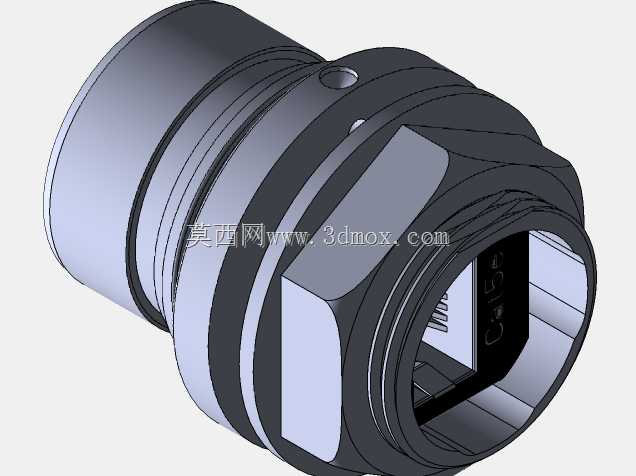

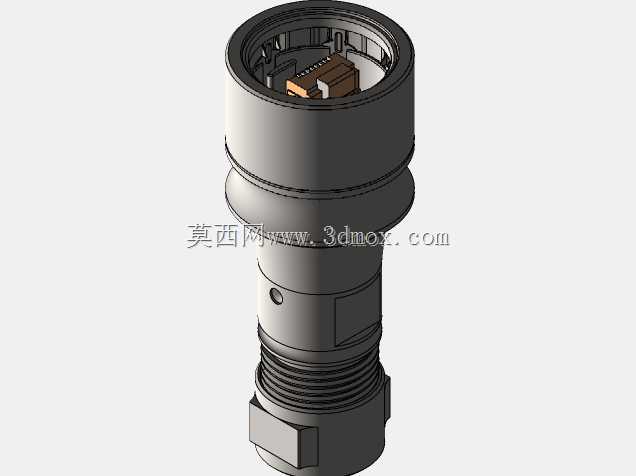

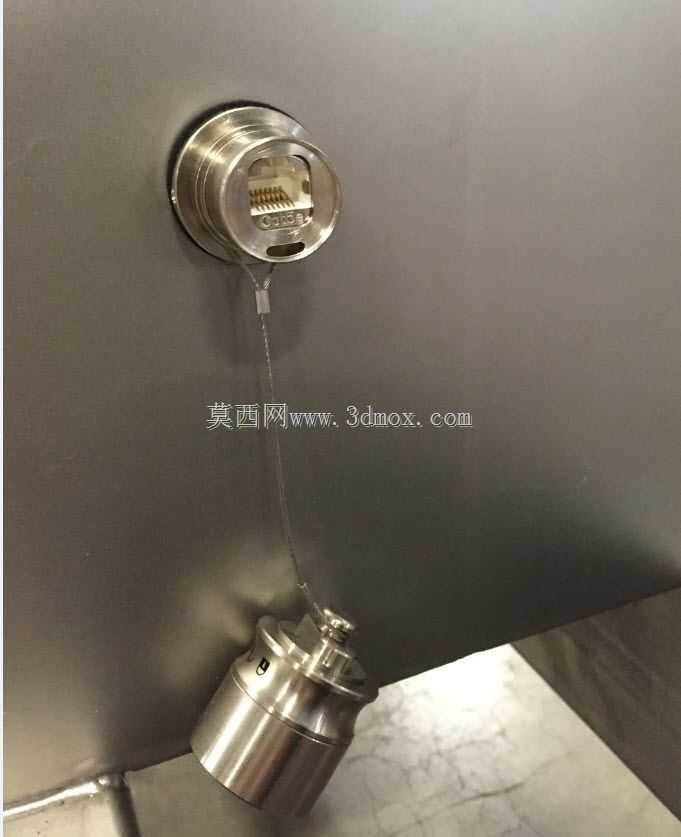

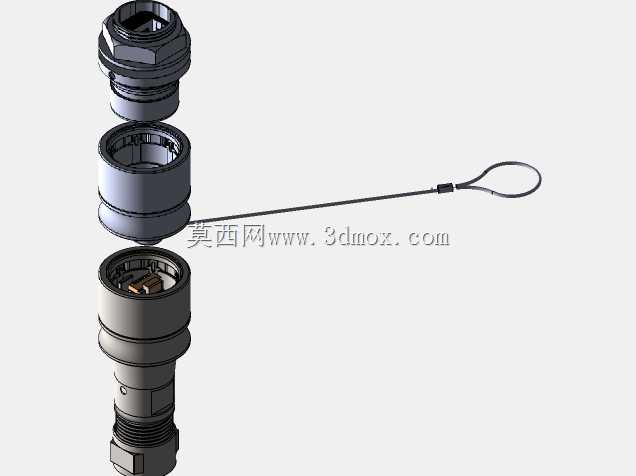

这款不锈钢材质的以太网连接组件，主要面向户外工业通讯、海洋探测设备、露天工控站点这类对防护等级有严苛要求的布线场景，在港口岸桥设备的通讯链路、野外气象监测站的数据传输节点、水下作业机器人的信号接驳部位都能适配，解决普通RJ45接头在高湿、高盐雾、频繁淋水甚至短时间浸水场景下接触不良、锈蚀失效的问题。从结构设计来看，整套组件采用插头对接锁紧结构，公头母头对接后通过旋合卡扣实现轴向锁止，避免设备运行过程中受振动拉扯出现接头松脱，配套的防丢挂绳一端固定在插头尾部，另一端可绑定在设备壳体的固定孔位上，日常维护拔下插头时不会出现零件掉落遗失的情况，尤其适合高空、水下这类操作空间受限、零件掉落难以拾取的作业场景。外壳整体采用不锈钢材质切削加工，表面做钝化处理，抗盐雾腐蚀能力远优于常规锌合金镀镍接头，在沿海高盐雾环境下长期使用也不会出现表层锈蚀剥落的问题。接头内部的插芯遵循标准以太网引脚定义，兼容常规百兆、千兆以太网的传输线序，不需要额外做引脚转接，布线时可直接匹配标准网线压接。密封结构上，插头尾部设计有橡胶密封格兰头，穿入网线后旋紧尾部压帽即可挤压橡胶圈抱紧网线外皮，实现进线部位的径向密封；对接端面设计有嵌入式O型密封圈，公母头旋合到位后密封圈被压紧填充对接缝隙，可达到IP67级别的防护能力，短时间浸入水中也不会出现水汽渗入内部接触件的情况。从安装边界来看，整套接头对接完成后整体轴向长度控制在合理范围，尾部出线方向可根据布线需求做小角度调整，不会占用过多设备内部的布线空间，面板安装款可直接在设备壳体上开对应尺寸的安装孔，通过尾部锁紧螺母固定在面板上，不需要额外设计转接安装支架。建模过程中对内部密封槽的尺寸公差、锁紧卡扣的配合间隙做了精准还原，插合面的倒角做了导向设计，现场对接时不需要刻意对准角度，凭借导向倒角即可顺利滑入锁紧位置，降低现场施工的对位难度。尾部的应力消除结构可缓冲网线受拉扯时的作用力，避免网线芯线与插芯的焊接部位直接受拉力出现脱焊断裂，延长接头在频繁移动、拉扯布线场景下的使用寿命。
