灰狗革命性桁架式作业机器人结构

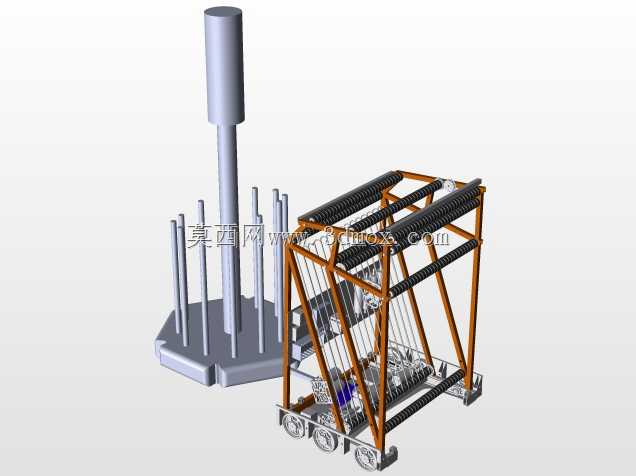

这套桁架式作业机器人的结构设计，核心面向离散制造场景里的多工位物料转运、轻量加工辅助作业需求，区别于固定工位的关节机器人，它采用轮式移动底座搭配桁架作业框架的组合形式，可在车间平整硬化地面沿预设路径移动，适配多工位间的流动作业需求，不用在每个工位单独配置执行设备，能降低中小批量生产场景的设备投入成本。从结构布局来看，移动底座采用带导向轮的轮组设计，轮组安装位置预留了减震衬垫的安装空间，可抵消地面轻微不平整带来的框架晃动，底座框架采用矩形钢管焊接成型，内部预留了驱动电机、传动组件、控制模块的安装腔，布线槽沿框架内侧布置，避免作业过程中线缆被剐蹭。上部的桁架主体采用三角形截面的衍架结构，相比同截面的实心钢梁，在保证结构刚性的前提下能降低整体自重，桁架上布置的多组平行辊轴是物料承载输送的核心部件，辊轴两端采用带座轴承固定，传动端通过同步带连接驱动单元，可实现承载物料的横向输送，桁架侧面的张紧轮组件可调节同步带张紧力，避免长期运行后出现传动打滑的问题。配套的立式多杆立柱组件，是作业过程中的定位基准部件，中心主立柱为空心圆柱结构，内部可穿装定位销或者检测线缆，周围环绕的多根不同高度的副立柱，可对应不同作业高度的定位需求，立柱底座采用六边形法兰结构，通过螺栓可快速固定在地面预埋的安装板上，安装时需保证立柱顶面的水平度误差不超过0.1mm每米，避免后续作业出现定位偏差。设计过程中重点考虑了作业边界的适配性，桁架的横向作业行程覆盖常规小型工件的加工工位间距，垂直方向预留了足够的避让空间，可适配高度在1.2米以内的工位工装，移动底座的转弯半径控制在1.5米以内，可在车间常规2米宽的通道内顺利转向。整套结构的连接节点多采用螺栓连接而非满焊，方便后期根据实际作业需求调整桁架高度、辊轴间距，也便于易损部件的快速更换，传动部位全部预留了润滑脂加注口，日常维护时不用拆解主体结构即可完成保养作业。
