高密度板对板电子连接器结构设计

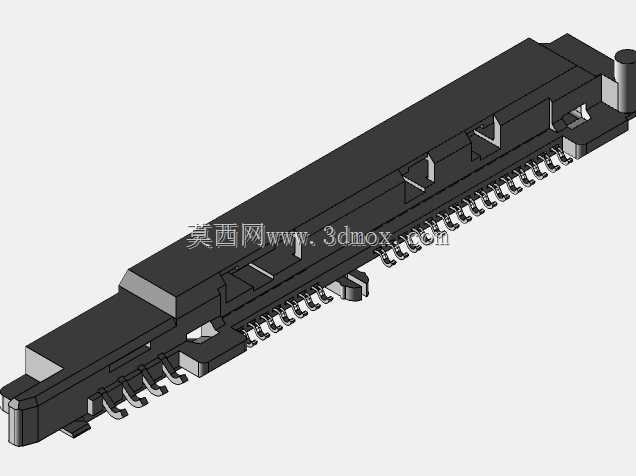

这类高密度板对板连接器，主要应用在工控主板、伺服驱动板卡、通讯设备内部的PCB板间垂直或平行连接场景，承担多通道低压信号、小功率供电的传输功能，在紧凑化的设备内部空间里，替代传统飞线焊接的连接方式，既提升装配效率，也能避免手工焊接带来的虚焊、线序错接问题，在批量生产的电子设备装配线上，这类接插件的可靠性直接决定整板的长期运行稳定性。从结构设计来看，该连接器采用单侧带定位柱的塑壳基座，基座内部排布多组冲压成型的弹性接触端子，端子接触端采用弧形弹臂结构，装配对接时能提供稳定的正向接触压力，即使设备存在小幅振动工况，也能保证接触电阻处于稳定区间，避免信号瞬断问题。塑壳侧边设置的防呆凸台，能在装配时快速识别对接方向，杜绝反向插装导致的端子弯折、塑壳开裂问题，基座两端的焊接固定脚，在SMT回流焊过程中能先于端子与PCB焊盘熔接，固定整个连接器的位置，避免过炉时连接器偏移导致的端子虚焊。设计过程中需要重点控制端子的弹臂变形量，既要保证对接时的插入力处于人工可操作的合理区间，也要控制长期使用后的接触应力松弛，保证上千次插拔循环后接触性能不出现明显衰减。安装边界上，该连接器属于卧式贴装结构，整体高度较低，适配板间间距较小的紧凑安装场景，对接端的导向斜面能在对接偏移量0.5mm范围内自动导正，降低产线装配的对位难度，塑壳本体采用耐高温工程塑料材质，能承受SMT回流焊的峰值温度，不会出现壳体变形、端子移位问题。端子的焊脚长度经过精准计算，伸出塑壳底部的高度刚好匹配常规锡膏印刷厚度，过炉后焊锡能均匀包裹焊脚，形成可靠的焊点，同时不会出现锡膏爬升至端子接触区的问题。在结构细节上，塑壳内部的端子隔槽能将相邻端子完全分隔，避免相邻信号之间出现串扰，适配高速信号传输的使用需求，基座尾部的挡块结构能在端子插入塑壳后形成限位，避免对接过程中端子被顶出塑壳导致的连接失效。
