SC70-6六脚贴片SMD芯片封装结构

做消费类电子、工业控制板卡的PCB Layout和结构堆叠时，SC70封装的小信号器件是绕不开的选型，这款六脚SC70封装的三维结构，刚好能解决很多工程师在板级空间校核时的痛点。很多刚接触板级结构设计的工程师，容易只看 datasheet 上的平面尺寸标注，忽略塑封本体的拔模斜度、引脚成型后的实际空间占位，等到SMT贴片做干涉检查时才发现，周边布置的0402阻容、屏蔽罩卡扣和芯片本体或者引脚产生空间冲突，轻则调整器件位置重新走板，重则耽误项目打样周期。

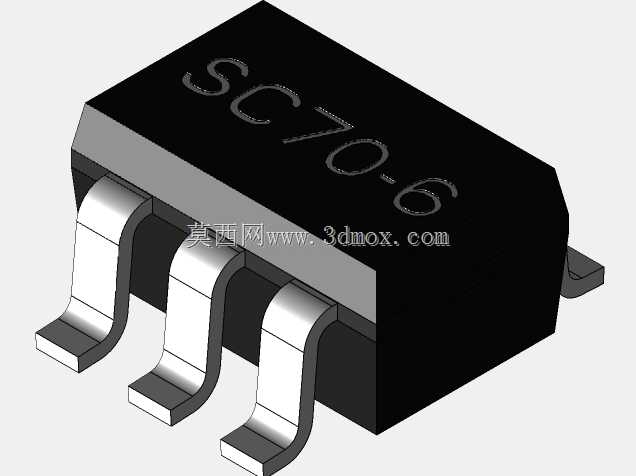

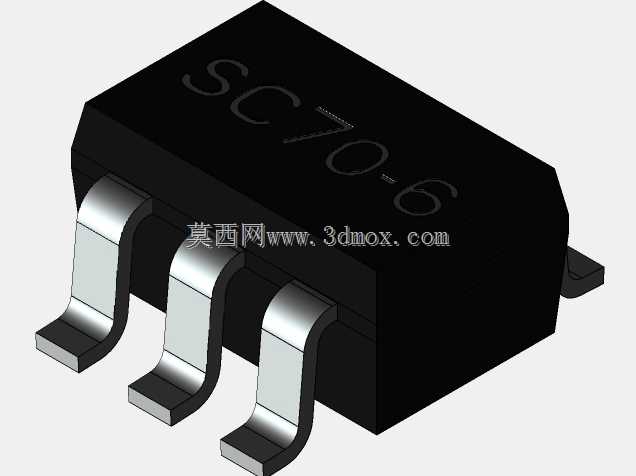

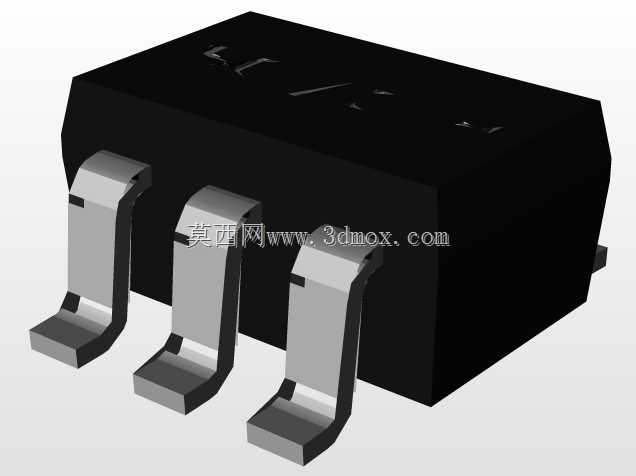

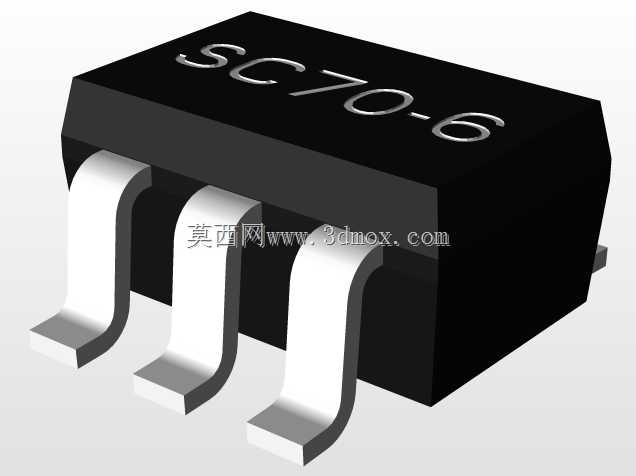

这款封装的设计完全贴合实际量产的成型工艺，塑封本体采用行业通用的黑色环氧塑封料造型，本体顶面印有清晰的丝印标识位，方便SMT生产时做视觉对位和方向识别，避免反向贴装导致的器件功能失效。引脚采用六脚对称排布设计，单侧引出三根鸥翼型成型引脚，引脚的弯折弧度、末端焊盘的平面度都按照实际SMT焊接的工艺要求做了还原，引脚间距0.65mm，刚好适配常规的钢网开孔工艺，不需要做特殊的钢网厚度调整就能保证焊锡的浸润效果，减少虚焊、连锡的不良概率。

从安装边界来看，这款封装本体长度2.15mm，宽度1.35mm，本体高度1.1mm，在做板级堆叠时，需要注意芯片上方的预留空间不能小于这个高度值，尤其是在做近场通信模块、便携穿戴设备的紧凑结构设计时，上方如果布置金属屏蔽罩或者结构壳体，要预留至少0.15mm的安全间隙，避免组装时压损塑封本体导致内部晶圆受损。另外引脚向外延伸的焊盘区域，在PCB封装绘制时要按照引脚实际成型的外扩尺寸预留焊盘长度，不能只按照本体边缘的引脚位置做焊盘，否则回流焊时引脚末端没有足够的焊锡附着，会降低焊接的机械强度，在产品做跌落、振动测试时容易出现引脚脱焊的问题。

在实际应用场景里，这种小尺寸六脚SC70封装通常用来承载小信号MOS管、双通道ESD保护器件、单通道逻辑门芯片、低功耗LDO稳压器这类器件，广泛用在TWS耳机、智能手环、便携医疗设备、工业传感器信号调理板这类对空间要求极高的产品里。做这类产品的结构设计时，除了校核芯片本身的占位，还要注意芯片周边的走线空间，因为引脚间距只有0.65mm，周边的走线不能太靠近引脚焊盘，避免波峰焊或者回流焊时焊锡溢流导致的引脚短路。另外在做整机的热设计时，虽然这类小信号器件的功耗普遍不高，但如果是布置在密闭的塑料壳体内，也要考虑塑封本体的散热路径，尽量不要在芯片正下方布置大面积的铜皮隔绝散热，避免器件长时间工作时温度累积超过塑封料的耐温上限，加速器件老化。

很多工程师在自建封装库时，容易忽略引脚的成型高度差，实际上鸥翼型引脚在贴装到PCB上之后，引脚底部和PCB表面是有微小间隙的，这个间隙是焊锡填充的关键空间，三维模型里还原了这个间隙尺寸，能帮助工程师在做DFM分析时，准确评估焊锡量是否足够，避免出现少锡、虚焊的工艺问题。另外塑封本体的边角做了微小的圆弧过渡，这也是实际量产工艺的体现，环氧塑封料在注塑成型时，尖锐的边角容易出现填充不满、应力集中的问题，微小的圆弧过渡既能提升注塑良率，也能减少生产过程中塑封本体掉屑的问题，避免碎屑掉落在PCB上导致的电路短路风险。
