杠杆式U型双通路截止阀门三维设计

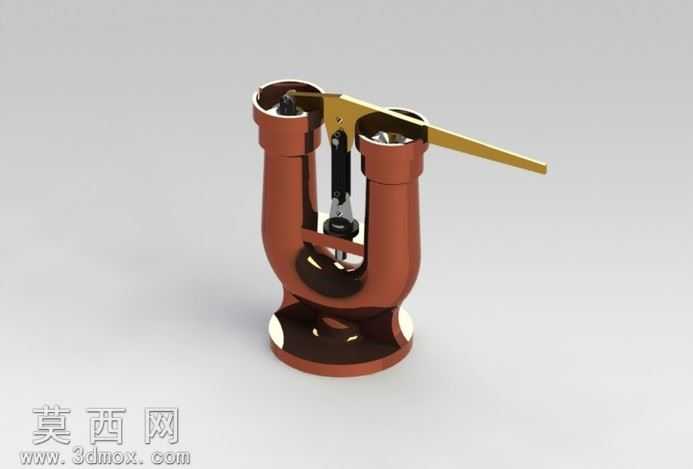

本作品为杠杆式U型双通路截止阀门的三维建模设计成果，采用SolidWorks2011完成全参数化建模与渲染输出。建模阶段遵循工业阀门的实际设计逻辑，首先搭建整体装配骨架，以U型阀体作为核心基准部件，先绘制阀体的二维截面草图，通过旋转、拉伸切除等特征命令生成阀体的主体流道结构，阀体底部为圆形法兰连接端，顶部对称设置两个阀杆安装腔，流道内壁做平滑过渡处理以降低流体输送过程中的阻力损失，阀体外部的加强筋结构按照承压需求做等厚度设计，保证阀体在额定工况下的结构强度。其次完成杠杆操纵机构的建模，长杠杆采用钣金与实体结合的建模方式，杠杆与阀杆的铰接位置设置销轴配合特征，阀杆部件包含密封压盖、启闭阀芯、复位弹性件等子零件，每个子零件均按照实际装配公差设置配合间隙，阀芯密封面做锥面贴合设计，保证阀门闭合状态下的密封性能。材质与渲染阶段，为阀体部分赋予棕红色铸铁材质，调整材质的粗糙度与反光参数还原铸造阀体的哑光金属质感，杠杆部件赋予黄铜材质，突出操纵部件的视觉区分度，销轴、阀杆等运动部件赋予抛光钢材材质，弹性件赋予黑色橡胶与弹簧钢组合材质，通过场景布光突出阀门的结构层次，清晰展示各部件的装配关系与外观细节。设计思路上，该阀门采用单杠杆同步控制双通路的结构形式，相比普通单通路截止阀，可同时控制两条并联管路的通断，操纵端的长力臂设计可降低启闭操作的力矩需求，适合低压流体输送管路的通断控制场景，建模过程中所有零件均保留完整参数化特征，可根据实际工况参数调整通径、壁厚、杠杆长度等关键尺寸，快速生成适配不同管路规格的阀门模型，装配体添加了符合实际运动逻辑的配合约束，可直接用于运动仿真演示，验证杠杆启闭过程中阀芯的行程与密封面贴合状态，排查结构干涉问题。
