蜗轮驱动DN500法兰式蝶阀三维设计

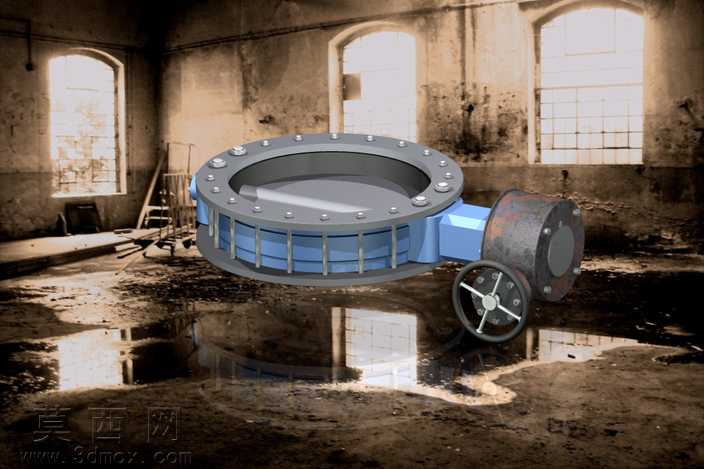

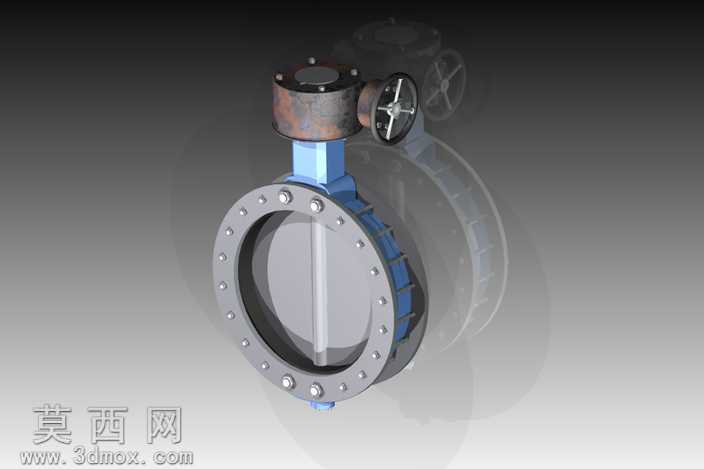

本作品为公称通径DN500的蜗轮驱动法兰式蝶阀三维建模成果，建模过程严格遵循工业蝶阀的实际设计规范与尺寸比例，完整还原了该类阀门的全部核心结构。整体模型采用自底向上的建模思路，首先完成单个标准件的参数化建模：包含法兰端面上的均布紧固螺栓、阀体加强筋结构、阀板密封副、阀杆传动组件、蜗轮减速箱以及手轮操作部件，所有零件的装配约束完全匹配实际装配逻辑，可清晰呈现阀门的动作传动路径。材质渲染阶段针对不同部件的实际工业用材进行了区分设置：阀体主体采用铸钢材质，调整了金属粗糙度与漫反射参数，还原铸钢件表面的亚光金属质感；法兰密封面设置了精加工金属的高光属性，螺栓等标准紧固件采用镀锌钢材的亮面金属质感；蜗轮箱部分做了铸铁材质的做旧效果处理，手轮部分采用铸铁加漆面的复合材质表现，密封胶圈部分设置了橡胶材质的低反光、高漫反射属性，整体渲染场景采用废弃工业厂房的写实环境，通过地面水迹的反射效果突出金属部件的质感，光影采用侧方自然光模拟，强化了模型的结构立体感与工业氛围感。结构设计上完整呈现了法兰式蝶阀的连接特性，两端法兰的螺栓孔分布符合对应通径的法兰标准，阀体中部的多层密封结构清晰可见，蜗轮传动机构的手轮、蜗杆、蜗轮的传动配合关系明确，可直观展示该类阀门通过手轮输入扭矩，经蜗轮减速后带动阀杆旋转，从而驱动阀板转动实现管路通断与流量调节的工作原理。建模过程中对阀板与阀体密封面的配合间隙做了精准控制，既保证了结构展示的准确性，也清晰呈现了软密封蝶阀的密封结构特点，所有部件的倒角、圆角等工艺细节均做了还原，避免模型出现尖锐的非工艺棱角，让整体模型更贴近工业产品的真实生产形态。
