双电磁控制换向液压阀三维结构设计

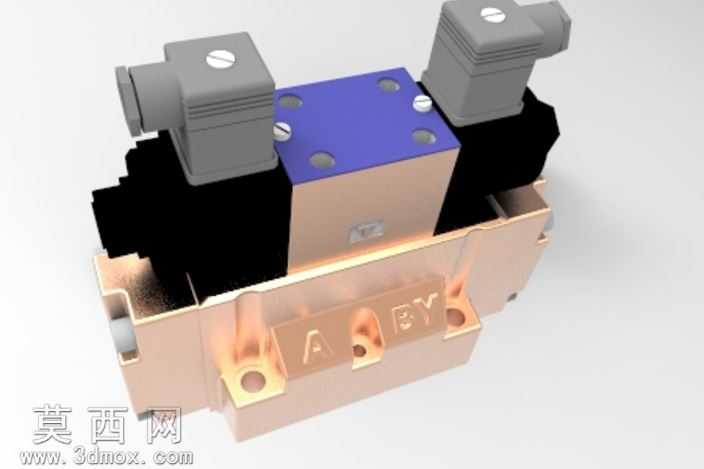

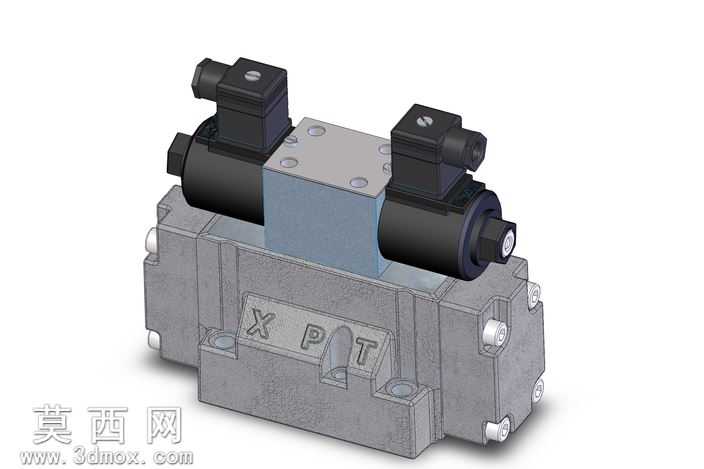

本作品为双电磁控制式液压换向阀的三维建模成果，建模过程中严格遵循液压元件的工业设计规范，对阀件的各个组成结构进行了1:1比例的精准还原。建模阶段首先梳理阀件的整体装配逻辑，将模型拆分为主阀阀体、电磁驱动模块、密封连接组件、安装固定基座四大核心部分，逐一对单个零件进行特征建模：主阀阀体部分采用拉伸、切除、倒角等基础建模命令构建内部流道与外部安装面，精准还原阀体上的油口定位孔、安装固定孔的位置与尺寸，保证装配时的配合精度；电磁驱动模块部分还原了电磁线圈外壳、接线端防护结构、顶部调节螺钉的细节特征，对线圈外壳的散热筋结构做了细致的曲面处理，还原真实零件的结构特征；安装基座部分还原了底部的安装定位槽、标识刻印区域的细节，对基座表面的A、B油口标识做了浮雕式的特征处理，还原实物的标识效果。材质渲染阶段根据不同零件的实际材质赋予对应的材质属性：主阀主体的金属基座赋予玫瑰金色金属材质，调整金属粗糙度与反射参数，还原铸铜材质的哑光金属质感；电磁线圈外壳赋予深灰色工程塑料材质，添加细微的颗粒质感表现塑料外壳的磨砂表面；阀块顶部的盖板赋予深蓝色烤漆金属材质，调整高光参数还原烤漆表面的光滑质感；顶部的固定螺钉、调节螺钉赋予不锈钢金属材质，表现金属零件的亮面反光效果。结构设计上还原了双电控液压阀的对称布局特征，两个电磁驱动模块对称分布在主阀块两侧，清晰展现阀件的驱动逻辑，整体模型的装配关系完整，无零件干涉问题，各部件的连接结构、配合间隙都符合实际液压阀的生产装配要求，能够直观展现该类液压阀的整体结构与组成细节，可用于液压原理教学、产品结构展示、装配模拟演示等场景。
