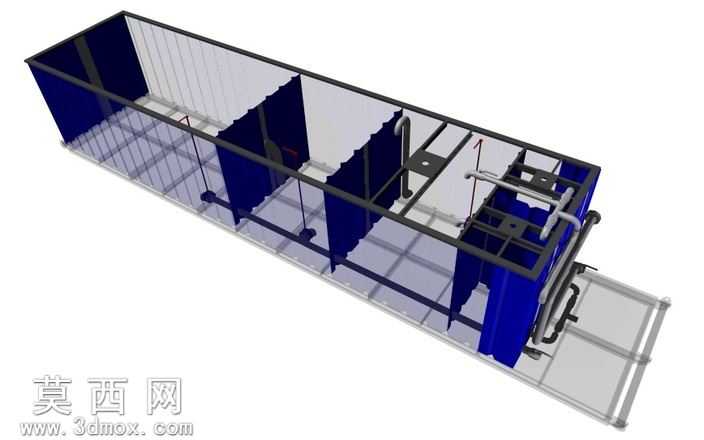

集成式水处理罐体内部结构三维设计

本作品为集成式水处理罐体的内部结构三维设计，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原真实设备的尺寸逻辑，确保各部件的装配关系完全符合实际生产安装的公差要求。建模阶段首先搭建罐体的整体外框架，采用薄壁拉伸特征构建罐体的侧壁与底板结构，侧壁部分区分实体金属框架与半透明可视化面板，既还原设备的真实材质构成，也方便直观查看内部布局。内部结构设计上，通过多块竖向分隔隔板将罐体内部划分为多个独立功能舱室，隔板采用阵列特征快速完成布局定位，每块隔板预留对应的管路穿装孔位，孔位位置经过反复校准，确保管路走向顺畅无干涉。管路系统采用扫掠特征完成建模，区分不同管径的输水管道与配套的固定支架，管道的弯折半径完全符合流体输送的工艺要求，避免出现直角弯折影响水流效率的问题，管道与罐体框架、隔板的连接位置添加了对应的固定卡扣与密封结构细节，还原真实的装配逻辑。材质渲染阶段，罐体外部框架赋予哑光金属材质，内部隔板赋予深蓝色工程塑料材质，管道区分深灰色工程管路与银色金属管路材质，底板采用防滑金属网格纹理，半透明侧壁采用低透明度的磨砂亚克力材质，通过不同材质的区分让内部结构层级清晰可辨。设计思路上采用模块化布局逻辑，将不同水处理工序对应的舱室独立分隔，既方便后期维护时单独检修对应功能模块，也能让水流按照预设路径依次经过各处理单元，避免出现短流、混流的问题，整体结构紧凑，在有限的罐体空间内完成多道水处理工序的集成，兼顾空间利用率与功能实用性，建模过程中对所有活动部件与固定部件做了干涉检查，确保各部件安装后不存在碰撞问题，可直接用于生产指导、方案展示与结构优化参考。
