TO220封装五引脚直插功率半导体器件

在各类电力电子控制板卡的开发与生产环节，直插式功率半导体器件的封装选型直接决定了板卡布局效率、散热可靠性与后期生产装配的良率，TO220五引脚封装的器件是中小功率电源、电机驱动、线性稳压类电路中应用极广的封装形式，这类封装兼顾了直插器件的装配便捷性与足够的散热接触面积，适合波峰焊批量生产，也便于后期维修拆换。

这款封装的设计首先围绕引脚排布做了适配，五根平行直插引脚的间距统一为1.7mm，刚好匹配通用PCB板上2.54mm网格体系下的标准孔位排布，引脚伸出长度足够穿过1.6mm-2mm厚度的常规FR4板材，预留出波峰焊所需的焊锡爬升空间，引脚端部做了轻微的倒角处理，既可以在自动插件工序中顺利对准焊盘孔，也能避免插装时刮伤孔壁铜箔。封装本体的散热固定片位于器件上部，中间预留的安装孔可以直接穿过M3规格的固定螺丝，将器件牢牢压装在铝制散热片表面，安装时只要在接触面涂覆薄薄一层导热硅脂，就能保证热量从封装内部的芯片顺利传导到散热片上，避免器件过温失效。

从安装边界来看，这款封装本体宽度为4.8mm，总长度10.6mm，本体高度21.5mm，在PCB布局时，器件本体下方不需要额外预留避让空间，引脚周围留出0.8mm的电气安全间隙即可满足安规要求，散热片安装侧要预留至少3mm的操作空间，方便电动螺丝刀锁紧固定螺丝。实际应用中，这类封装的器件常被布置在板卡边缘靠近通风口的位置，顺着风道方向排布可以进一步提升散热效率，避免自身热量影响周边敏感器件的工作精度。

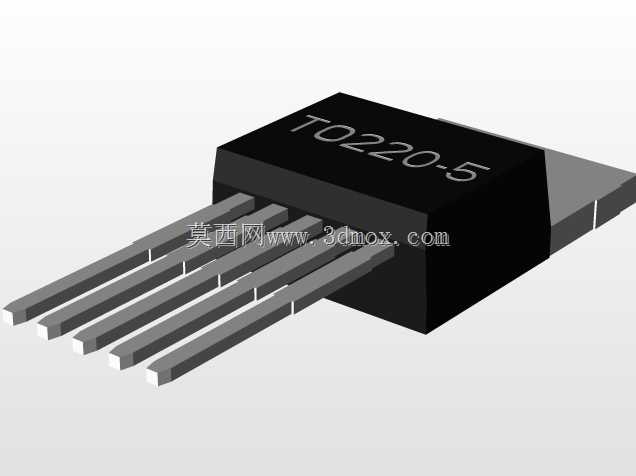

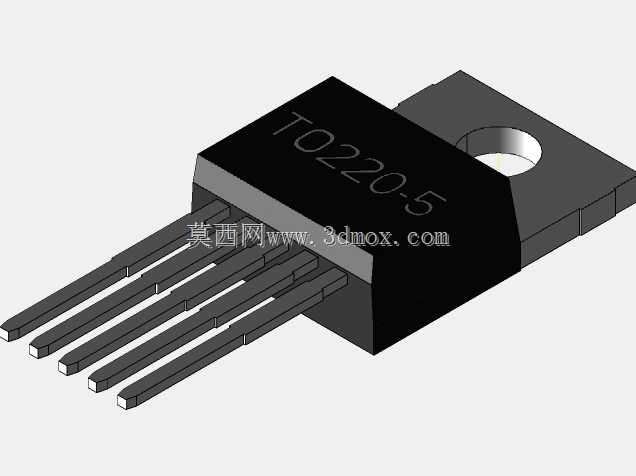

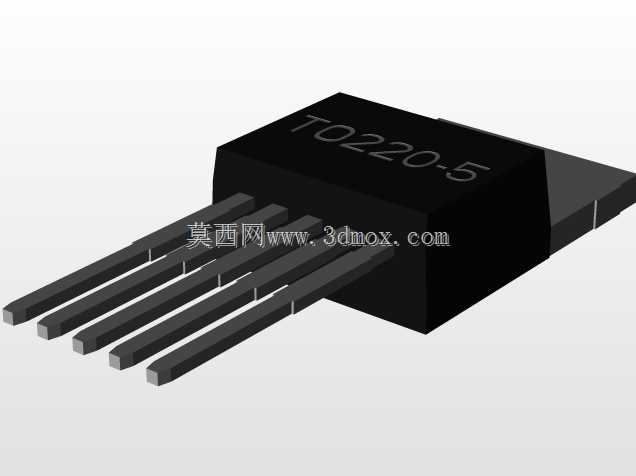

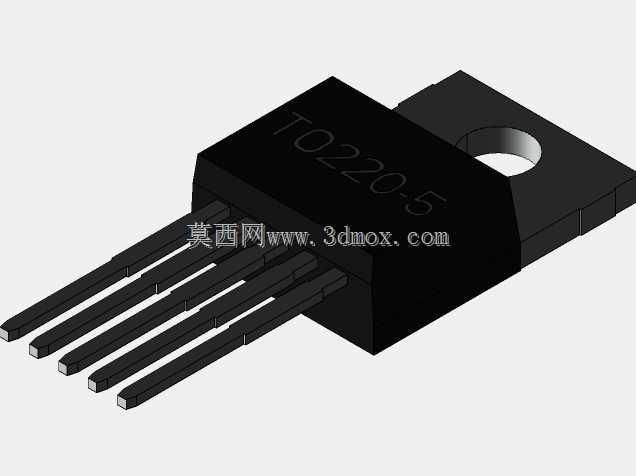

建模过程中严格还原了封装的所有细节特征，包括本体表面的丝印标识区域、散热片的沉孔结构、引脚的截面形状与拔模斜度，所有配合尺寸都按照实际器件的公差范围做了还原，导入PCB装配环境后可以直接做干涉检查，提前验证板卡布局时的器件间距、安装空间是否满足要求，也可以用于散热仿真时的模型搭建，准确计算器件表面与散热片的接触热阻，为热设计提供可靠的模型支撑。对于结构工程师而言，准确的封装模型可以避免后期打样时出现器件与外壳、散热片、周边接插件的干涉问题，减少反复改板的次数，缩短产品开发周期。
