BLM7G1822S直插式功率晶体管结构

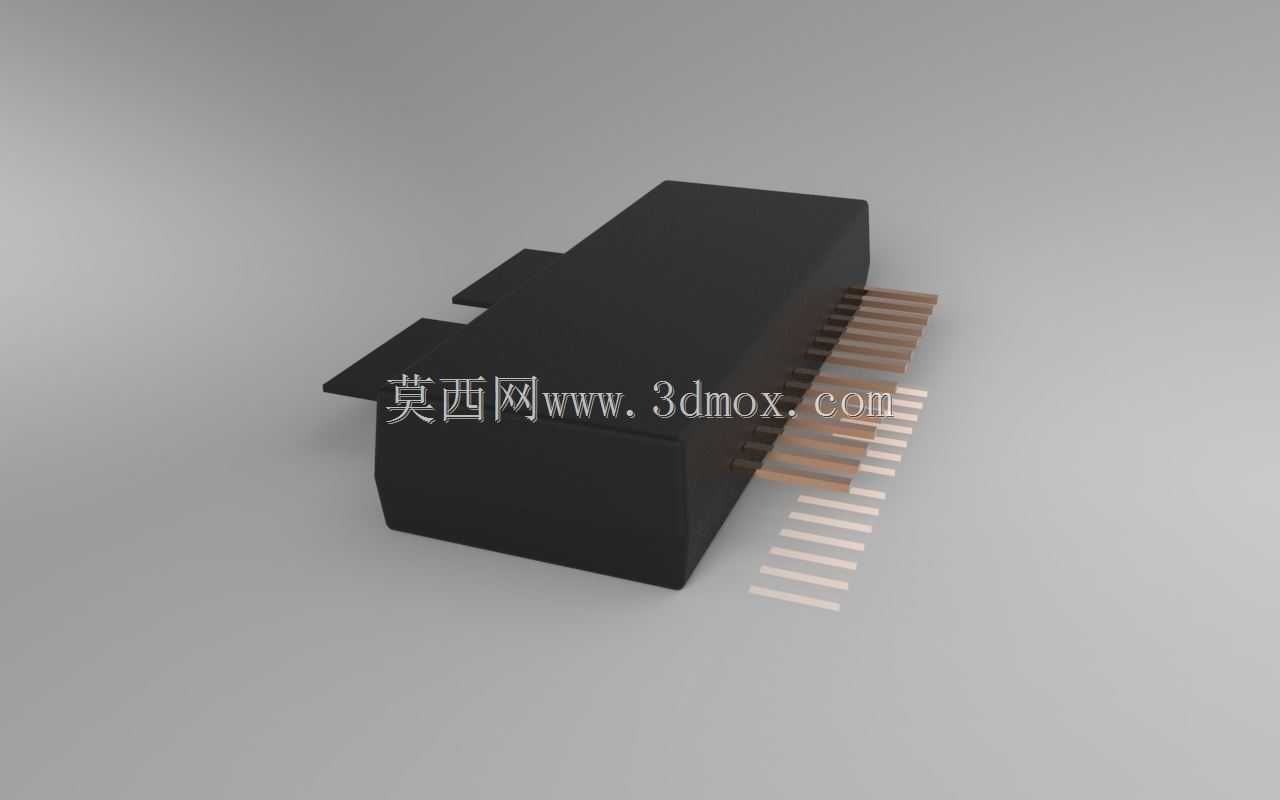

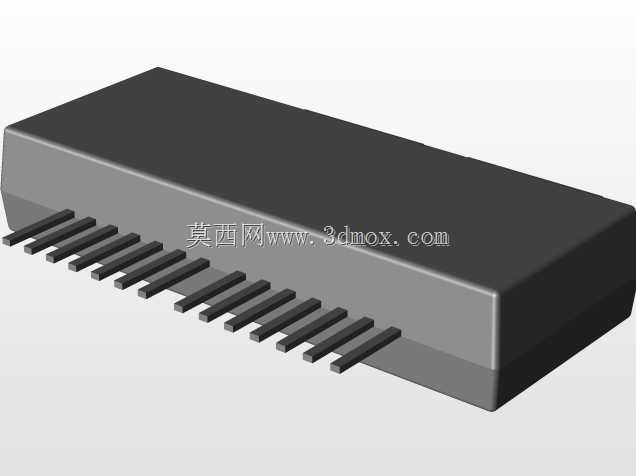

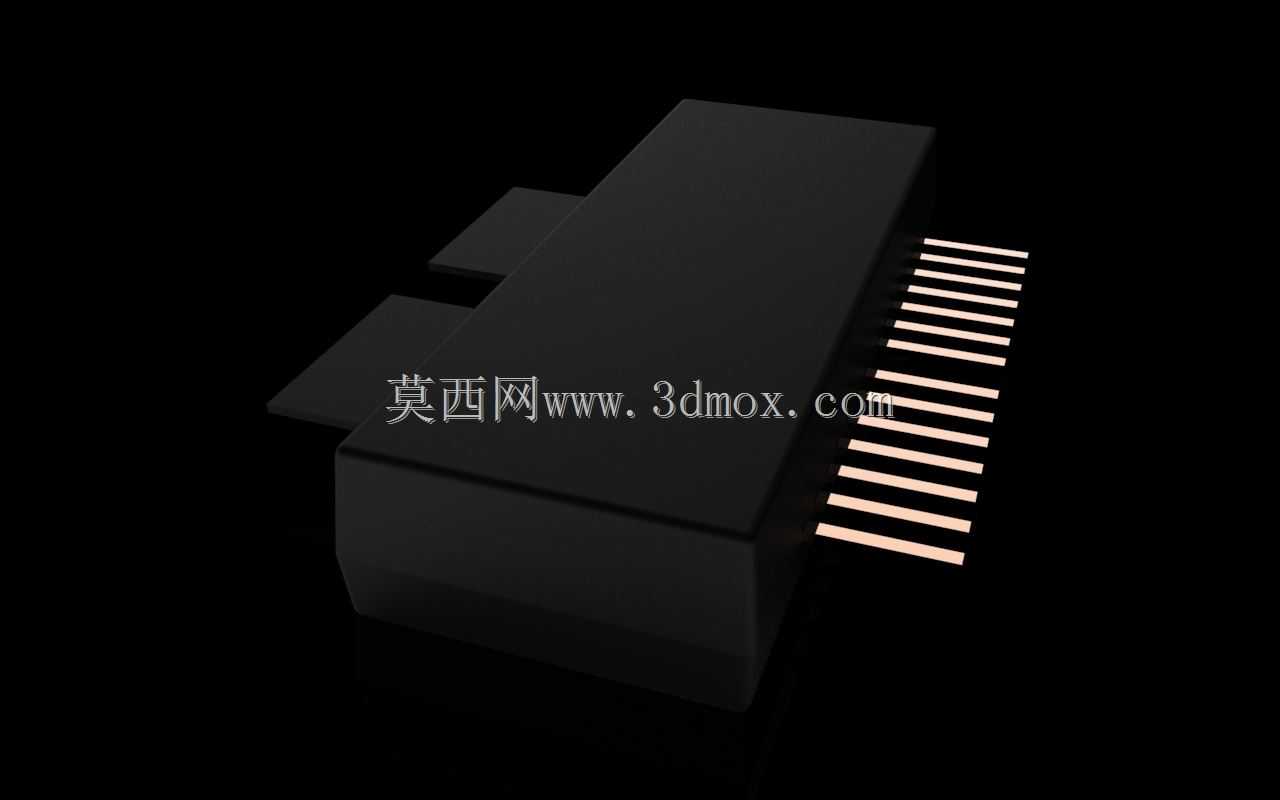

在消费类电子、工业控制板卡的功率回路设计中，这类带直插引脚的功率晶体管是高频开关、功率放大回路里的核心承载部件，常被布置在电源输入级、电机驱动输出端、射频信号放大链路中，承担电流通断控制、功率增益调节的核心作用，选型阶段除了核对电气参数，结构工程师往往需要精准的三维模型来确认PCB布局的干涉风险、散热片的匹配间隙、波峰焊过炉时的引脚吃锡行程。这款晶体管采用黑色环氧塑封主体，单侧引出双排平行直插引脚，引脚采用镀锡铜基材，排布间距符合常规功率器件的通用引脚规范，塑封本体的棱角做了微小的脱模倒角，避免生产转运过程中边角崩裂损伤内部晶圆。设计建模时，优先还原了塑封本体的实际拔模斜度，引脚的伸出长度、折弯弧度都参照量产实物的公差带做了还原，没有做过度的理想化简化，能直接导入PCB设计软件做3D布局校验，也能用于装配仿真环节检查周边电容、散热片、固定结构的安装边界。从安装适配性来看，这款元件的引脚跨距匹配标准2.54mm网格的PCB孔位，本体高度在同功率等级器件中属于常规尺寸，布局时不需要额外预留过高的上部空间，引脚末端做了轻微的收窄导向结构，方便自动插件机的插装作业，也能减少手工插件时的孔位对位难度。塑封本体的侧面预留了散热片贴装的基准平面，建模时严格还原了该平面的平面度公差参考，方便结构工程师匹配对应的压片、导热垫选型，避免散热结构装配时出现贴合间隙过大导致的热阻超标问题。在做整机结构的抗震仿真时，这个模型的引脚刚度参数、本体重量分布都参照实物做了等效设置，能准确模拟设备在运输振动、长期运行震动工况下的引脚受力情况，提前排查引脚疲劳断裂、焊点开裂的潜在风险。对于做自动化测试治具设计的工程师来说，该模型的本体定位基准、引脚位置精度足够支撑测试探针的布局设计，能直接用于治具的压板、定位槽结构设计，减少实物测绘的反复调整工作量。
