双三角端薄型定制连接垫片结构

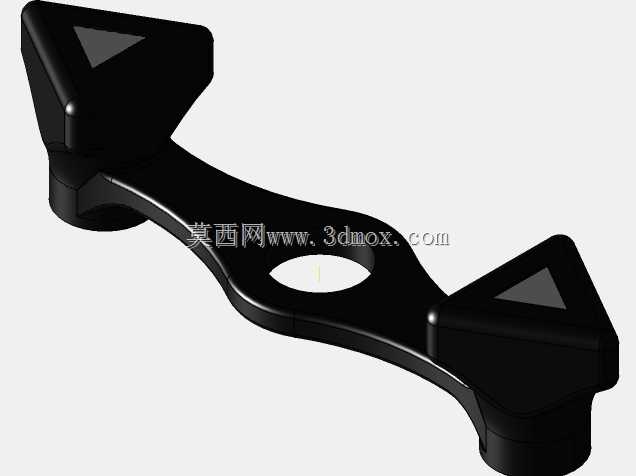

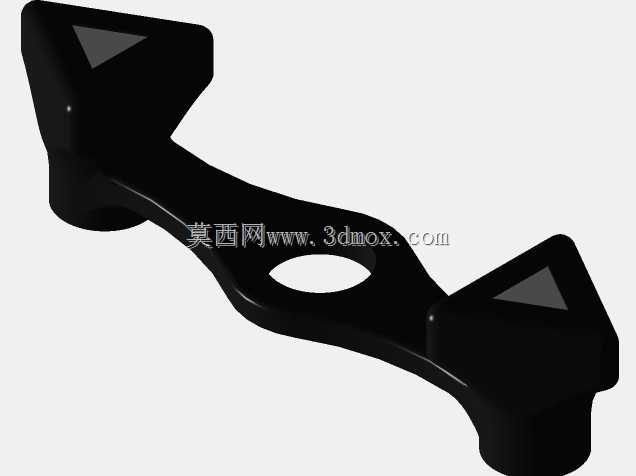

在工业控制类设备的装配场景中，这类薄型定制垫片常被用于编码器与操作按钮的安装衔接环节，解决不同安装基面的公差匹配问题，避免安装后出现轴向窜动、配合间隙过大的情况。从结构设计来看，该零件采用对称双三角端头加弧形连接臂的构型，两个三角端头分别对应按钮与编码器的安装定位位，三角构型的端面可以在安装时提供明确的周向防转限位，无需额外加装防转销，减少装配工序的零件数量。弧形连接臂上开设的椭圆形镂空，一方面是为了在保证整体结构刚性的前提下降低零件自重，减少安装后对端部元件的附加载荷，另一方面也可以作为走线避让位，方便编码器的信号线缆从镂空处穿过，规整设备内部的布线走向，避免线缆被挤压磨损。零件整体厚度控制在2mm，属于薄型适配垫片范畴，安装时不会过度占用轴向安装空间，适合安装基面间距较小、对装配总厚度有严格限制的紧凑式控制单元。设计过程中，两个端头的安装孔位同轴度需要严格控制，避免安装后按钮与编码器的转轴出现偏心，导致操作卡滞、编码器计数不准的问题；连接臂的弧形过渡处采用大圆角处理，减少应力集中点，保证零件在受到按压载荷时不会出现断裂变形。三角端头的边缘做了小倒角处理，既可以去除加工毛刺，避免安装时划伤操作人员或相邻零件的表面，也能在装配时起到导向作用，方便快速对准安装位。这类垫片多采用硬质工程塑料或薄金属板材加工，表面做哑光处理，避免在设备内部产生光线反射干扰光电类传感器的正常工作。实际使用时，该垫片被夹装在按钮安装座与编码器主体之间，两个三角端头分别卡入对应安装座的三角限位槽内，弧形臂贴合安装基面的曲面轮廓，保证整个连接结构贴合紧密，不会出现松动移位。对于需要频繁按压操作的工业控制按钮组件，这类定制垫片可以有效吸收部分按压冲击，减少编码器受到的刚性冲击，延长编码器的使用寿命，同时补偿两个安装面之间的平面度误差，保证按钮按压手感一致，不会出现单侧卡滞的问题。
