机械传动用转向铰接接头结构设计

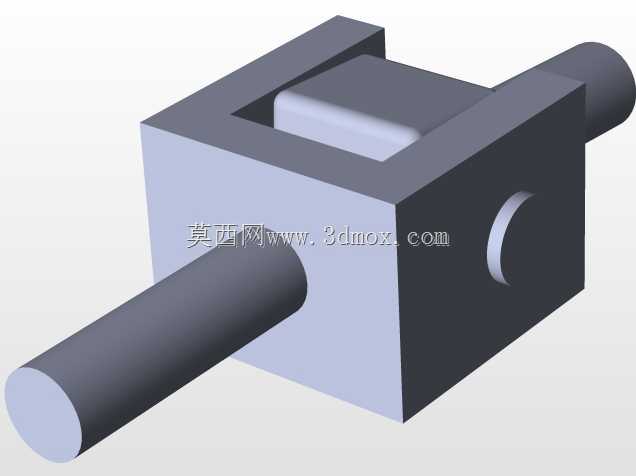

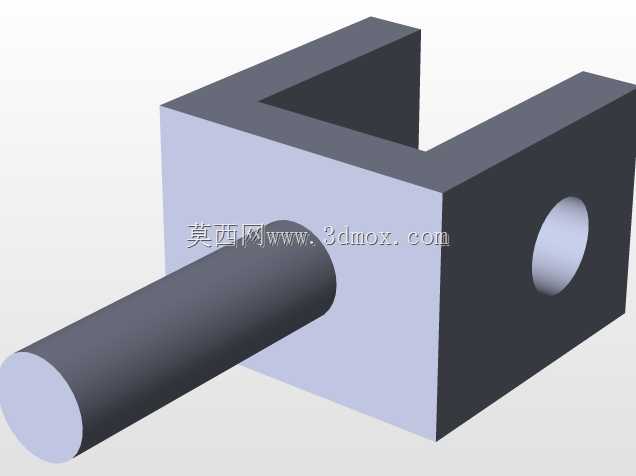

这类转向铰接接头多应用在小载荷传动链路、教学演示台架、简易机械联动机构中，核心作用是在两根呈空间交错或存在角度偏移的轴类构件之间传递扭矩，同时允许两轴在一定角度范围内相对摆动，补偿安装过程中产生的同轴度误差，抵消设备运行时因机架形变、振动带来的轴线偏移量，避免刚性连接状态下轴件承受额外弯曲应力，延长传动链路整体使用寿命。从结构设计逻辑来看，该接头采用方块式铰接座搭配贯穿销轴的布局，铰接座为带开口槽的方块结构，槽腔尺寸与嵌入的铰接块端面尺寸采用间隙配合，既保证铰接块可在槽腔内绕销轴轴线顺畅转动，又能通过槽腔侧壁限制铰接块的径向窜动，避免传动过程中出现松旷异响。销轴采用光轴直杆结构，两端分别贯穿铰接座两侧的同轴安装孔，与铰接块中心的通孔形成转动副，销轴与铰接座孔采用过渡配合压装固定，与铰接块孔采用小间隙配合，保证转动灵活的同时控制径向间隙在合理范围内，减少传动回程误差。从安装边界来看，铰接座外侧伸出的轴段与铰接块伸出的轴段直径一致，可直接与对应规格的联轴器、传动杆或者带轮、链轮等传动件连接，两轴段的轴线在初始状态下呈垂直相交布局，铰接转动范围覆盖正负三十度区间，可满足多数小角度变向传动的场景需求。设计过程中特意将铰接座的开口槽边缘做了倒角处理，避免铰接块摆动到极限角度时与槽口棱边发生刚性磕碰，同时减少应力集中，提升构件的抗疲劳性能。铰接块的端面做了圆角过渡，在摆动过程中不会与槽腔底部发生卡滞，整体结构没有冗余的复杂曲面，加工难度低，普通铣削、钻削设备即可完成全部加工工序，适合小批量制作或者教学场景下的加工实操演示。在实际选型应用时，需要注意该类接头的适用载荷区间，由于采用方块式铰接结构，其承载能力相比十字轴式万向节更低，更适合用在操纵机构、小型教具、轻载传动装置中，不适合大扭矩、高转速的动力传输场景，安装时需要保证销轴的轴向定位可靠，可通过轴端挡圈或者点铆的方式防止销轴脱出，日常维护时仅需定期在转动副位置添加润滑脂，即可保证转动顺畅，减少磨损量。
