齿轮箱端盖异形过渡结构设计方案

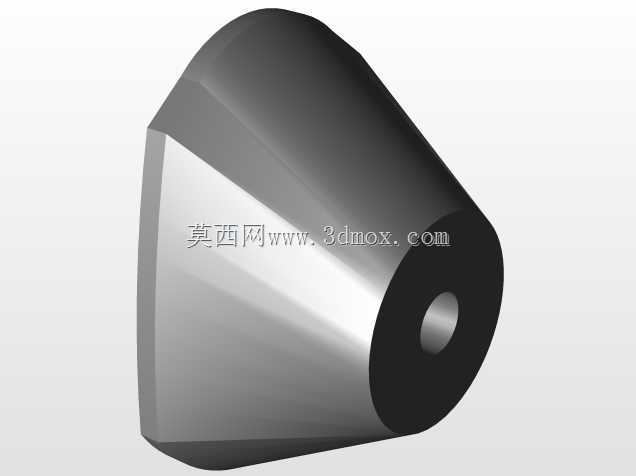

　　在重载传动设备的齿轮箱腔体密封设计中，端盖作为腔体端部的核心密封与定位构件，其结构合理性直接影响齿轮箱运行时的润滑脂留存、粉尘杂质阻隔以及传动组件的轴向定位精度。这款异形端盖区别于常规圆形法兰端盖，其主体采用一端圆形接口、一端类矩形切边结构的过渡形态，主要适配齿轮箱箱体端部非规则安装面的密封需求，常见于紧凑型行星齿轮箱、锥齿轮传动箱的输出端或检修端位置，既能够覆盖箱体端部的异形开口，又能通过端部的中心通孔为输出轴提供穿轴避让空间，同时可在端盖内侧预留密封槽位安装骨架油封，避免箱体内齿轮啮合产生的润滑油泄漏，也能阻挡外部工况中的金属碎屑、粉尘进入箱体内破坏齿轮啮合面。从实际安装边界来看，

　　该端盖圆形端的外径与齿轮箱箱体的圆形轴承座安装止口匹配，安装时可通过止口定位保证端盖与箱体的同轴度，避免端盖偏心导致的密封件偏磨；另一端的切边矩形结构则贴合齿轮箱箱体端部的铸造平面，切边位置可预留螺栓安装孔位，通过均布的紧固螺栓将端盖压紧在箱体端面上，切边结构相比整圆结构能够在有限的箱体端部空间内避让周边的加强筋、油管接头等附属构件，减少安装干涉风险。在结构设计思路上，这类异形过渡端盖的建模难点在于圆形截面到类矩形截面的平滑过渡，若过渡段曲面曲率突变，会导致端盖在压铸成型时出现应力集中，在设备运行受振动影响时容易在曲率突变位置产生裂纹，因此建模过程中需要通过扫掠、混合类特征控制过渡段的曲面连续性，保证壁厚均匀，

　　通常这类端盖采用铸铁压铸或铝合金压铸成型，均匀的壁厚能够避免压铸过程中出现缩孔、冷隔等成型缺陷，提升零件的结构强度。端盖中心的通孔尺寸需要与输出轴的轴径以及所选油封的外径匹配，通孔内壁的粗糙度需要达到密封件安装要求，避免划伤油封唇口导致密封失效；端盖与箱体贴合的端面需要保证平面度要求，通常平面度公差控制在0.05mm以内，保证压紧后密封垫片能够均匀受力，实现可靠密封。在实际工况应用中，这类异形端盖多用于安装空间受限的齿轮传动场景，比如小型工程机械的行走减速机端盖、自动化设备的精密齿轮箱端盖，相比常规圆形端盖能够在保证密封强度的前提下，缩小齿轮箱端部的整体占用空间，适配紧凑化的设备布局需求。设计过程中还需要考虑端盖的受力情况，

　　齿轮箱运行时内部会因齿轮搅油产生一定的内部压力，因此过渡段的壁厚需要根据内部压力值计算确定，通常壁厚不小于5mm，同时在过渡段与圆形端、矩形端的衔接位置设置合理的铸造圆角，避免应力集中，提升端盖的抗疲劳强度。在建模特征的处理上，挤压切割特征主要用于加工端盖上的螺栓安装孔、密封槽以及中心通孔，扫掠与混合特征用于构建两端异形截面之间的过渡曲面，参数化设计过程中可以将两端截面尺寸、过渡段长度、壁厚、通孔直径等参数设置为可变量，后续适配不同规格的齿轮箱时，仅需要修改对应参数即可快速生成新的端盖模型，大幅提升同系列产品的设计效率。需要注意的是，过渡段的曲面不能出现倒扣结构，否则会导致压铸模具无法正常脱模，增加模具加工的复杂度与生产成本，因此在曲面构建完成后需要进行脱模斜度检查，保证所有外表面沿脱模方向具备合理的脱模斜度，通常脱模斜度设置为1°到1.5°即可满足压铸生产要求。
