带复杂切口结构的连接叉子结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:461077
  • 带复杂切口结构的连接叉子结构设计
  • 带复杂切口结构的连接叉子结构设计
  • 带复杂切口结构的连接叉子结构设计
  • 带复杂切口结构的连接叉子结构设计
  • 带复杂切口结构的连接叉子结构设计
  • 带复杂切口结构的连接叉子结构设计

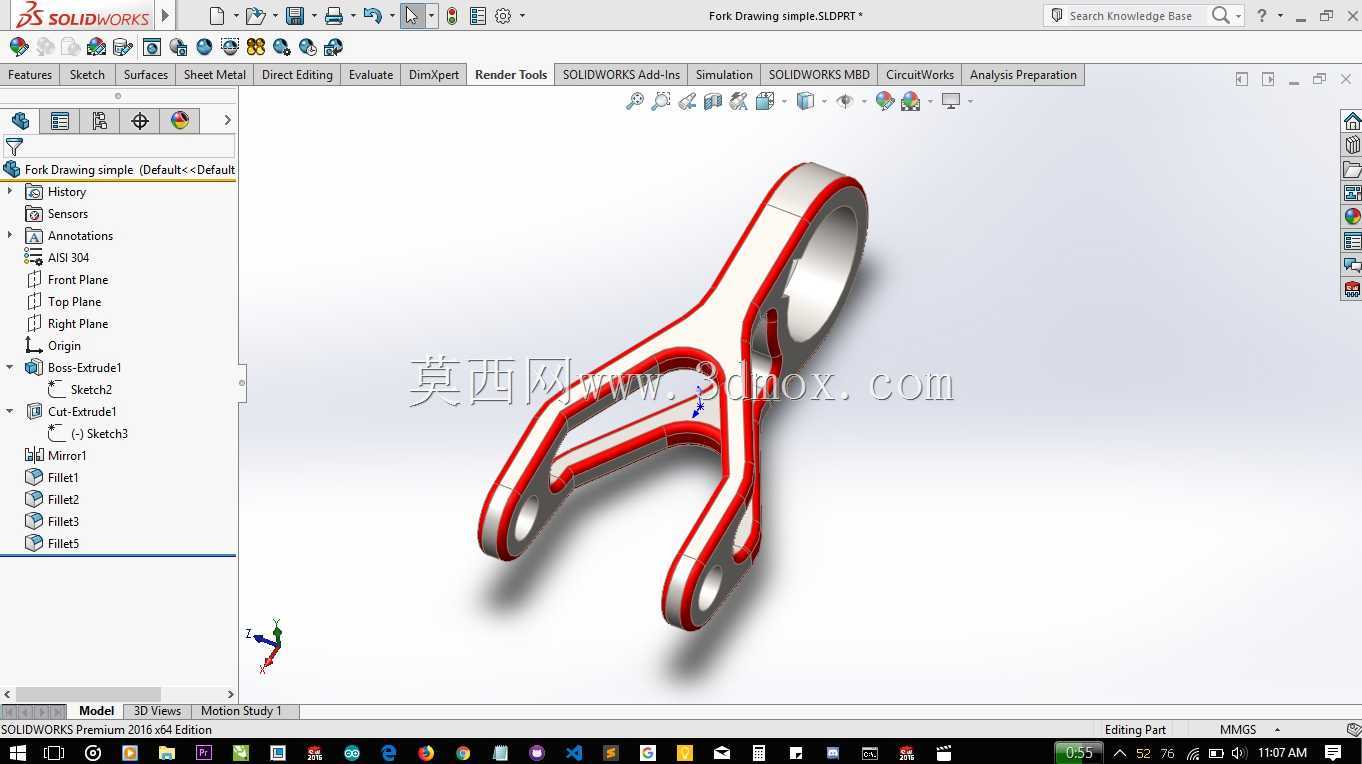

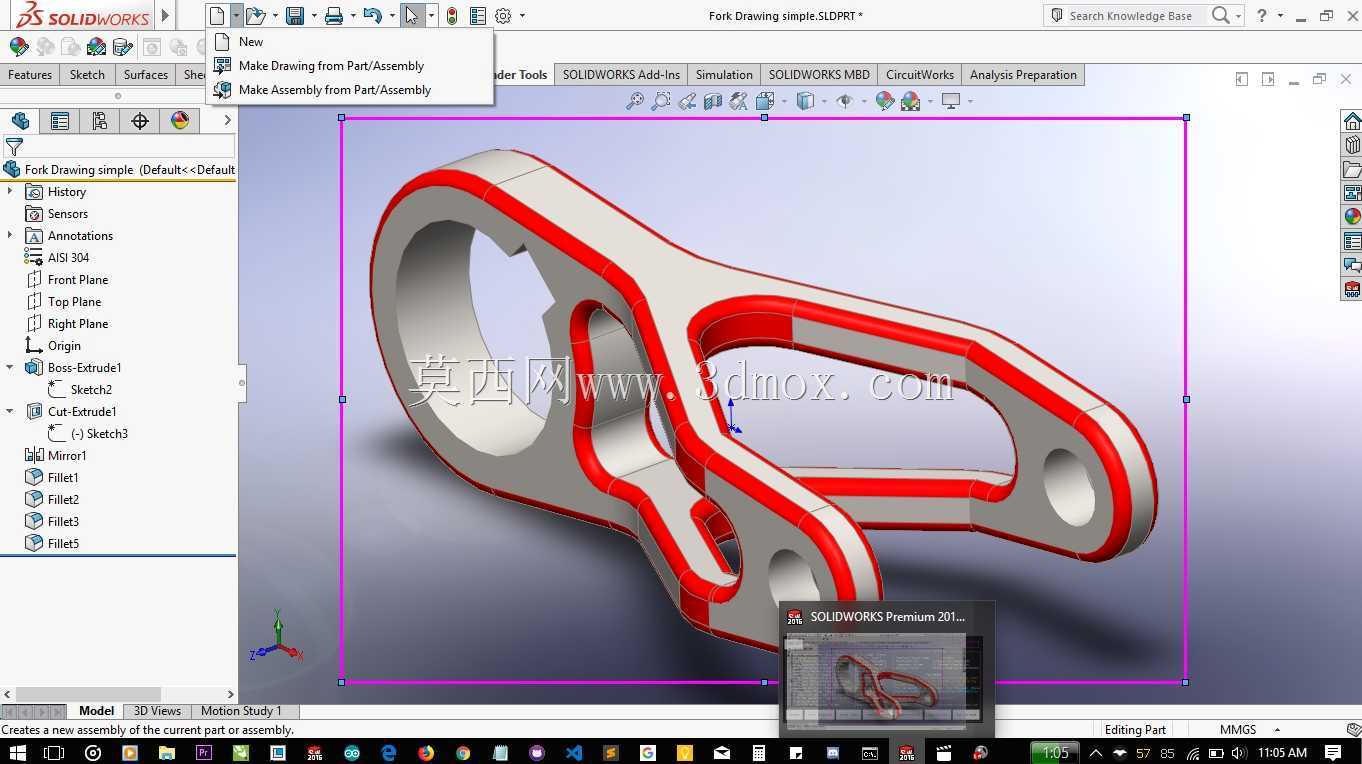

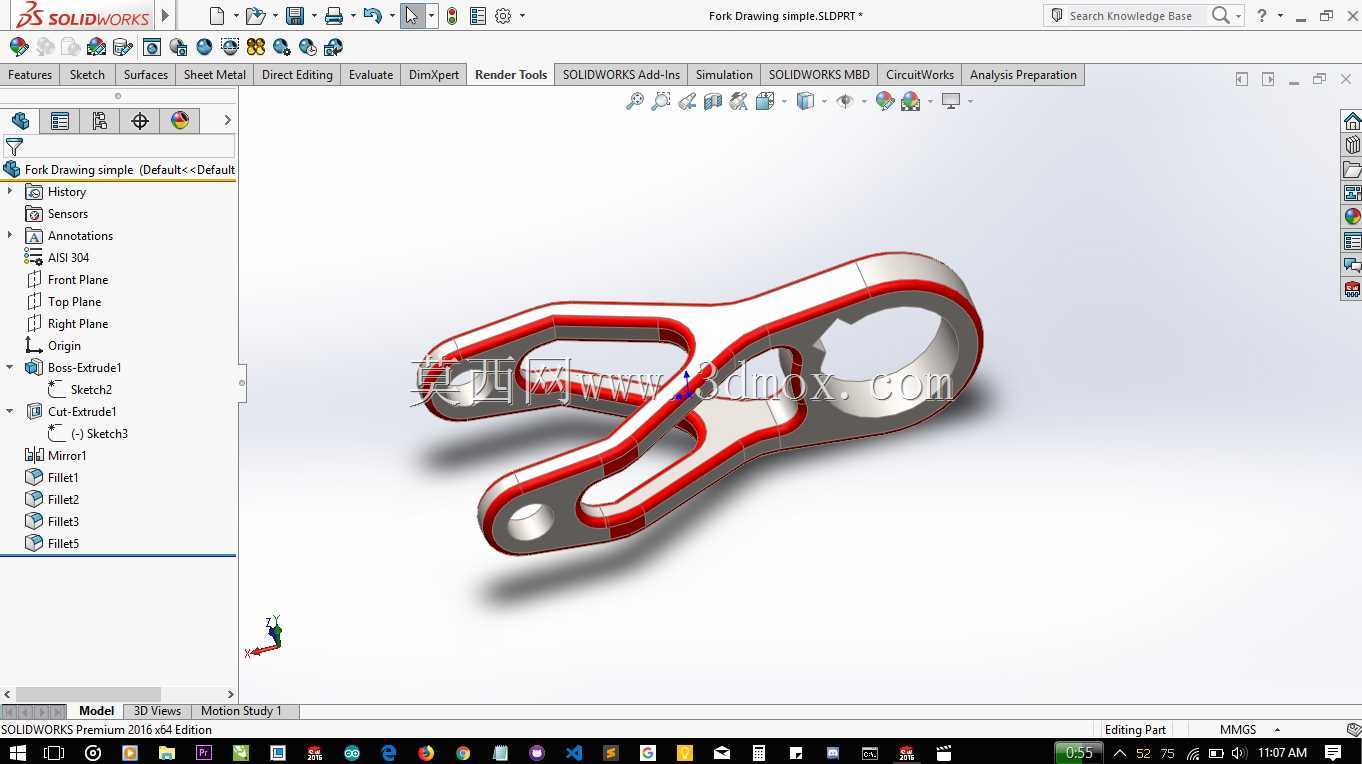

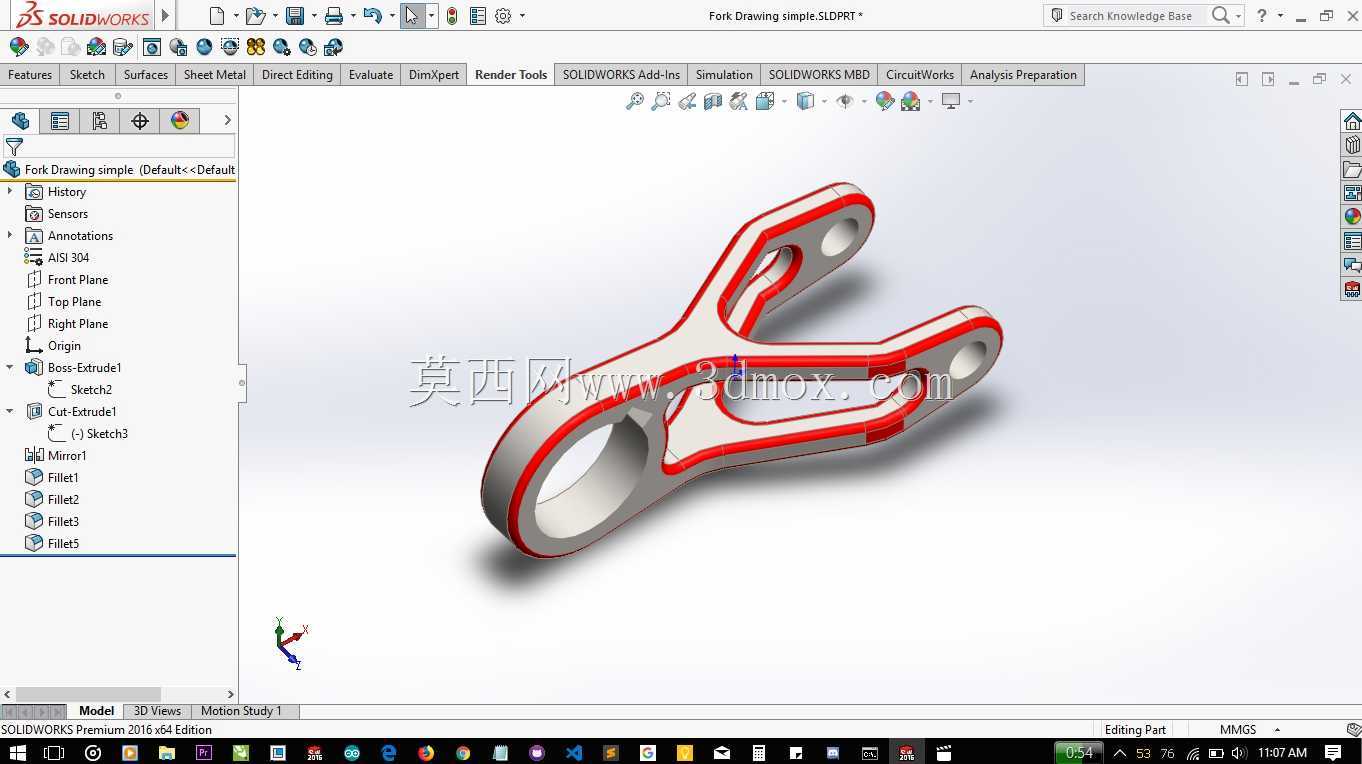

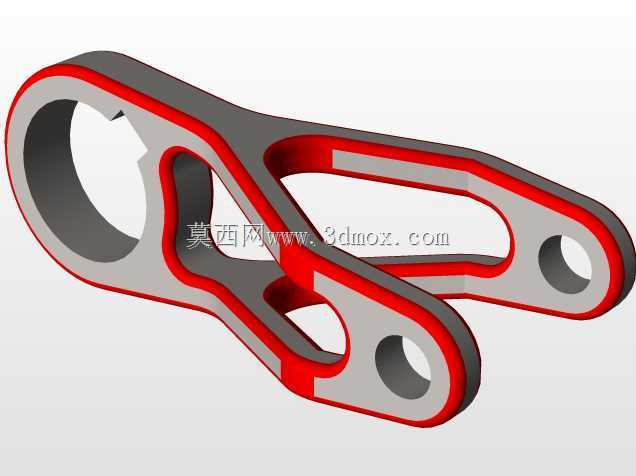

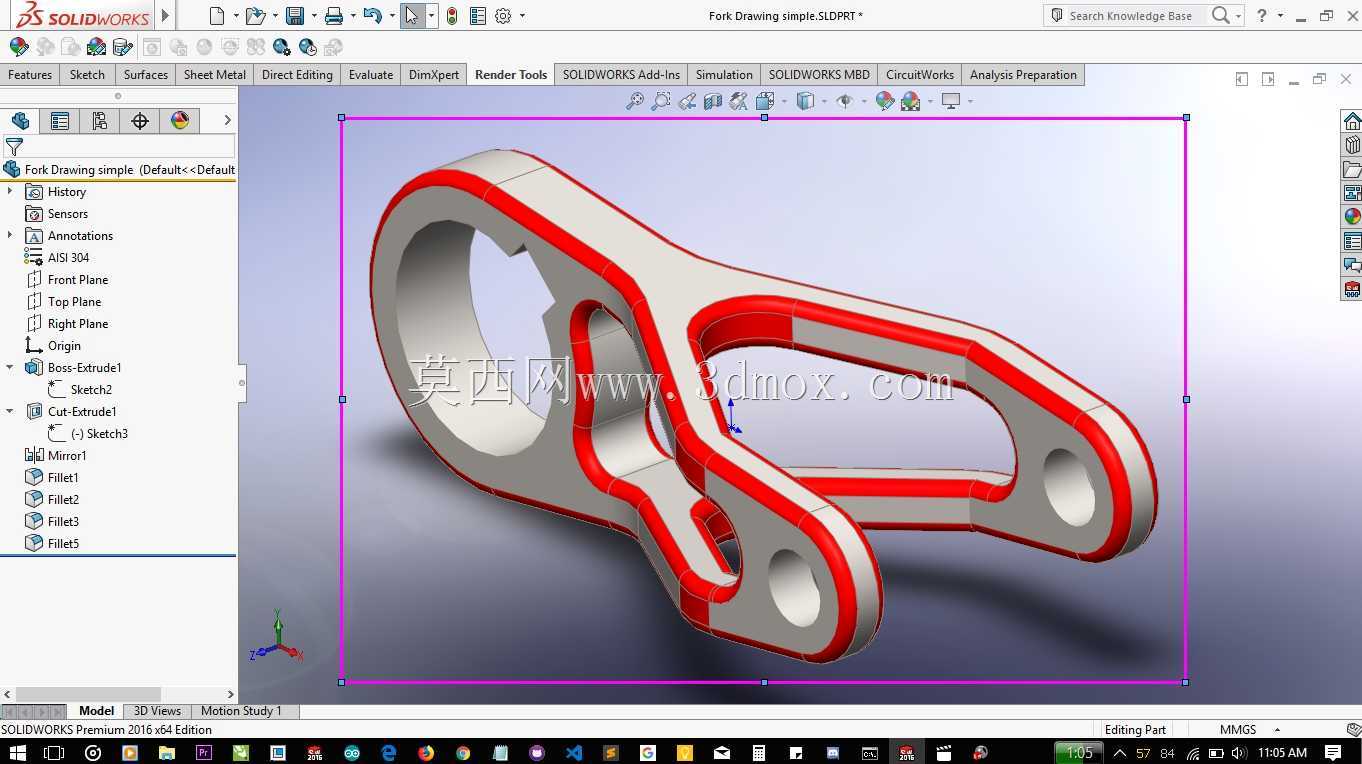

  这类带异形切口的叉子构件,常应用在轻型连杆传动、快装连接挂扣、户外装备快拆结构这类场景里,实际使用时既要承担一定的拉拽载荷,又要满足快速卡接、轻量化的使用需求,不少便携工装、骑行装备的连接位都会用到类似结构的零件。从实际功能来看,这个叉子的大端环形孔是主要的铰接安装位,用来穿设销轴或者连接轴,实现和相邻构件的转动配合,两个带孔的叉臂端则是用来对接被连接的部件,中间的异形镂空切口一方面是为了降低零件整体重量,减少不必要的材料冗余,另一方面也是为了避让相邻构件的运动轨迹,避免机构动作时出现结构干涉。做这个结构的建模时,首先要先确定整体的安装边界:大端铰接孔的中心到两个叉臂端安装孔的中心距是核心尺寸基准,

  所有的轮廓线都要围绕这几个孔位的位置来排布,先绘制整体的外轮廓草图,把零件的整体外形约束到位,再处理内部的切口结构。很多初学者做这类带对称特征的零件时,容易逐个特征重复绘制,既浪费时间又容易出现对称度误差,实际上利用镜像命令就能快速完成对称侧的结构创建,只需要做好单侧的切口和轮廓,镜像后就能保证两侧结构完全一致,减少尺寸出错的概率。做挤压切割操作的时候,要注意多个切口的拔模方向和切割深度的一致性,尤其是内壁的过渡圆角,要提前考虑后续加工或者3D打印时的工艺可行性,不要出现壁厚突变的情况,避免受力时出现应力集中。从结构强度角度看,这个零件的受力主要集中在大端孔和叉臂孔的连接筋位,所以在做切口设计的时候,

  不能为了追求轻量化过度削减筋位的厚度,要保证载荷传递路径上的材料厚度足够,切口的转角位置都要做圆角过渡,不能留尖锐的内角,否则交变载荷作用下很容易从转角位置萌生裂纹。实际装配的时候,大端的铰接孔要和配合轴保持合适的间隙配合,保证转动顺畅不卡滞,叉臂端的两个安装孔要保证同轴度,不然穿设紧固件的时候会出现别劲的情况,影响装配精度。建模过程中处理复杂几何轮廓的时候,要注意草图的全约束,不要出现过定义或者欠定义的线条,尤其是异形切口的样条曲线部分,要保证曲率过渡顺滑,不然生成实体之后会出现曲面褶皱,影响后续的工程图导出或者数控加工编程。这类零件如果采用金属材质加工,一般会选择铝合金铣削成型,切口位置的粗糙度要满足设计要求,避免毛刺影响装配;

  如果是采用工程塑料注塑生产,就要在建模的时候提前考虑脱模斜度,镜像特征的时候要注意两侧斜度的方向一致性,避免出现倒扣结构导致无法脱模。很多新手在做这类零件的时候,容易把注意力放在外形的相似度上,忽略了安装尺寸的基准统一,实际上所有的外形设计都要服务于安装和功能需求,孔位的位置精度、配合面的平面度才是决定零件能不能正常使用的核心,外形的流线型设计一方面是为了美观,更多的也是为了减少应力集中,优化受力分布。
