参数化法兰联轴器结构设计方案

　　法兰联轴器是机械传动系统中应用极为广泛的轴系连接件，在各类需要刚性轴对中连接的工况中承担着扭矩传递、两轴同轴度保持的核心作用，常见于泵组驱动端、输送机传动滚筒、机床主轴进给单元、减速机输出端与工作机的连接部位，能够在轴系运转过程中补偿极小范围的安装偏移，同时保证传动过程无背隙、扭矩传递刚性充足。

　　从实际工程应用的场景来看，这类联轴器多用于中低速、大扭矩的传动场合，相比弹性套柱销联轴器，法兰式刚性联轴器的承载能力更强，结构更紧凑，在安装对中精度达标的工况下，使用寿命远高于带弹性元件的联轴器，尤其适合冶金设备、矿山输送设备、重型机床这类负载波动相对平稳、轴系安装基础刚性充足的场景。在设备选型阶段，工程师需要首先核算传动系统的额定扭矩、峰值冲击扭矩，匹配联轴器的公称扭矩承载能力，同时确认两端被连接轴的轴径、键槽尺寸，保证联轴器的轴孔配合公差符合GB/T 3852的相关要求，避免出现轴孔配合过松导致的滚键、配合过紧导致的装配困难问题。

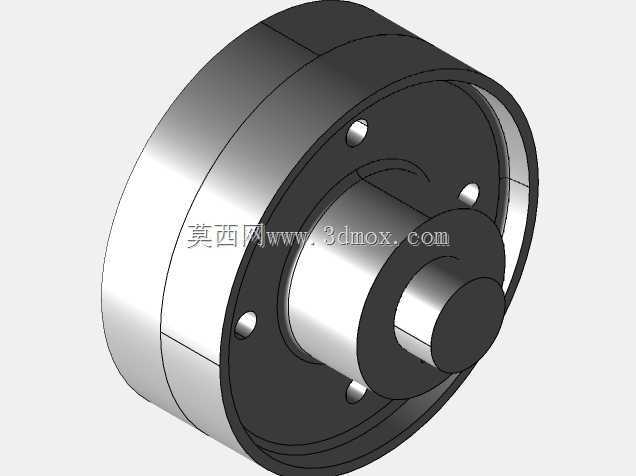

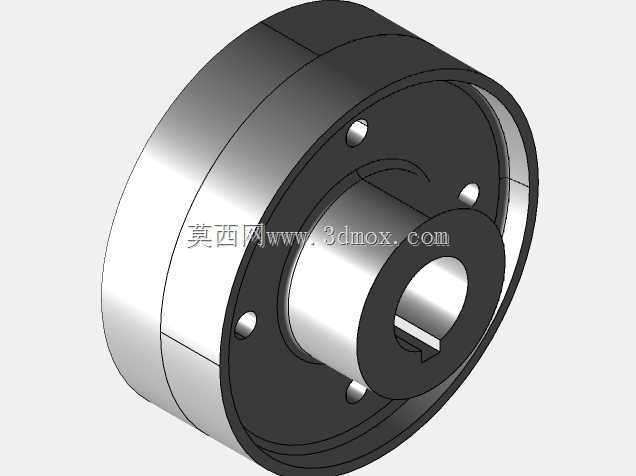

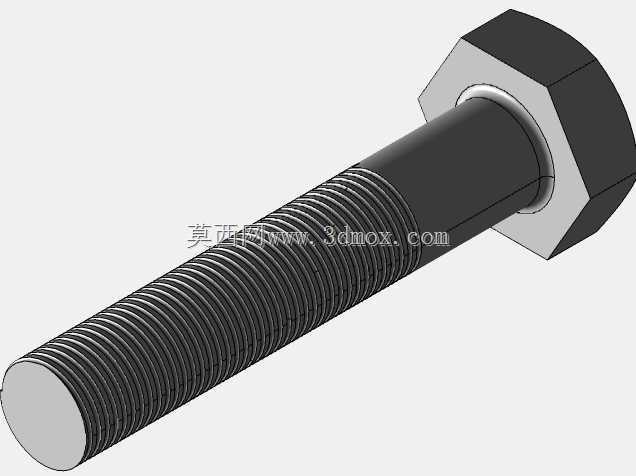

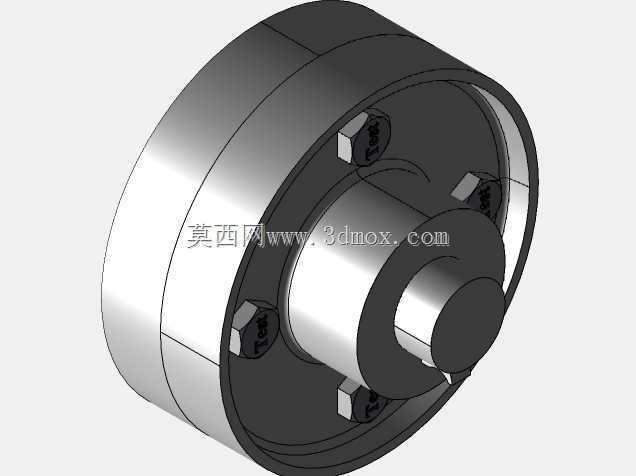

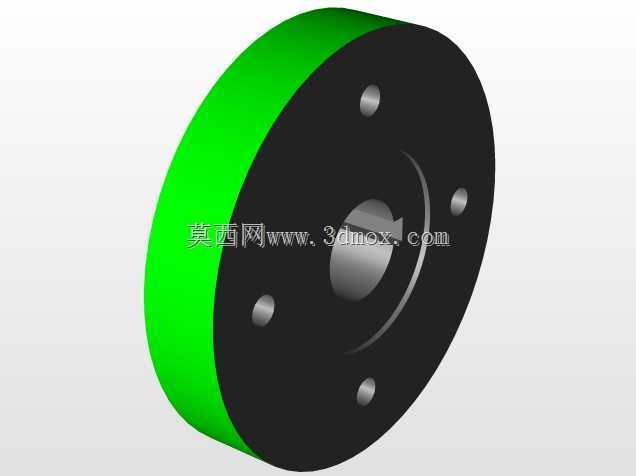

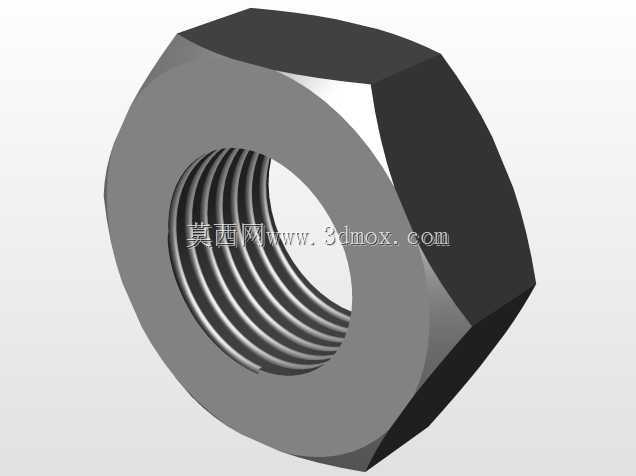

　　本次的法兰联轴器结构采用参数化设计逻辑，整体由两个对称布置的法兰半体、连接螺栓、锁紧螺母以及定位止口组成，两个半体分别通过键连接与主动轴、从动轴实现周向固定，依靠法兰端面的止口结构实现两轴的同轴度定位，再通过沿法兰圆周均布的螺栓组实现两个半体的刚性连接，螺栓采用铰制孔用螺栓设计，依靠螺栓杆与孔壁的挤压承受扭矩传递过程中的剪切力，相比普通受拉螺栓，铰制孔螺栓的定位精度更高，承载能力更强，能够有效避免法兰连接面在重载下出现相对滑移。

　　设计过程中首先确定了法兰的核心安装边界：两端轴孔的直径根据常用的传动匹配轴径做参数化关联，法兰的外圆直径根据螺栓布置的节圆尺寸向外预留足够的法兰壁厚，保证法兰本体在额定扭矩下的剪切应力、弯曲应力处于材料许用应力范围内，法兰连接面的止口配合采用H7/h6的间隙配合，既能够保证装配时的定位导向顺畅，又不会因为配合间隙过大导致两轴同轴度超差。螺栓的数量根据法兰直径大小做参数化匹配，沿法兰圆周均匀分布，每个螺栓的预紧力按照螺栓组受剪的计算逻辑做校核，保证在峰值扭矩下所有螺栓的剪切应力不超过材料的许用切应力，同时法兰盘上的螺栓通孔与螺栓杆的配合公差按照H7/m6设计，保证装配后螺栓与孔壁无明显间隙。

　　从外形尺寸的设计逻辑来看，法兰联轴器的轴向总长度需要匹配两端轴的伸入长度，轴孔的深度按照轴径的1.2-1.5倍设计，保证轴与半联轴器的接触长度足够，避免出现轴孔接触应力过大导致的轴头压溃问题；法兰盘的厚度根据螺栓的公称长度做匹配，保证螺栓穿过两个法兰盘后能够有足够的螺纹啮合长度，一般预留2-3倍螺距的螺纹余量即可，不需要过长的螺栓伸出长度，避免运转过程中螺栓与周边护罩、其他结构件发生干涉。在安装边界的校核上，需要重点确认法兰外圆与周边设备结构的最小安全间隙，一般保留5-10mm的径向间隙即可，同时要预留足够的扳手操作空间，方便现场装配时拧紧法兰螺栓，避免出现螺栓安装位置被周边结构遮挡、无法施加额定预紧扭矩的问题。

　　在实际使用过程中，法兰联轴器的安装对中精度直接影响整套轴系的运转稳定性，如果两轴的径向偏移、角向偏移超过允许范围，运转过程中会产生额外的附加弯矩，导致轴承受力恶化、轴承温升过高，严重时甚至会出现轴的疲劳断裂、螺栓剪断的故障。因此在现场安装时，需要首先将两个半联轴器分别装到主动轴和从动轴上，先找正一端轴的水平度，再通过百分表打表的方式调整另一端轴的位置，保证两个法兰端面的平行度偏差不超过0.05mm，径向圆跳动偏差不超过0.03mm，确认对中达标后再穿入连接螺栓，按照对角线顺序分次拧紧螺栓，保证每个螺栓的预紧力均匀一致，避免法兰面出现偏斜。

　　参数化设计的优势在于，当需要适配不同轴径、不同扭矩等级的传动需求时，只需要修改对应的参数变量，就可以快速生成对应规格的联轴器模型，不需要重复进行草图绘制、特征建模的重复工作，能够大幅提升系列化产品的设计效率，同时可以将参数化模型直接导入有限元分析软件，对不同参数下的法兰应力分布、螺栓受力情况做快速校核，优化法兰的壁厚、螺栓分布圆直径、螺栓数量等关键参数，在保证结构强度满足要求的前提下，尽可能减小联轴器的整体重量，降低轴系的转动惯量，提升传动系统的动态响应性能。

　　从结构细节的设计考量上，法兰的所有棱边都做了C1-C2的倒角处理，一方面是去除机加工过程中产生的毛刺，避免装配时划伤操作人员，另一方面也能够减少应力集中，避免法兰在交变载荷下从棱边位置产生疲劳裂纹；轴孔的键槽采用普通平键的标准尺寸设计，键槽的位置与法兰螺栓孔的位置错开一定角度，避免键槽处的壁厚过薄导致法兰强度不足；法兰的端面做了粗糙度要求，连接面的粗糙度达到Ra3.2即可，保证两个法兰面贴合紧密，不会出现局部间隙导致的连接刚性下降。
