小角度轴连接用转向节接头结构设计

　　在各类需要轴系传动的机械设备中，经常会遇到两根待连接轴的轴线存在微小角度偏差的工况，这类偏差如果不做补偿处理，会直接导致轴系运转时产生附加径向载荷，轻则加剧轴承磨损、引发传动异响，重则造成轴件疲劳断裂、整套传动机构失效，而本次设计的转向节接头，正是针对这类小角度公差的轴连接场景开发的专用连接件。

　　从实际应用场景来看，这类接头常出现在小型传动设备的输出端与执行端连接位置，比如轻工机械的辊组传动、小型农机的辅助动力传递、非标自动化设备的短距离动力接驳等场景，这类场景的特点是轴间距短、安装空间紧凑，不适合布置体积较大的万向联轴器，同时轴系的角度偏差通常在3度以内，不需要大角度补偿能力，转向节接头凭借紧凑的结构刚好适配这类需求。

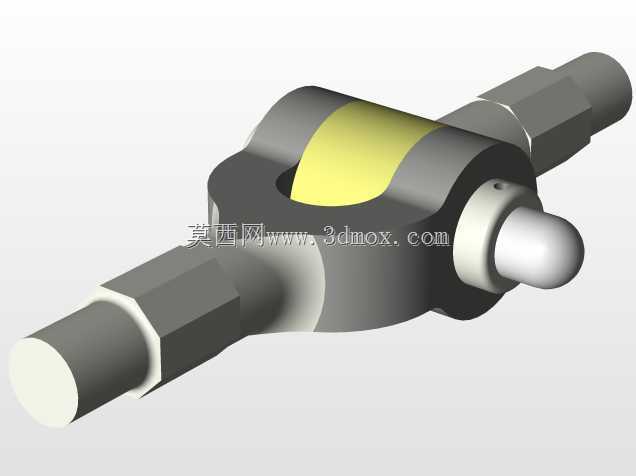

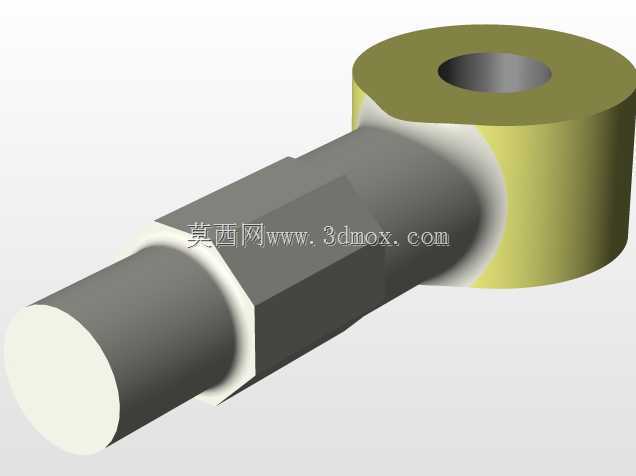

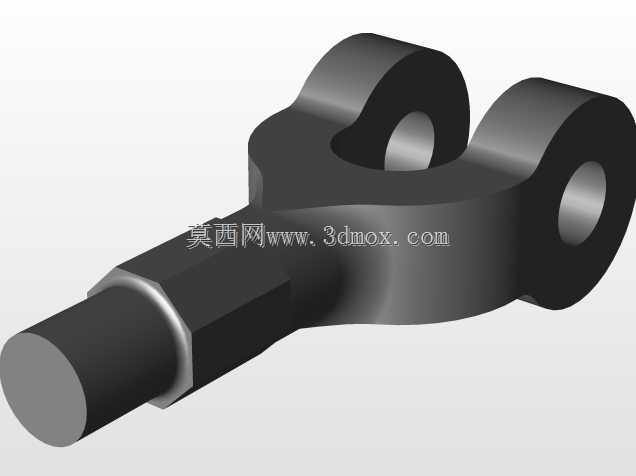

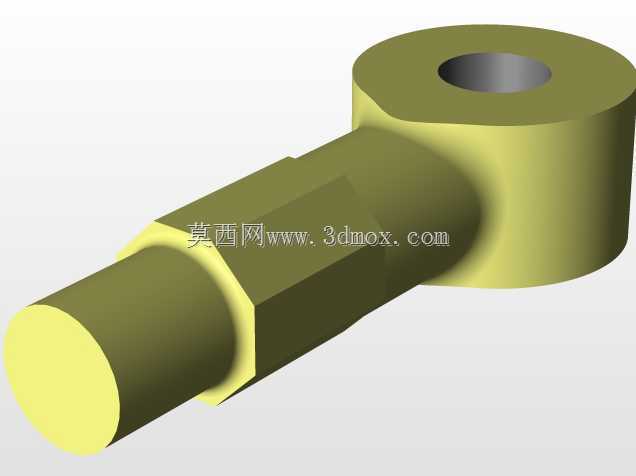

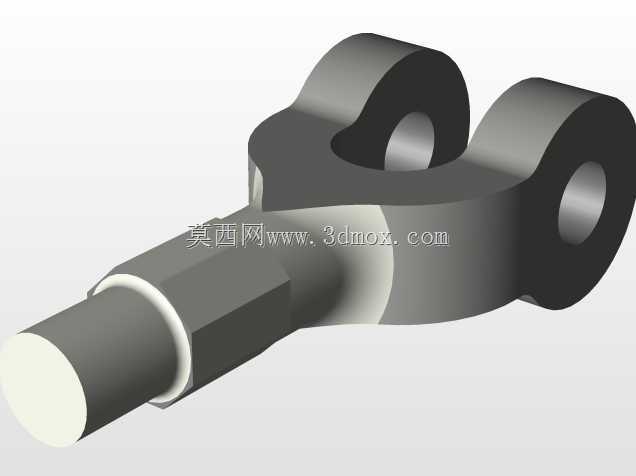

　　从功能特性上看，该接头采用中间球铰式的浮动结构，中间的黄色衬垫为耐磨减摩材质，能够在两轴存在小角度偏斜时，通过接触面的微量滑动补偿角度误差，避免刚性连接带来的应力集中；两端的轴头采用六角加圆柱的复合结构，六角段用于安装时的扭矩施加，方便拧紧锁紧螺母完成轴向固定，圆柱段则用于插入配套轴件的安装孔内，保证同轴度的同时传递扭矩；端部的球头结构与中间衬垫配合，能够在角度偏转时始终保持足够的接触面积，避免局部应力过大导致的衬垫快速磨损。

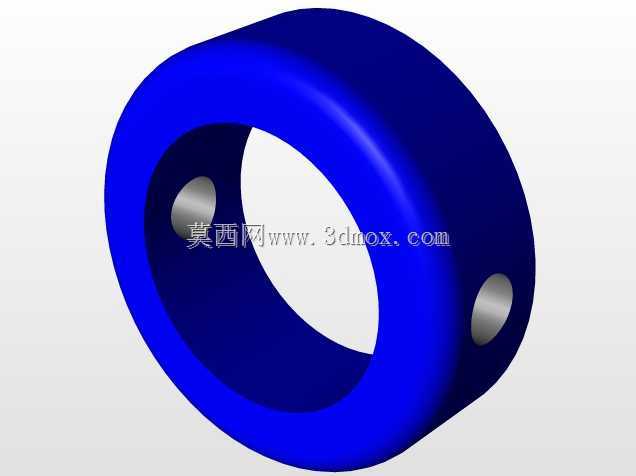

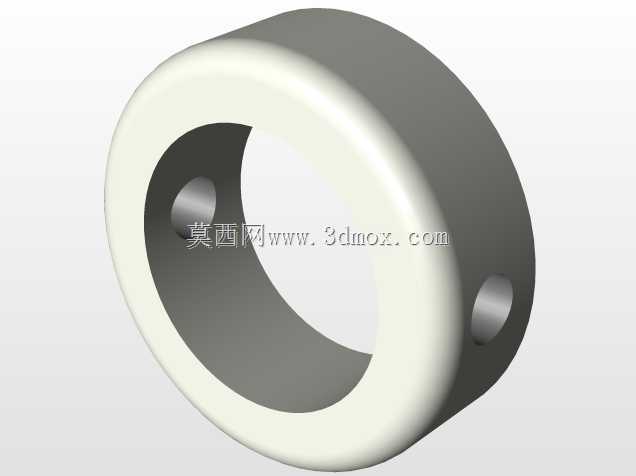

　　设计过程中，首先需要明确的是安装边界的约束，这类接头通常安装在两轴的端部间隙内，因此整体径向尺寸需要控制在配套轴径的1.8倍以内，避免与周边的机架、护罩等部件产生干涉；轴向总长度则根据两轴的安装间距确定，两端插入轴孔的深度不小于轴径的1.2倍，保证连接的可靠性，防止运转过程中出现轴头脱出的问题。结构设计时，中间的铰接部位是核心，球头的球面半径需要与衬垫的内球面完全贴合，球面的粗糙度控制在Ra1.6以内，减少相对转动时的摩擦阻力；衬垫的材质选用具备自润滑特性的耐磨材料，无需额外添加润滑脂即可长期运转，适配不方便定期维护的安装场景；两侧的轴体与中间铰接座采用一体化加工结构，相比装配式结构具备更高的扭转刚度，能够传递更大的扭矩，同时减少了装配环节的累积误差。

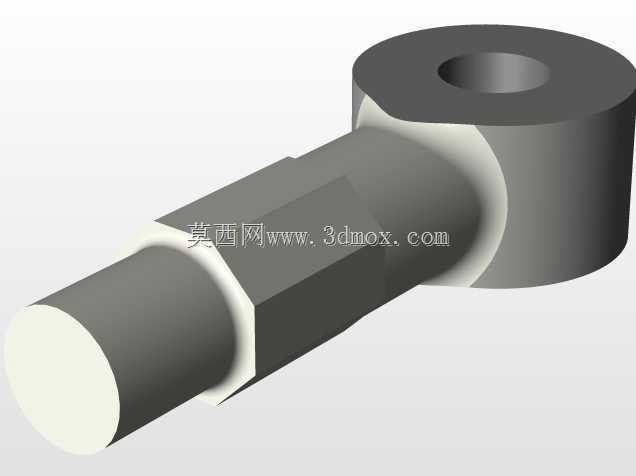

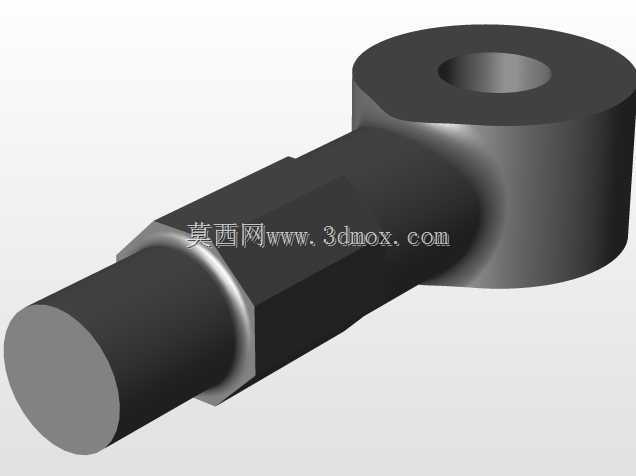

　　在尺寸设计上，两端轴头的直径根据所需传递的扭矩计算确定，六角段的对边尺寸符合标准紧固件的扳手尺寸规范，方便现场安装时使用标准工具操作；中间铰接部位的外径比轴头直径大40%左右，保证足够的结构强度，能够承受轴系运转时的径向力与偏转力矩；球头端部的圆角过渡处理，能够避免安装时刮伤衬垫内表面，同时在角度偏转时不会出现棱边卡滞的问题。安装时只需要将两端轴头分别插入两侧待连接轴的安装孔内，通过锁紧螺母完成轴向固定即可，不需要复杂的对中调整，即使两轴存在小范围的角度偏差，接头内部的铰接结构也能自动补偿，大幅降低了现场安装的对中难度，减少了安装调试的工时消耗。

　　从实际使用的角度出发，这类接头相比传统的刚性联轴器，能够有效降低轴系对安装精度的要求，即使设备运行一段时间后出现基础沉降、轴承磨损导致的轴系偏斜，也能维持正常的动力传递，不会因为微小的角度偏差就引发设备故障；相比大尺寸的万向联轴器，它的结构更简单、制造成本更低、占用安装空间更小，非常适合小扭矩、小角度偏差的短距离轴连接场景，在各类中小型机械设备的传动系统中具备很高的实用价值。
