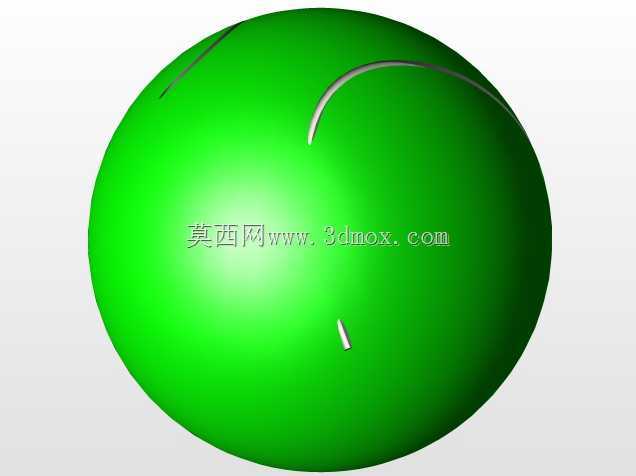

创意彩色网球曲面造型结构设计

　　做这个网球造型的初衷，是之前做精灵球曲面练习时，发现球面缝合的公差控制一直有细节问题，刚好借着日常接触的体育用品结构，把球面分型、曲面接缝的工艺细节捋顺。很多人觉得网球就是个简单的橡胶球，真拆过结构或者做过建模就知道，球面的接缝弧度、表面的弧度过渡，直接关系到后续做模具分型、产品脱模的可行性，哪怕是做展示用的创意造型，曲面的G2连续做不到位，渲染出来的反光就会有明显的折痕，更别说拿去做开模验证了。

　　先说实际应用场景，这类球面造型不只是做体育用品的网球本身，很多文创产品、儿童玩具、减压球的结构设计，甚至是部分球形压力容器的外观包覆层设计，都会用到类似的曲面拆分逻辑。日常量产的网球，外层是毛毡包覆，中间是橡胶壳体，内部是充气腔，但做创意改色的造型时，首先要解决的是球面分块的边界问题——网球表面的两道弧形接缝，不是随便在球面上画两条曲线就行，曲线的投影要完全贴合球面曲率，每一段接缝的法向都要垂直于球心方向，不然做实体加厚的时候，会出现局部壁厚不均的问题，要是后续做3D打印验证，壁厚差超过0.2mm就容易出现打印翘边、填充不均的情况。

　　设计思路上，没有照搬标准网球的尺寸约束，而是先定了基础球面的直径基准，把整个球体放在原点坐标系上，先做整球的旋转曲面，再通过投影曲线把接缝轮廓投到球面上，用分割线命令把球面拆成几个独立的曲面片，这里要注意的是，接缝处的凹槽深度不能做太深，常规量产网球的接缝凹槽深度在0.8mm到1.2mm之间，做创意造型的时候如果把凹槽做深了，不仅会破坏球面的整体结构强度，后续做表面处理的时候，凹槽位置容易积漆，影响外观效果。之前做的时候一开始把凹槽深度设到了2mm，做曲率分析的时候发现凹槽位置的曲率突变太明显，加厚1.5mm壁厚的时候直接出现了零厚度几何体的报错，后来反复调整曲线的弧度，把接缝的过渡圆角调到R0.5，才解决了实体化的报错问题。

　　外形尺寸这块，整球的直径参考了日常训练用网球的尺寸基准，控制在65mm到68mm之间，这个尺寸刚好符合人手握持的尺度，不管是做实体玩具还是做展示模型，握持手感都比较合适。安装边界的话，如果是把这个球形结构作为部件集成到其他文创产品里，比如做球形摆件的底座配合，球体底部需要切出一个直径10mm的平面作为安装基准面，这个平面的位置要距离球心30mm左右，保证放置的时候重心在支撑面范围内，不会出现倾倒的情况。要是做充气结构的验证，还要在球体的其中一个曲面片上预留气嘴的安装位，气嘴孔的直径一般是4mm，孔位周围要做局部加厚，厚度加到3mm，避免充气的时候孔位周围应力集中出现开裂。

　　很多新手做球面造型的时候，习惯直接用整球加厚然后切槽，这种方法做出来的槽位侧壁是垂直于球面切线方向的，实际开模的时候会出现倒扣，根本没法正常脱模，正确的做法是先做接缝的扫掠曲面，用曲面切除的方式做出凹槽，保证槽位的侧壁有至少1度的脱模斜度，这样不管是做注塑模具还是做硅胶复模，都能顺利出模。另外做彩色分件设计的时候，不同颜色的曲面片之间的配合间隙要留0.1mm，不然组装的时候会出现过盈配合装不进去，或者间隙太大出现明显的拼缝，影响外观质感。

　　从结构强度的角度考虑，整个球体的壁厚控制在1.5mm是比较合理的，要是做硬质塑料的摆件，壁厚可以加到2mm，要是做软胶材质的减压玩具，壁厚可以降到1mm，配合内部的填充结构，就能实现合适的捏压回弹手感。之前做结构验证的时候，把壁厚设到1mm做软胶模拟，施加50N的捏压力，球体的变形量在8mm左右，松开之后能完全回弹，没有出现永久变形，这个参数刚好符合减压玩具的使用需求。要是做标准的比赛用网球结构，还要考虑内部气压的影响，橡胶壳体的邵氏硬度要控制在45度到50度之间，表面毛毡的粘接面要做粗糙化处理，保证粘接强度，不会在击打过程中出现毛毡脱落的情况。

　　其实做这类简单的球形结构，最考验的不是复杂命令的使用，而是对曲面连续性、工艺可行性的细节把控，很多看起来简单的造型，真要落地到量产层面，每一个弧度、每一处壁厚、每一个配合间隙，都要结合实际的加工工艺反复调整，不然建出来的模型只能停留在渲染层面，根本没法拿去做生产验证。这次做的彩色网球造型，把之前做球面结构常遇到的实体化报错、脱模倒扣、壁厚不均这些问题都逐一做了优化，不管是拿来做曲面练习的参考，还是作为文创产品的结构基础，都能直接复用里面的曲面拆分、参数设置逻辑，省去很多反复调参的时间。
