Creo平台空心结构哨子结构设计方案

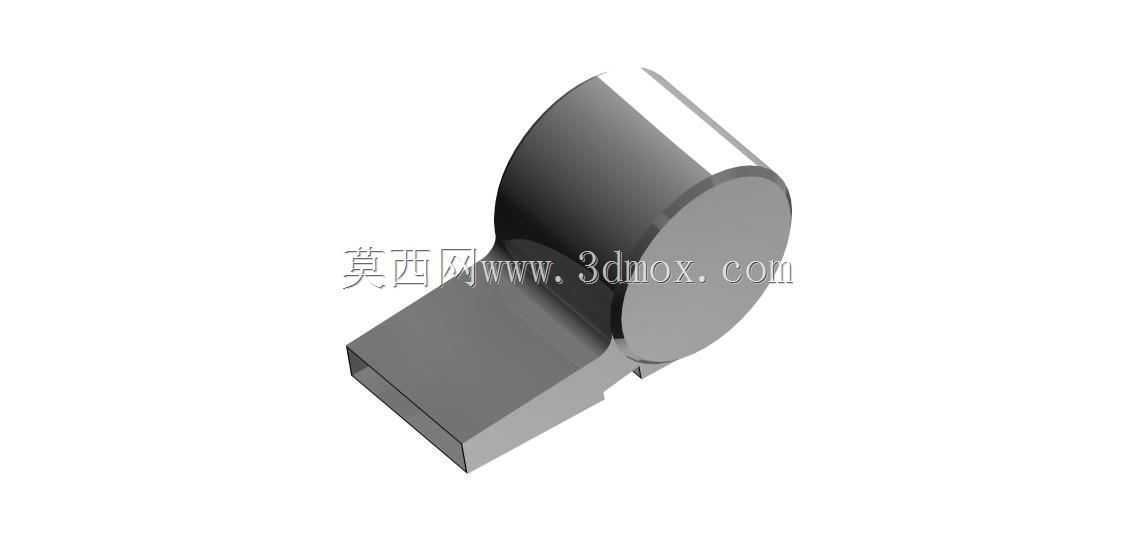

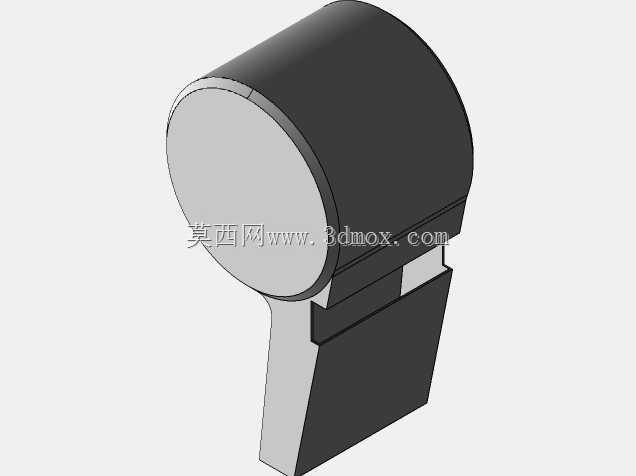

　　这类哨子的核心应用场景覆盖户外作业信号传递、体育赛事裁判发令、应急救援方位提示等多个领域，区别于普通一体注塑的廉价哨子，本次设计的空心外壳结构，核心是优化内部气流通路的谐振效率，同时控制整体重量，适配长时间手持佩戴的使用需求。从实际使用的功能特性来看，哨子的发声逻辑依赖气流进入内腔后的湍流振荡，空心外壳的壁厚控制在1.2mm，既保证手持按压时的结构强度，不会因为轻微磕碰出现壳体凹陷变形，也能避免壁厚过大导致整体重量超标，挂在颈间长时间使用不会产生明显的坠感。设计过程中首先要确定发声腔的容积边界，参考常规手持哨子的握持尺寸，整体外轮廓的圆柱段直径控制在32mm，握持柄的宽度为18mm，整体长度从吹嘴端面到圆柱腔体尾端为68mm，

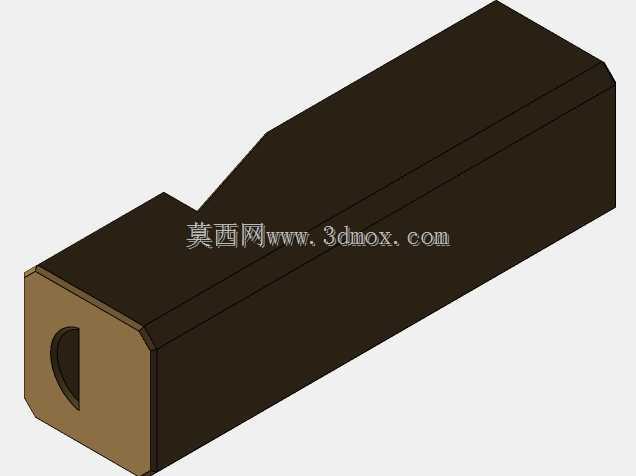

　　这个尺寸边界刚好适配成年男性的手掌握持尺度，吹嘴部分的唇边做了1.5mm的圆角过渡，贴合唇部接触的弧度，长时间含吹不会产生硌痛感。内部空心结构的设计是整个方案的核心，气流入口的气道宽度设置为2.5mm，正对内腔的劈尖结构角度调整为30度，这个角度能让进入的气流快速分流形成稳定的涡流，不需要过大的吹气力度就能触发稳定的高频谐振，发声分贝可以稳定达到110分贝以上，在开阔场地的有效传递距离超过200米，完全满足户外作业的信号传递需求。安装边界方面，握持柄的末端预留了2mm直径的穿绳孔，孔位做了0.5mm的倒角处理，避免穿入的挂绳被锐边反复摩擦断裂，壳体的合模线设置在圆柱腔体的中分面位置，后续如果开模生产，

　　分型面的飞边处理工作量可以降到最低，不会在手持接触的区域留下合模痕迹。结构设计时特意将空心内腔的转角处全部做了R2的圆角过渡，一方面是避免注塑生产时出现应力集中导致的开裂问题，另一方面也能减少气流在腔体内的不必要紊流，让发声的音色更稳定，不会出现吹力度变化时音调忽高忽低的问题。考虑到实际使用中可能出现的摔落场景，圆柱腔体的外边缘做了1mm的加厚环带，即使从1.5米高度跌落到水泥地面，加厚区域也能吸收大部分冲击能量，不会出现壳体碎裂导致内腔漏气失效的问题。吹嘴部分的气道和主腔体采用一体化的空心连通结构，没有额外的拼接接缝，从根源上避免了接缝漏气导致的发声效率下降问题，整个壳体除了吹嘴的进气口和腔体尾部的出气窄缝外，

　　其余位置全部为密封结构，出气窄缝的宽度控制在0.8mm，刚好能让振荡后的气流顺畅排出，同时不会因为缝隙过大导致内腔气压不足。建模过程中优先采用曲面偏移的方式生成空心壳体，先构建出外轮廓的整体曲面，再向内偏移固定壁厚，之后对内部的劈尖、气道导流结构做单独的实体切除，这种建模方式能保证整个壳体的壁厚均匀性，后续不管是采用3D打印打样还是注塑模量产，都不会出现壁厚不均导致的缩痕或者打印填充不足的问题。从结构验证的角度，空心结构的重量比同尺寸实心结构降低了62%，整体成品重量控制在18g左右，即使搭配挂绳长期挂在胸前，也不会对颈部造成明显的负担。握持柄的截面采用带微弧的矩形结构，和手指接触的两个侧面做了0.3mm的内凹弧度，刚好贴合指腹的曲面，手持发力捏持时不会出现打滑的问题，即使手上沾有少量汗水或者雨水，也能稳定握持。腔体尾部的出气缝位置特意做了下沉0.5mm的导流槽，能避免呼出的水汽在出口处凝结成水珠堵塞气缝，在低温环境下使用时，也能减少凝露结冰封堵气道的概率，提升不同环境下的使用可靠性。
