车床用恰克硬爪卡套配套组件结构设计

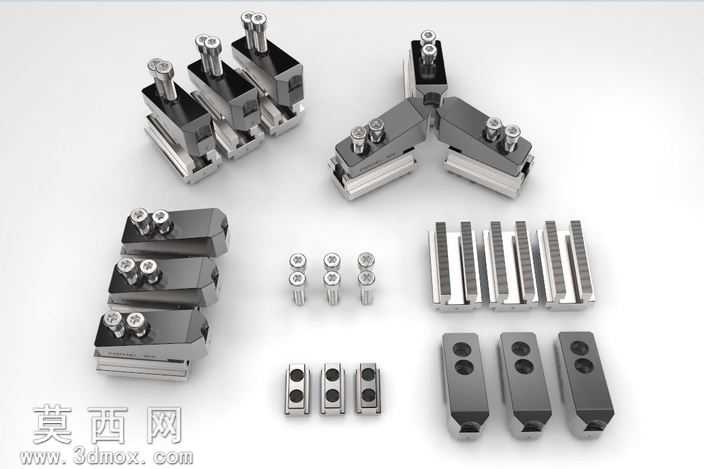

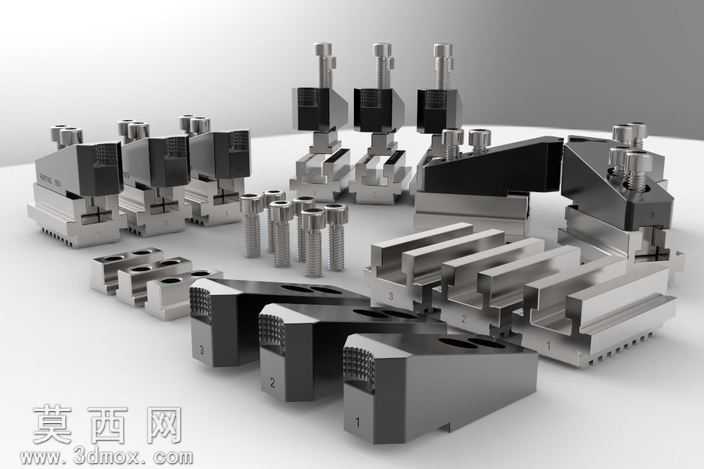

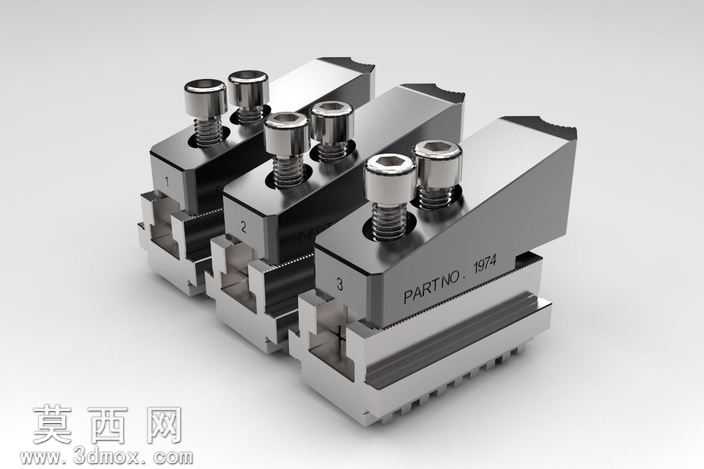

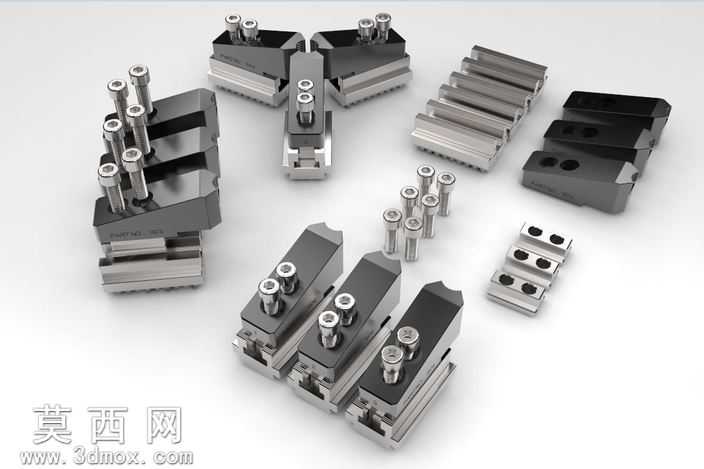

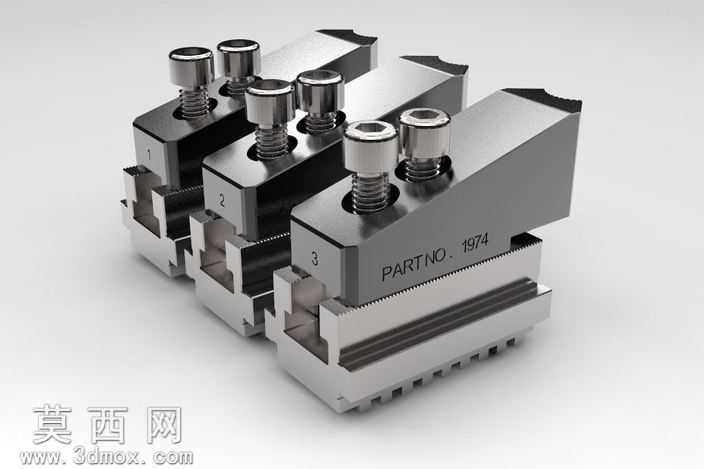

本套组件为车床加工配套的恰克硬爪夹持系统，整体采用三维参数化建模方式完成全零件设计，建模过程中严格遵循机械加工公差配合标准，对每一个硬爪基座、卡压块、锁紧螺柱、配套螺母的尺寸参数进行精准约束，确保各零件装配后无干涉、定位精度符合车床夹持作业要求。建模阶段先完成硬爪基体的特征绘制，通过拉伸、切除、倒角等基础特征构建基体的主体轮廓，针对硬爪与卡盘配合的导向滑槽部分，采用扫描切除特征保证滑槽的直线度与配合间隙，夹持齿面部分通过阵列特征完成等距齿形的排布，确保齿形受力均匀，夹持工件时不会出现打滑偏移。配套的螺柱与螺母采用标准件参数化建模，螺纹部分通过螺旋扫描特征完成真实牙型绘制，还原螺纹配合的真实结构，避免简化模型带来的装配误差。材质设置上，硬爪主体采用合金工具钢材质参数，渲染时赋予金属磨砂质感，表面做发黑处理的材质表现，还原工业硬爪的真实表面状态，螺柱与螺母采用不锈钢材质参数，突出金属光泽与加工后的光洁表面，不同零件通过材质粗糙度、反光度的参数差异进行区分，方便查看装配关系。结构设计上，整套组件包含不同规格的硬爪压块、适配不同直径工件的卡套、锁紧用的螺柱螺母以及定位用的幻灯片配件，各零件之间采用模块化设计思路，可根据加工工件的尺寸、形状快速更换对应硬爪与卡套，无需整体更换卡盘结构，大幅提升车床加工的换装效率。硬爪的夹持面做了防滑齿与平面夹持两种结构设计，分别适配毛坯件与精加工件的夹持需求，避免夹伤精加工工件表面，同时保证毛坯件夹持的牢固性。渲染阶段采用工作室柔光环境，对金属零件的边缘做高光处理，清晰展现各零件的棱角、加工面与装配关系，通过爆炸视角的排布方式，将整套组件的所有零件按装配顺序展开呈现，直观展示每个零件的外形特征与装配位置，方便加工人员理解整套夹持系统的组成结构与装配逻辑，建模过程中对所有活动配合面预留了合理的装配间隙，保证实际加工装配后硬爪的滑动顺畅，锁紧结构能够提供足够的夹持力，满足车床高速旋转加工时的夹持稳定性要求。
