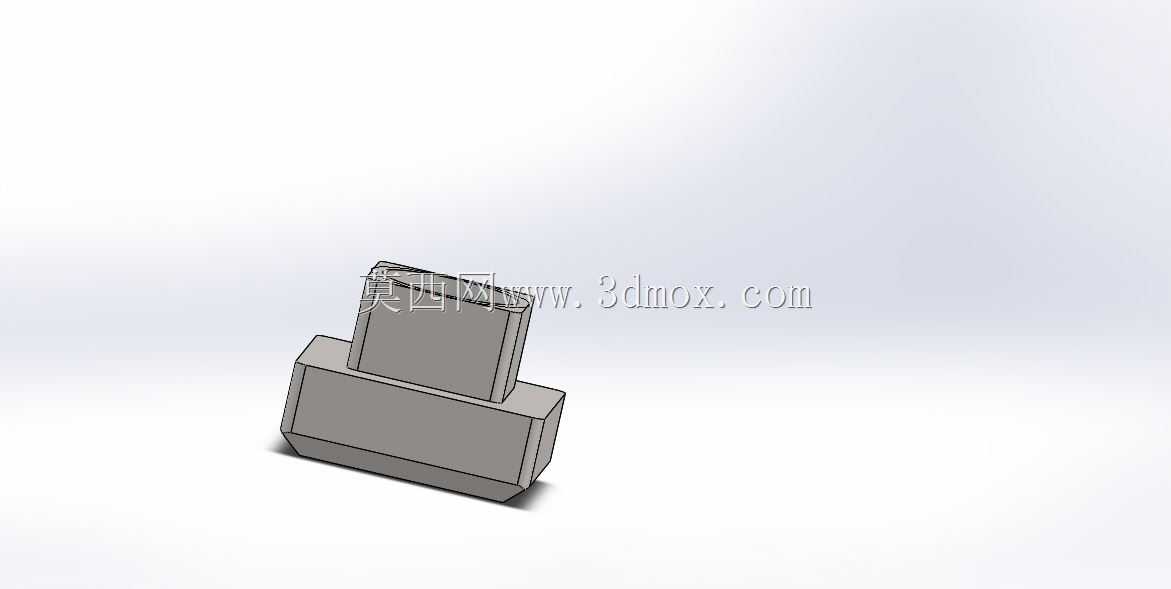

M12规格T形螺母配套皮带夹结构件

在皮带传动类设备的装配与调试场景中，这类T形结构的皮带夹螺母是很常见的配套连接件，主要用在带T型槽的安装基座、型材机架或者滑台台面上，配合皮带压板完成同步带、平皮带的端头固定与张紧调节。不同于常规的六角螺母，它的T形头部可以直接嵌入标准T型槽内，安装时不需要额外在槽内预留螺母旋转空间，也不用从槽的端部穿入，能在槽段任意位置卡入定位，大幅提升机架组装、皮带张紧机构调整的效率。从结构设计来看，下部的T形卡头尺寸是匹配对应规格T型槽的槽宽与槽深做的，卡入槽内后可以承受沿槽方向的拉力以及垂直槽面的锁紧力，不会在锁紧螺栓时跟转，也不会在皮带张紧的拉力作用下从槽内脱出。上部的夹体部分做了与皮带接触面适配的平整压合面，压合面上没有尖锐棱角，避免长期张紧状态下割伤皮带的纤维层，延长皮带的使用寿命。这个M12规格的型号，适配的是对应槽宽的工业铝型材或者铸铁T型槽平台，安装时只需要将T形头部顺着槽的方向卡入，旋转90度后就能卡在槽的卡位台阶上，再将皮带端头放在夹体的压合位置，穿过配套螺栓锁紧即可。在实际的自动化输送线、同步带滑台、小型皮带输送机的装配中，这类零件经常用来做皮带两端的固定端，配合张紧螺栓调整皮带的预紧力，相比普通的螺栓压板固定方式，它的定位更灵活，不需要在型材上额外加工安装孔，调整位置时只需要松开螺栓就能沿槽滑动到需要的位置，再锁紧固定，非常适合需要频繁调整皮带张紧度或者传动位置的设备。设计这类零件的时候，要重点关注T形头部的厚度与槽内间隙的配合，间隙太小会导致卡入和滑动卡顿，间隙太大则会在锁紧时出现倾斜，导致压合面不能完全贴合皮带，出现局部应力集中，同时夹体的压合面粗糙度要控制在合理范围，既要保证足够的摩擦力防止皮带打滑松脱，又不能过于粗糙损伤皮带的带基。另外在安装边界上，要注意T形头部的长度不能超过T型槽的上部开口宽度太多，保证卡入时能顺利放入，同时锁紧后头部的下表面要完全贴合T型槽的支撑台阶，避免受力集中导致槽口变形或者螺母滑出。
