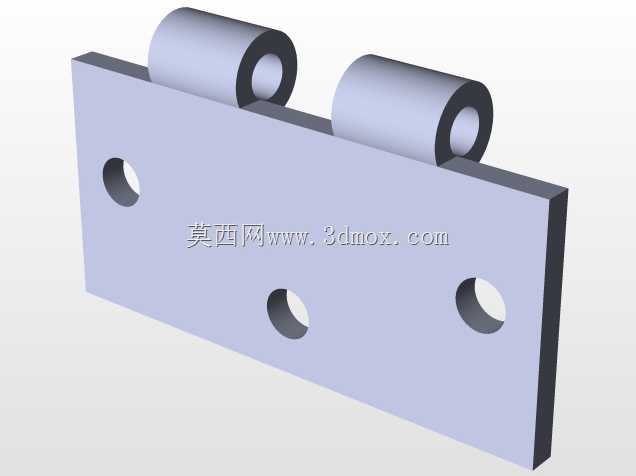

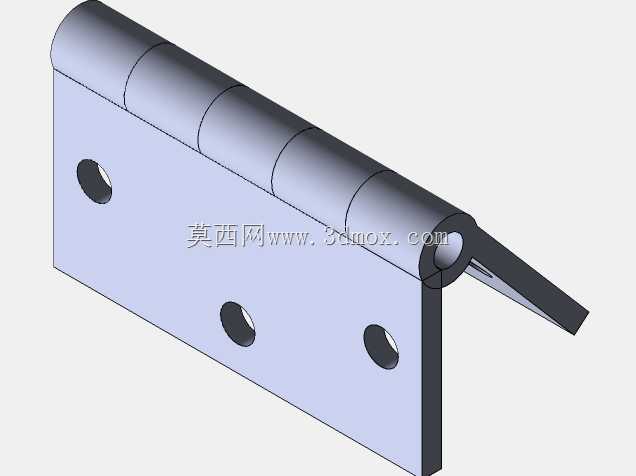

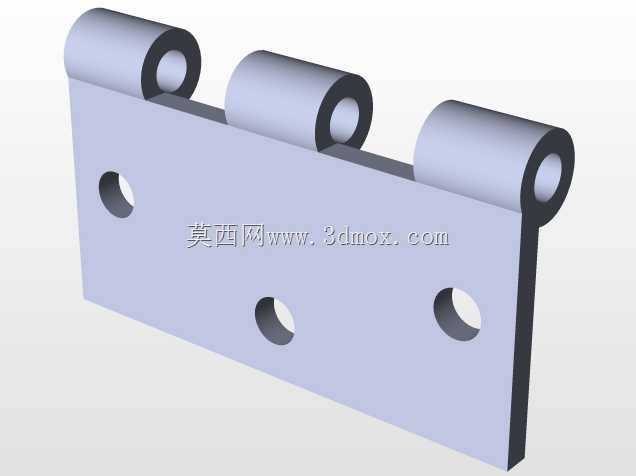

工业设备用可转动连接机械铰链结构

　　做设备结构设计这么多年，铰链这类看似不起眼的连接件，往往是决定设备检修便利性、柜门开合寿命的核心细节，很多刚入行的工程师容易在选型或者建模时忽略安装边界的干涉问题，最后装配时才发现开合角度不够、或者和周边管线剐蹭，返工调整的成本很高。这类机械铰链的应用场景覆盖非常广，从工业控制柜的柜门、自动化设备的防护检修门，到检测仪器的翻盖结构、小型工装的活动限位组件，只要是需要两个构件之间实现定轴转动、同时要保证连接强度的部位，都能用到这类结构。从实际用途来说，它不只是单纯实现两个部件的铰接转动，还要承担开合过程中的载荷传递，比如厚重的金属柜门，铰链要承受门板的自重，长期开合不能出现下垂移位，部分带阻尼要求的场景还要匹配对应的阻尼结构，

　　避免柜门开合时撞击产生异响或者损坏元器件。从功能特性上看，这款铰链的转动副配合间隙控制得比较合理，既不会因为间隙过大出现晃动，也不会因为配合过紧导致开合卡涩，铰接位置的受力面做了加厚处理，对应反复开合的疲劳载荷有足够的强度冗余，安装孔位的位置设计兼顾了常见的型材安装和钣金安装需求，不需要额外做过多的适配修改。设计思路上，建模时优先确定了转动轴心的位置，这是铰链设计的核心，轴心位置直接决定了两个被连接件的开合轨迹，提前做了开合全过程的干涉检查，从0度闭合到最大开启角度的整个行程里，铰链自身结构和被连接的门板、门框部分都不会出现剐蹭；其次是受力路径的规划，载荷从安装面传递到铰接轴，再分散到另一侧的安装座，避免应力集中在单个螺丝孔位，

　　减少长期使用后螺丝松动的概率。外形尺寸方面，整体结构紧凑，不会在安装后突出门板表面过多，适配大多数工业设备的外观平整性要求，安装边界上，两个安装面的距离、铰接轴的突出高度都做了标准化适配，不管是1.5mm厚度的钣金柜门，还是20mm厚度的铝型材框架，都能直接匹配安装，不需要额外加垫片或者调整安装面的高度。建模过程中对转动配合面做了公差预留，实际加工时可以根据选用的加工工艺调整配合精度，比如采用钣金冲压成型的话，铰接轴的孔位公差可以适当放宽，如果是机加工的不锈钢铰链，就可以把配合公差控制在更小的范围，提升开合的顺滑度。另外在安装孔的设计上，选用了通用的螺丝孔径，适配市面上常用的紧固件规格，不需要单独定制特殊规格的螺丝，

　　降低现场安装的配件采购成本。很多时候做设备结构，细节处的连接件选对了、建模时把边界条件考虑周全，后续的装配、调试、长期使用环节就能少很多问题，这类铰链的三维模型可以直接嵌入到整体设备的装配体中，提前验证开合轨迹、安装空间是否匹配，不用等到零件加工回来才发现干涉问题，对于提升设计效率、减少试错成本有很实际的作用。
