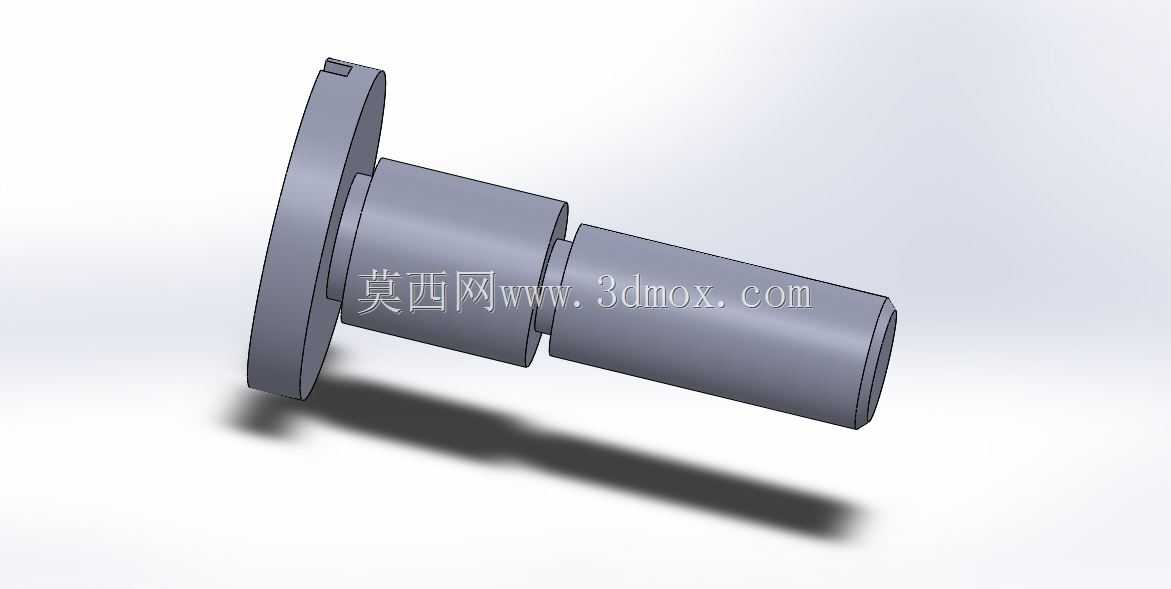

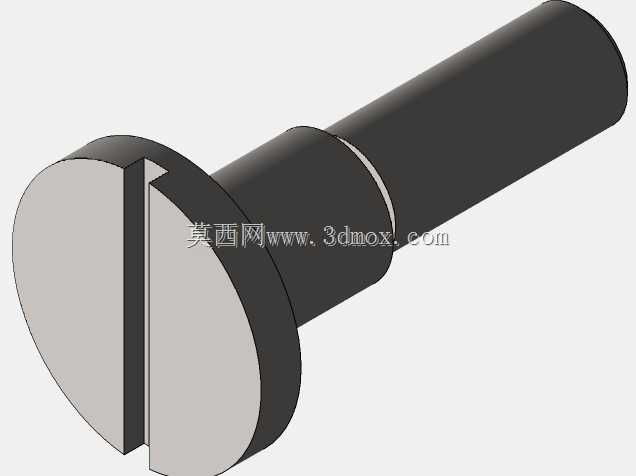

带法兰盘多段阶梯传动轴结构设计

　　这类带单侧法兰盘的多段阶梯轴，常见于中小功率的回转传动场景，比如小型输送线的动力输出端、精密检测仪器的回转驱动工位、小型风机的叶轮连接轴段，核心作用是通过不同直径的轴段完成轴承定位、传动件安装、端部法兰的扭矩传递，同时保证各安装位的同轴度满足回转精度要求。从结构设计逻辑来看，各段轴径的差值是按照安装件的配合公差、轴向定位需求来设定的，靠近法兰的第一段大直径轴段，主要是用来安装深沟球轴承或者圆锥滚子轴承，轴肩高度要满足轴承内圈的定位要求，不能过高导致轴承拆卸困难，也不能过低无法承受轴向窜动的载荷；中间的缩径轴段，一般是用来安装传动齿轮或者同步带轮，轴段长度要匹配传动件的轮毂宽度，同时预留出挡圈或者锁紧螺母的安装空间，

　　避免传动件在运转过程中出现轴向滑移；最外侧的小直径轴段，通常是作为输出端或者辅助支撑端，部分场景会在这个轴段加工键槽或者扁位，用来和外部负载连接传递扭矩，端部的倒角设计是为了安装时方便导入配合件，避免刮伤配合面的镀层或者加工面。法兰盘端的设计上，盘体厚度要根据传递的最大扭矩来核算，法兰端面和轴身的过渡位置做了圆角处理，避免应力集中导致的轴根断裂，这也是轴类零件设计里很容易被忽略的细节，很多早期的失效案例都是因为过渡圆角太小，在交变载荷下出现疲劳裂纹。法兰盘上的安装位，一般是均布的螺栓孔或者定位销孔，用来和驱动端的联轴器或者动力输出盘连接，孔位的位置度公差要控制在合理范围，否则安装后会出现轴系跳动超差，运转时产生振动和噪音。

　　从安装边界来看，这类轴的轴向安装尺寸是从法兰端面到最外侧轴端的总长度，径向最大尺寸是法兰盘的外圆直径，安装时要注意预留出轴承的压装空间，以及传动件的装配操作空间，不能和周边的机架、护罩产生干涉。在实际选型应用时，要根据传递的额定扭矩核算各轴段的最小直径，尤其是带键槽的轴段，要考虑键槽对轴身强度的削弱，适当增加轴径或者选用更高强度的材料；同轴度要求上，各安装轴承的轴段、安装传动件的轴段相对于轴两端中心孔的径向圆跳动，要根据回转精度要求设定公差等级，普通传动场景选IT7级精度即可，精密检测类的场景需要提升到IT6级，同时配合表面的粗糙度要控制在Ra1.6以下，保证配合的稳定性。另外，轴上的退刀槽、越程槽设计要匹配加工工艺，

　　比如磨削加工的轴段要留砂轮越程槽，螺纹连接的位置要留螺纹退刀槽，这些细节会直接影响零件的加工可行性和装配效率，很多新手建模时容易忽略这些工艺结构，导致加工出来的零件无法满足装配要求。这类轴的材料一般选用45号钢调质处理，有耐磨要求的轴段可以做表面淬火处理，承受较大冲击载荷的场景可以选用40Cr材质，经过调质后获得更好的综合力学性能。在装配环节，轴承安装位要采用热装或者压装的方式，不能直接敲击轴承内圈，传动件和轴的配合要根据载荷性质选择过渡配合或者小过盈配合，键连接的位置要保证键的两侧面和键槽紧密贴合，避免运转时出现冲击载荷损坏键槽。日常运维中，要定期检查轴系的跳动情况，以及轴承位的磨损情况，如果出现轴段磨损超差，要及时更换或者做修复处理，避免因为轴的精度下降导致整个传动系统出现故障。
