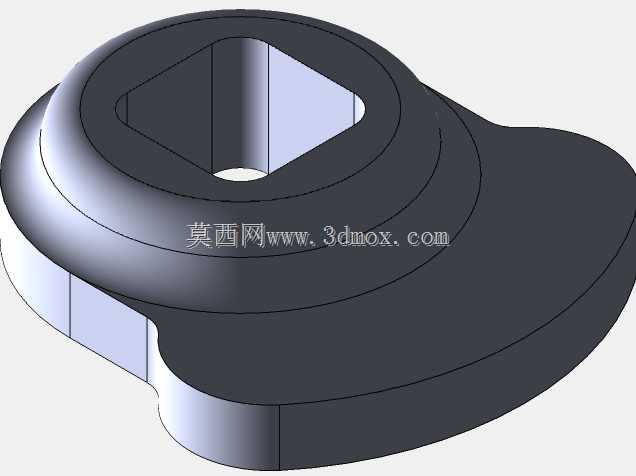

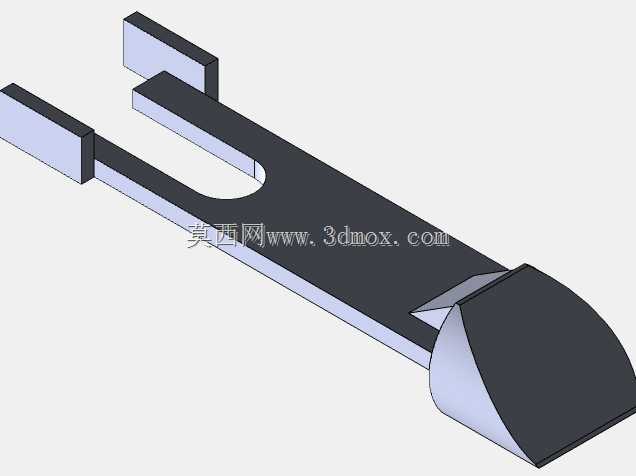

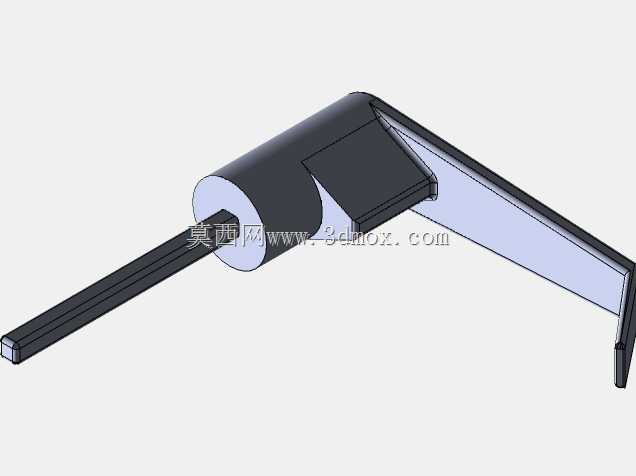

工业设备用锁门安装固定扣板结构

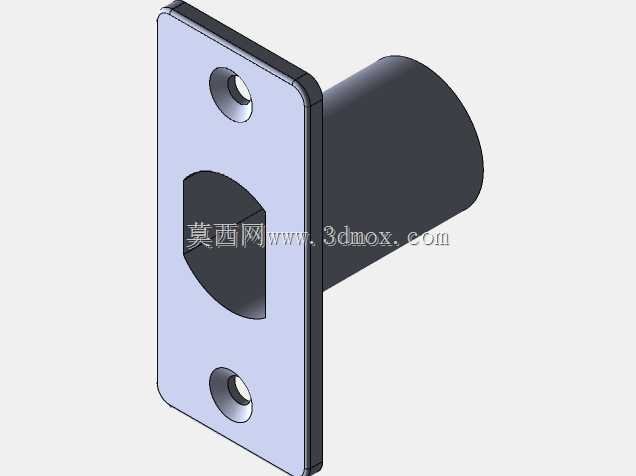

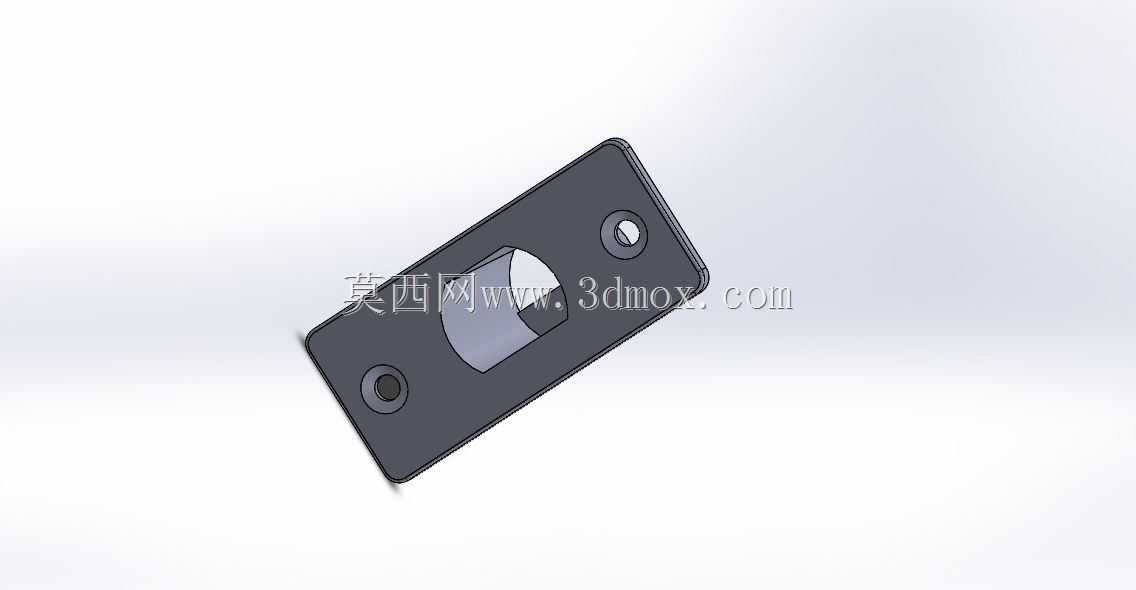

　　在工业机柜、设备防护舱、小型自动化设备仓门的配套锁具设计中，这类锁扣板是整套锁闭机构里容易被忽略但直接影响锁合可靠性的核心配套零件，日常选型和建模时很多新手会只关注锁舌主体的结构，忽略扣板的配合公差，最后做出来的实物经常出现锁舌卡滞、门体晃动、锁闭后有旷量的问题。从结构上看，这个零件采用平板式钣金冲压成型的主体结构，整体为矩形薄板构型，板件上预留两个对称布置的沉头安装孔，安装孔的位置公差需要和门框上的预装螺柱严格匹配，沉头结构设计可以让安装螺丝的头部完全沉入板件平面以下，不会突出表面刮蹭锁舌或者门体密封胶条，避免长期开关门过程中螺丝松动刮损配套构件。板件中部的异形开孔是和锁舌直接配合的核心工作面，开孔的轮廓不是简单的矩形，

　　而是做了适配锁舌伸缩轨迹的导向倒角，锁舌伸出时可以顺着倒角斜面顺利滑入锁止位，不会因为门体装配的微小错位出现顶死的情况，开孔的边缘做了去毛刺处理，不会因为长期摩擦刮损锁舌表面的防护层，降低锁舌锈蚀卡滞的概率。设计这类零件的时候，首先要匹配对应锁舌的伸缩行程，开孔的深度方向要预留至少1.5mm的冗余量，避免长期使用后门框出现轻微形变导致锁舌无法完全伸出到位，两个安装孔的中心距要和对应型号的锁体安装尺寸形成配套，孔位周边做了局部的压筋加强，因为开关门时锁舌对扣板的冲击力会集中在开孔周边，薄钣金如果没有加强结构，使用一段时间后容易出现板件变形，导致锁合间隙变大，门体出现晃动异响。从安装边界来看，这个扣板的整体厚度通常根据门体的重量选择1.

　　5mm到3mm的冷轧钢板材质，表面做发黑或者镀锌处理，适配工业场景下的防腐蚀需求，板件的外轮廓尺寸要小于门框上的预留安装槽尺寸，周边预留0.5mm的装配调整间隙，方便安装时微调位置，让锁舌和扣板的对中度达到最佳状态。在实际应用场景里，这类扣板不仅用在标准工业机柜上，在小型设备的检修门、安全防护门、仪器仪表的舱门结构中都有大量应用，不同场景下需要调整的参数主要是开孔的尺寸和安装孔的位置，比如安全防护门的锁扣板需要承受更大的冲击载荷，板厚就要选更厚的规格，开孔周边还要额外做翻边加强，避免受外力撞击时板件变形导致锁具失效；而仪器仪表舱门的锁扣板对外观平整度要求更高，表面处理会更精细，安装孔的沉头深度也要严格控制，

　　保证安装后表面和门框平面完全齐平，不会影响设备的整体外观一致性。建模的时候要特别注意沉头孔的锥度参数要和选用的沉头螺丝参数完全匹配，很多新手建模时随便给个锥角，最后实物安装时螺丝头沉不下去或者沉头过深导致板件被压穿；中部配合开孔的导向斜面角度通常取15度到20度，角度太小起不到导向作用，角度太大会导致锁舌和斜面的接触面积过小，长期使用后斜面磨损过快，出现锁合间隙变大的问题。另外板件的所有外露棱边都要做倒钝处理，倒圆角半径不小于0.2mm，避免安装和维护时划伤操作人员，这也是工业五金零件设计里的通用安全要求，很多刚入行的设计人员经常会漏掉这个细节，最后零件加工出来棱边锋利，装配时很容易造成工伤。从配合关系来说，这个扣板和锁舌的配合间隙要控制在0.3mm到0.5mm之间，间隙太小容易因为加工误差出现卡滞，间隙太大会导致锁闭后门体有旷量，在设备运行产生振动的时候出现异响，甚至因为振动导致锁舌意外滑脱，失去锁闭作用。
