带安装孔弧形半环支撑连接构件

　　在各类工业传感检测、精密传动导向以及小型工装夹具的装配场景中，这类带双侧安装孔的弧形半环构件，是承担径向限位、部件承托以及间隙补偿功能的常用结构件。从实际装配需求出发，这类构件的核心作用是在不破坏被支撑件外轮廓的前提下，通过半环抱合的形式实现部件的轴向与径向定位，常见于光电传感器安装支架、小型转轴的辅助支撑座、管路走线的固定卡扣以及精密滑台的行程限位缓冲座等场景，相比整环式抱箍结构，半环形式的构件拆装时无需将轴向串联的其他部件完全拆解，仅需松脱安装端的紧固件即可完成更换或位置调整，大幅降低设备运维阶段的拆装工作量。

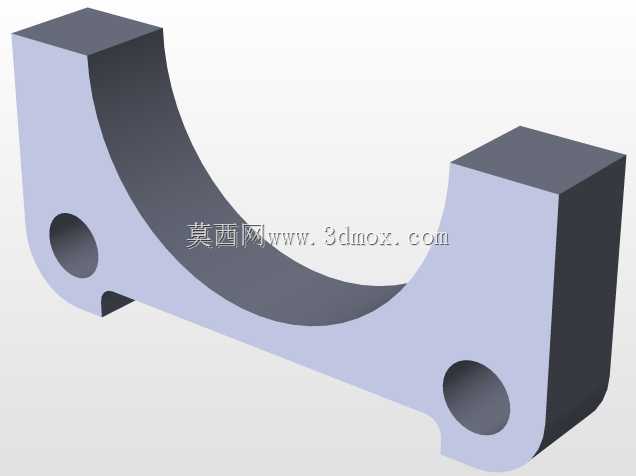

　　从结构设计逻辑来看，该构件的主体采用等厚度的块状基体加工而成，中间段为内凹的圆弧曲面，圆弧的曲率半径需要与被承托部件的外圆半径保持严格的公差匹配，若圆弧半径偏大，会导致抱合间隙过大，设备运行过程中产生振动异响，长期使用会造成配合面的磨损；若半径偏小，则会出现装配卡滞，无法完全贴合被支撑件表面，导致紧固后存在内应力，甚至会压伤薄壁类被支撑部件的外表面。构件两端的块状凸台为安装受力区，每个凸台上加工有同轴的圆形通孔，用于穿装螺栓完成构件与安装基座的固定，凸台的厚度需要根据实际受力载荷计算确定，既要保证螺栓锁紧时凸台不会发生压溃变形，也要避免厚度过大造成整体结构冗余，增加不必要的重量。在左侧凸台的下方还设计有小型的缺口结构，该结构并非工艺减重槽，而是为了避让安装基座上的定位销或者相邻部件的凸起结构，避免装配时出现干涉，这类细节结构往往是建模过程中容易忽略的点，需要在装配验证阶段根据实际干涉情况调整缺口的深度与宽度。

　　从安装边界维度考量，该构件的整体长度由两端安装孔的中心距决定，中心距的尺寸需要匹配安装基座上的螺纹孔间距，公差通常控制在±0.1mm以内，保证螺栓可以顺利穿装，不会出现别劲的情况。构件的总高度需要结合被支撑部件的中心高确定，保证装配完成后被支撑部件的轴线与设备的基准面保持平行，避免出现偏载。圆弧面的最低点到构件底面的距离为支撑高度，该尺寸直接决定被支撑部件的安装高度，若应用在传感器安装场景中，该尺寸的偏差会直接影响传感器的检测距离，进而导致检测信号不稳定，因此建模时需要严格控制该尺寸的公差。两端安装孔的孔径需要根据选用的螺栓直径确定，通常比螺栓公称直径大0.2-0.5mm，预留一定的装配调整余量，方便安装时微调构件的位置，保证圆弧面与被支撑件完全贴合。

　　在建模过程中，这类结构的绘制需要优先确定安装基准，通常以构件的底面为第一基准，两端安装孔的轴线为第二基准，再通过基准面偏移确定圆弧面的中心位置，绘制草图时需要注意圆弧与两端凸台的衔接处要做圆角过渡，避免应力集中，因为构件在承受径向载荷时，圆弧与凸台的衔接位置是应力集中最明显的区域，若采用直角衔接，长期受交变载荷作用容易出现裂纹，导致构件断裂。另外，构件的所有棱边都需要做小尺寸的倒角处理，一方面是去除加工后的毛刺，避免装配时划伤操作人员，另一方面也可以减少应力集中，提升构件的疲劳强度。这类构件虽然结构简单，但是在实际设备中承担的作用十分关键，建模时不能只关注外形的相似度，更要结合实际的装配需求、受力情况以及加工工艺性调整细节结构，比如若采用铣削加工，需要保证圆弧面的加工可达性，避免出现刀具无法加工的死角，若采用注塑成型，则需要考虑拔模斜度，保证零件可以顺利脱模。

　　在不同的应用场景中，这类半环构件的材质选择也存在差异，若用于传感器安装支架，通常选用铝合金材质，重量轻且不易生锈，同时不会对传感器的磁信号产生干扰；若用于转轴辅助支撑，则会选用45号钢经过调质处理，提升结构强度与耐磨性；若用于管路固定，则可能选用尼龙或者POM材质，具备一定的弹性，可以补偿管路的热胀冷缩变形。建模时虽然不需要指定具体材质，但是结构尺寸的设计需要预留出材质处理的余量，比如钢制件需要做表面发黑或者镀锌处理，建模时不需要额外增加涂层厚度，但是若需要包覆橡胶减震层，则需要在圆弧面预留出减震层的厚度空间，保证最终装配尺寸符合设计要求。
