五孔2.5mm螺距母接连接器结构设计

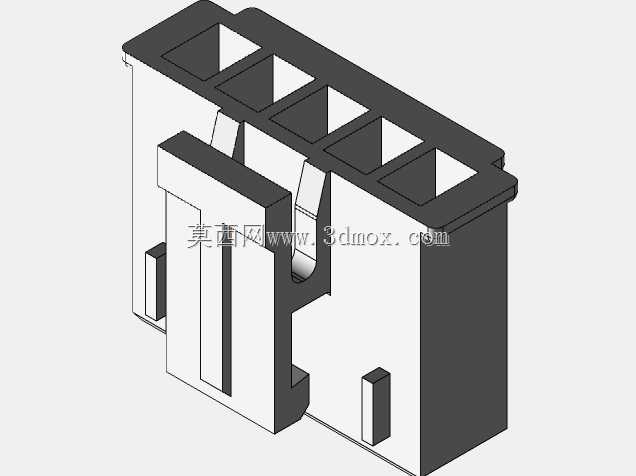

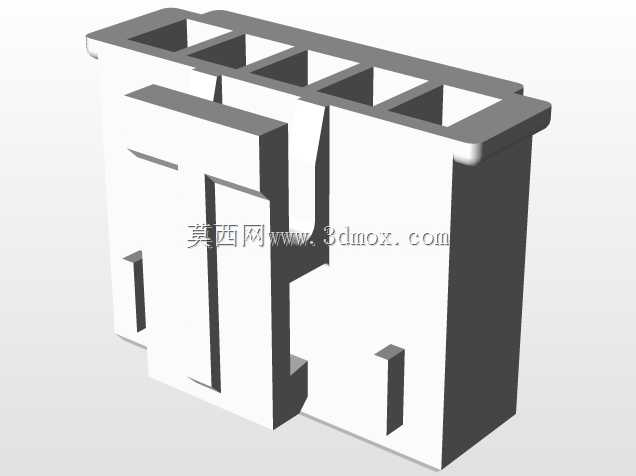

这款五孔母接连接器主要面向低压电气回路的分线连接场景，常见于工业控制柜内部走线、小型机电设备的电源接驳、民用电器的内部线路对接场景，用来实现多组导线的快速插接，替代传统的螺丝压接、焊锡接线工艺，大幅提升现场装配与后期维护的接线效率。从结构设计来看，整体采用绝缘壳体加内置导电接触腔的布局，壳体选用工程塑料材质注塑成型，表面做了哑光防滑处理，五个并排的接线腔沿壳体长度方向均匀排布，相邻腔室之间设置了隔离筋，避免不同回路的导线误触引发短路风险。壳体侧面设计了对称的定位凸台，安装时可以和配套公头的导向槽精准对位，防止插反、错位导致的接触针弯折、接触不良问题，凸台的尺寸公差控制在0.1mm以内，保证多次插拔后仍能保持稳定的对位精度。尺寸方面，整体长度14.7mm，宽度10.5mm，高度方向适配2.5mm螺距的配套公头，安装时不需要额外预留过大的操作空间，在密集排布的接线排上也能实现紧凑安装，不会和相邻的接插件产生干涉。壳体前端的插接入口做了倒角导向设计，公头插入时可以顺着倒角滑入接触腔，降低现场装配时的对位难度，即使是视线受阻的设备内部安装位置，操作人员也能凭借手感完成插接动作。壳体尾部的进线口适配常规线径的多股铜芯导线，导线压接接触端子后插入腔室即可完成固定，每个腔室内部设置了防退卡扣，端子插入后会被卡扣锁止，避免设备运行过程中受振动拉扯导致导线松脱。阴螺纹的结构设计在壳体的固定点位，用来配合螺丝将连接器整体固定在设备的安装板或者接线排上，螺纹孔的深度经过校核，保证螺丝锁紧后不会突出壳体表面刮伤导线绝缘层，同时锁紧力足够抵抗常规设备运行产生的振动，不会出现连接器移位的问题。在实际选型应用中，这类连接器需要根据回路的额定电流、电压参数匹配对应的接触端子，壳体本身的绝缘等级满足常规工业环境的使用要求，相邻接线腔的电气间隙符合低压电气的安全规范，不需要额外增加绝缘隔离件就能直接使用。建模过程中对插拔的行程做了模拟验证，保证公头插入到位后接触端子的重合长度满足载流要求，同时插拔力控制在合理区间，既不会因为过松导致接触电阻过大，也不会因为过紧导致装配困难、拆卸时损坏导线。
