壁挂式远距离监控摄像固定支撑装置

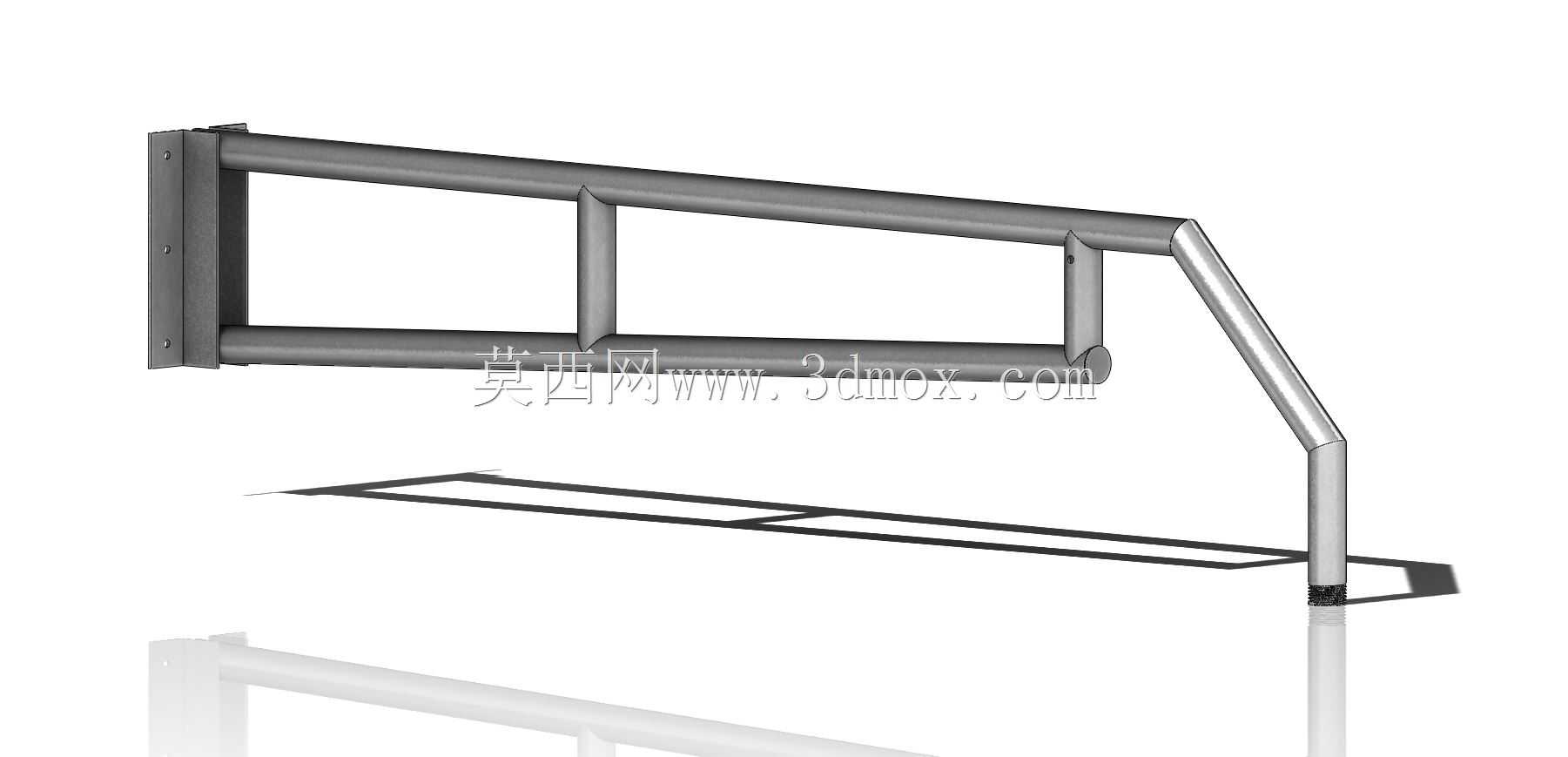

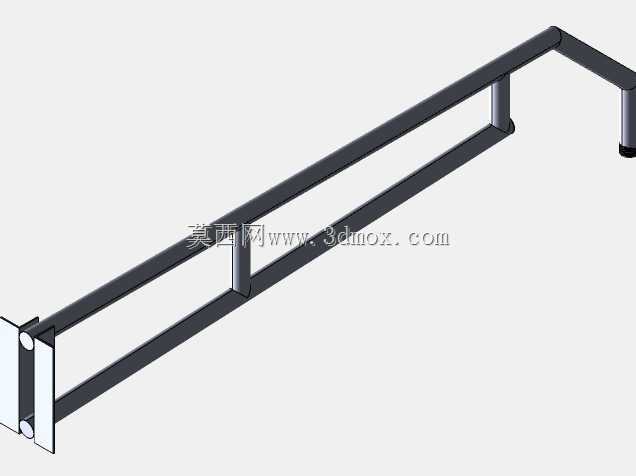

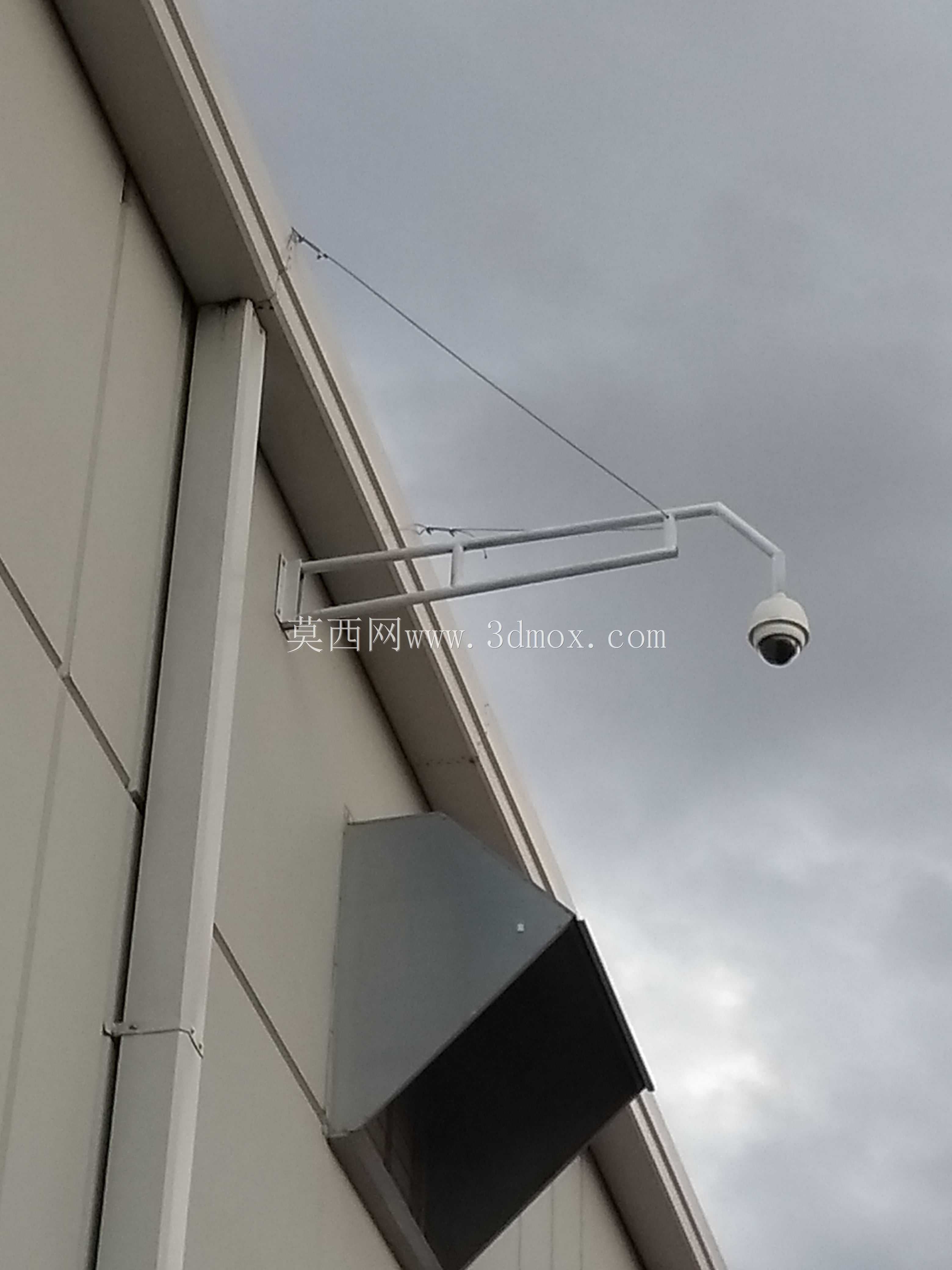

这类壁挂式摄像支撑构件，主要应用在周界安防、厂区开阔区域监控、大型仓储库区远端点位布设这类场景中，解决常规短支架无法让摄像设备获取无遮挡视野的问题。不少厂区的围墙外侧存在大面积开阔巡检区域，普通壁挂支架伸出长度不足时，摄像画面容易被墙体边沿、墙顶附属设施遮挡，形成监控盲区，这款支撑结构的核心设计目标，就是将摄像设备固定在距离墙面足够远的位置，规避近墙遮挡物对成像视野的干扰。从结构设计逻辑来看，整体采用矩形钢管作为主受力框架，靠墙侧设置整块安装法兰板，板上预留多组螺栓安装孔，可适配混凝土墙面、钢结构立柱等不同安装基面的固定需求，安装时可根据现场基面的承重能力，选择膨胀螺栓或者焊接固定的方式，保证连接强度。主框架中间设置竖向加强肋，将长悬臂的受力路径拆分为两段矩形受力单元，大幅降低长悬臂在自重加上摄像设备负载下的下挠变形量，避免长期使用后摄像点位出现角度偏移。框架末端设置弯折段，一方面可以调整摄像设备的安装高度，让设备镜头处于更合理的俯拍角度，另一方面弯折结构可以改变悬臂的受力弯矩分布，减少根部法兰的受力集中系数。设计过程中需要重点核算安装边界：靠墙法兰板的尺寸需要匹配常规墙面的螺栓布设间距，避免安装时遇到墙体内部钢筋无法打孔的问题；悬臂总伸出长度需要结合监控点位的视野需求确定，同时要保证在最大伸出长度下，末端挂载常规枪型摄像设备时，整体结构的自振频率避开户外常见的风振频率区间，防止大风天气下支架出现持续晃动，导致监控画面模糊无法正常识别目标。框架的所有管材连接处采用满焊工艺，焊后做打磨整平处理，表面做喷塑防锈处理，适配户外露天使用的耐候需求，末端的摄像设备安装板预留通用的设备安装孔位，可兼容市面上绝大多数主流枪型、筒型监控摄像设备的固定，不需要额外做转接件加工。实际安装时，需要先确认墙面的承重能力是否满足支架加设备的总负载要求，对于空心砖这类强度不足的墙面，需要提前做穿墙螺栓加固或者预埋承重钢板，避免长期使用后出现支架脱落的风险。
